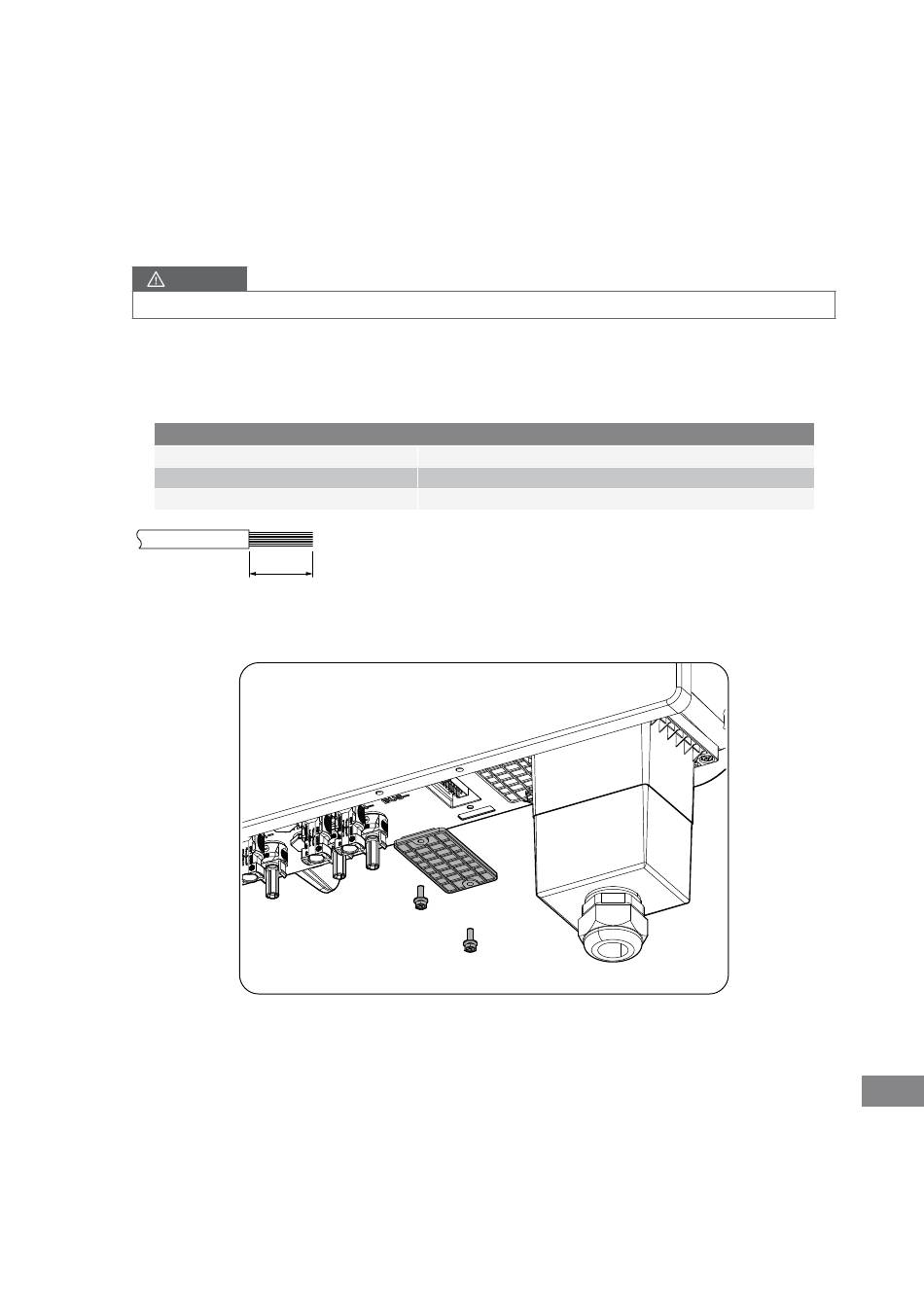

Raccordement de communications
8.4. Raccordement de la communication du port COM2
La communication RS-485 est configurée par défaut pour être un esclave Modbus avec une adresse d'appareil
égale à 01. Cette adresse peut être modifiée.
Pour que la communication se fasse avec un wattmètre, le modèle de wattmètre à connecter doit être configuré.
Voir le document ACL2010IMB02 - Liste des wattmètres approuvés pour Ingecon Sun 10TL M2 - 15TL M2 - 20TL
M2.
ATTENTION
Si la connexion RS-485 n'est pas utilisée, le couvercle de COM2 doit rester fermé.
8.4.1. Exigences du câblage
Les caractéristiques des câbles pour le raccordement de la communication RS-485 sont présentées dans le
tableau suivant :
Section câbles
Diamètre câbles
Longueur des câbles à dénuder (L*)
L*
8.4.2. Processus de connexion
1.
Retirez le couvercle de protection de COM2.
ACL2012IQM01_A - Manuel d'installation et usage
10TL M2
15TL M2
0,25 mm
~ 1,5 mm
2
5 ~ 9 mm
8 mm
