Conexão de comunicações
8.4. Conexão da comunicação da porta COM2
A comunicação por RS-485 está configurada por padrão para ser um Modbus escravo com um endereço de
dispositivo igual a 01. É possível alterar este endereço.
Para que a comunicação seja feita com um wattímetro, o modelo do wattímetro a ser conectado deve ser
configurado. Consulte o documento ACL2010IMB02 - Lista de medidores de potência aprovados para o Ingecon
Sun 10TL M2 - 15TL M2 - 20TL M2.
ATENÇAO
Caso não use uma conexão por RS-485, a tampa de COM2 deverá permanecer fechada.
8.4.1. Requisitos da fiação
As características da fiação para a conexão RS-485 são especificadas na seguinte tabela:
Seção fiação
Diâmetro do tubo de cabos
Comprimento da fiação para a qual se deve
retirar o isolamento (C*)
L*

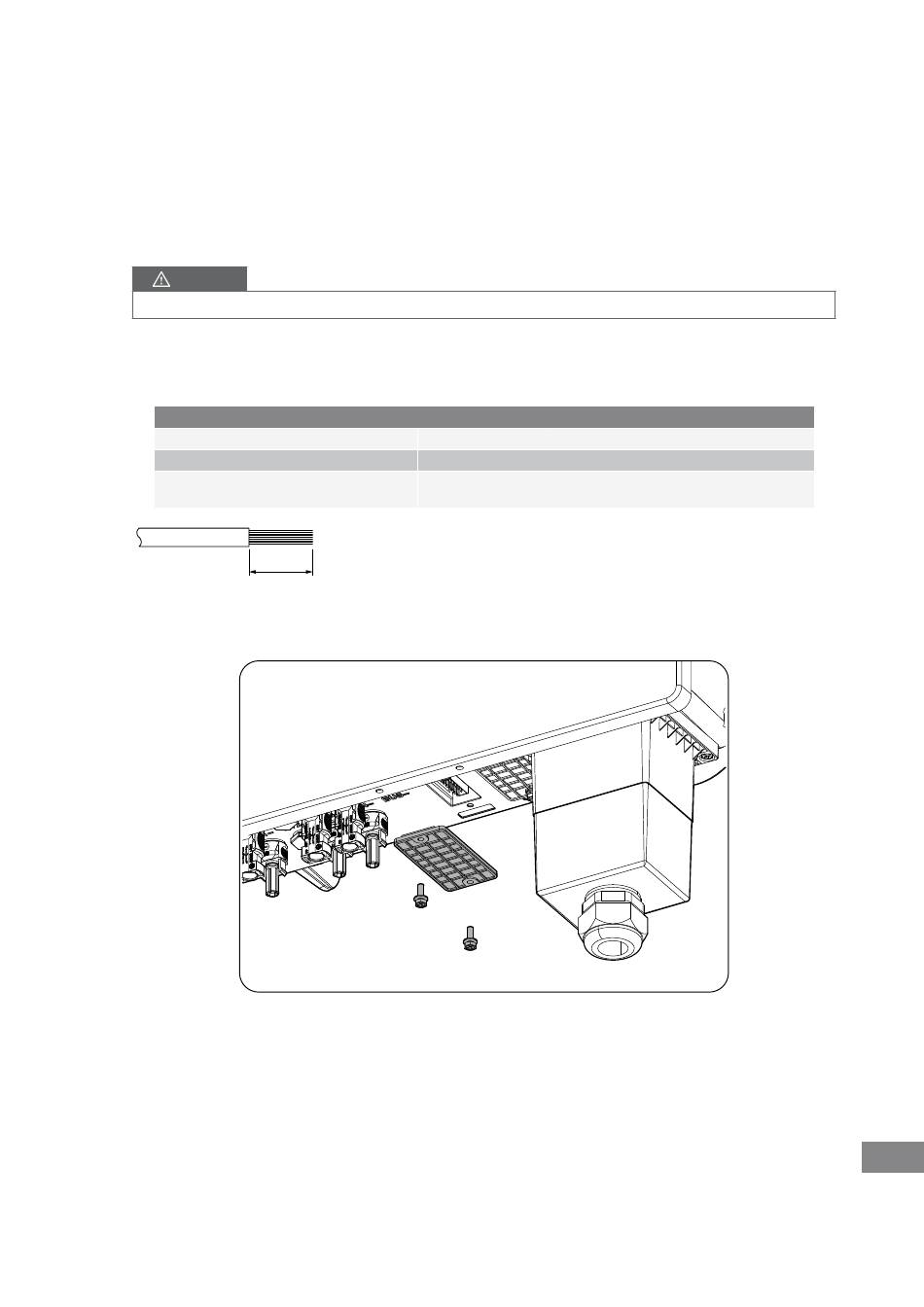

8.4.2. Processo de conexão
1.
Retire a tampa de proteção de COM2.
ACL2012IQM01_A - Manual de instalaçao e uso
10TL M2
15TL M2
0,25 mm
~ 1,5 mm
2
5 ~ 9 mm
8 mm
Ingeteam
20TL M2
2
215
EN
ES
FR
IT
PT
