2.8
Obligations de l'exploi-
tant
3
Application/Utilisation
3.1
Applications
3.2
Utilisation non conforme
4
Description du produit
4.1
Structure
1
4
2
3

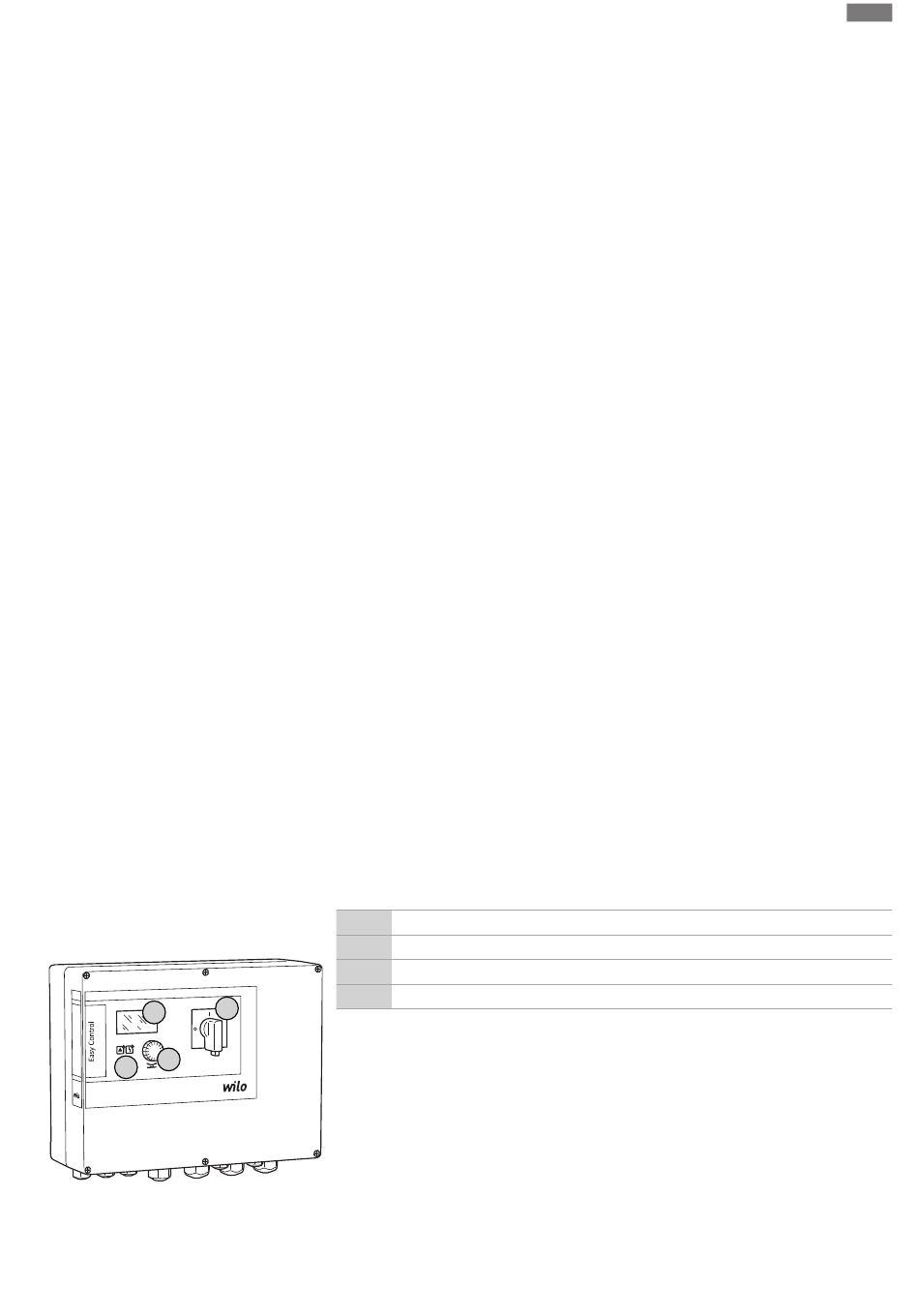

Fig. 1: Façade du coffret de commande
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
•
Le produit n'est pas étanche à l'eau. Ne pas immerger dans des
liquides.
•
Ne réaliser que les interventions d'entretien décrites dans cette
notice de montage et de mise en service.
•
Seuls les composants originaux du fabricant doivent être utili-
sés pour l'entretien et la réparation. Le fabricant décline toute
responsabilité en cas d'utilisation d'autres composants.
•
Mettre à disposition la notice de montage et de mise en service
rédigée dans la langue parlée par le personnel.
•
Garantir la formation du personnel pour les travaux indiqués.
•
La plaque signalétique et de sécurité présente sur le produit
doit toujours être lisible.
•
Informer le personnel sur le mode de fonctionnement de l'ins-
tallation.
•
Écarter tout risque d'électrocution.
•
Afin de garantir la sécurité du déroulement du travail, définir les
tâches de chaque membre du personnel.
Tenir à l'écart du produit les enfants et les personnes de moins de
16 ans ou dont les capacités physiques, sensorielles et mentales
sont limitées ! Un technicien qualifié doit surveiller toute per-
sonne de moins de 18 ans !
Le coffret de commande sert à commander, en fonction du niveau ou de la pression, jusqu'à
deux pompes à vitesse fixe. Le niveau et la pression peuvent être détectés par les capteurs
suivants : interrupteur à flotteur, électrodes, interrupteur à pression ou capteur de pression.
Le respect de cette notice fait aussi partie de l'utilisation conforme. Toute utilisation sor-
tant de ce cadre est considérée comme non conforme.
•
Installation en secteurs à risque d'explosion
•
Submersion du coffret de commande
1
Commutateur principal
2
Bouton de commande
3
Indicateurs LED
4
Écran LCD
La façade du coffret de commande comprend les composants principaux suivants :
•
Interrupteur principal pour mettre en marche et arrêter le coffret de commande
•
Bouton de commande pour la sélection des menus et la saisie des paramètres
•
LED permettant d'afficher l'état de fonctionnement actuel
•
Écran LCD pour l'affichage des données d'exploitation actuelles et des différents élé-
ments du menu
L'emplacement des différents éléments de commande est similaire sur les corps en plastique
et métalliques.
fr
