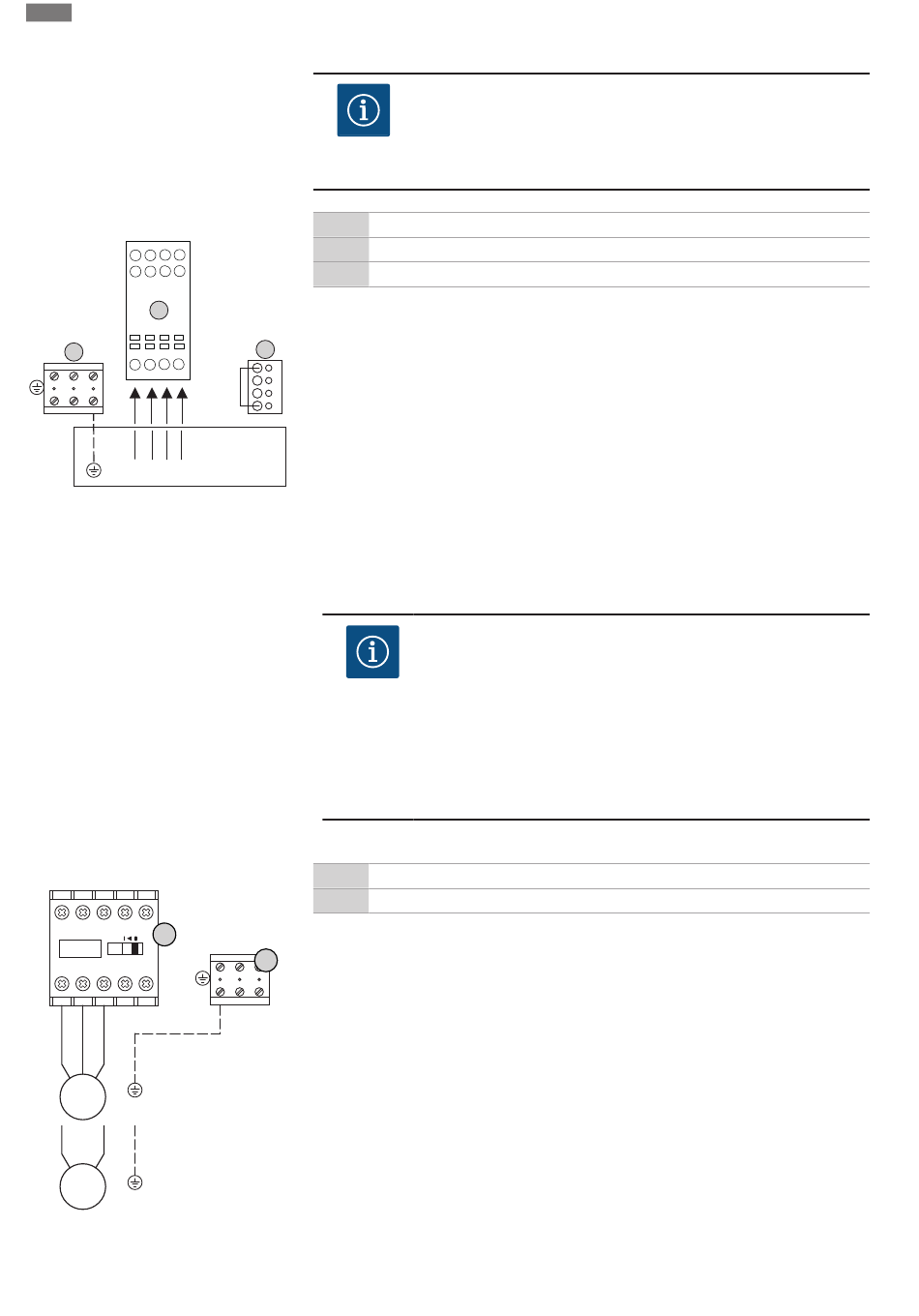

Fig. 5: Alimentation réseau Wilo-Control EC-
WP 1... jusqu'à 23 A
6.5.3
Alimentation réseau : Pompe à vi-
tesse fixe
6.5.3.1 Raccordement de la/des pompe(s)
1
3
5
13 A1
L1
L2
L3 NO
5
T1
T2
T3
2
4
6
14 A2
L1 L2 L3
M
3~
L
N
M
1~
Fig. 6: Raccordement de la pompe
14
Alimentation réseau Wilo-Control EC-WP 1 ... jusqu'à 23 A
1
Bornier : alimentation réseau
2
Réglage de la tension d'alimentation
3
Bornier : terre (PE)
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer. Rac-
corder les fils sur l'interrupteur principal selon le schéma de raccordement.
2
Alimentation réseau 3~230 V :
com
•
Câble : 5 fils
230
380
•
Fils : L1, L2, L3, N, PE
400
•
Réglage de la tension d'alimentation : Pont de conversion 230/COM
Alimentation réseau 3~380 V :
3~ 50/60 Hz
•
Câble : 5 fils
•
Fils : L1, L2, L3, N, PE
•
Réglage de la tension d'alimentation : Pont de conversion 380/COM
Alimentation réseau 3~400 V :
•
Câble : 5 fils
•
Fils : L1, L2, L3, N, PE
•
Réglage de la tension d'alimentation : Pont de conversion 400/COM (paramètre d'usine)
3
Bornier : terre (PE)
5
Contacteur
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et les
3
fixer. Raccorder les fils sur le contacteur selon le schéma de raccordement.
AVIS ! Une fois que toutes les pompes sont connectées, réglez la surveillance du courant
du moteur !
AVIS
Neutre obligatoire
Pour assurer le fonctionnement de la commande, un conducteur neutre
(neutre) doit être installé au niveau de l'alimentation réseau.
AVIS
Champ magnétique de l'alimentation réseau et du raccord de
pompe
Le champ magnétique de l'alimentation réseau est transmis directement
au raccord de pompe.
• Vérifier le champ magnétique requis pour les pompes à raccorder
(tournant à droite ou à gauche).
• Respecter la notice de montage et de mise en service des pompes.
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
