fr
!
A
B

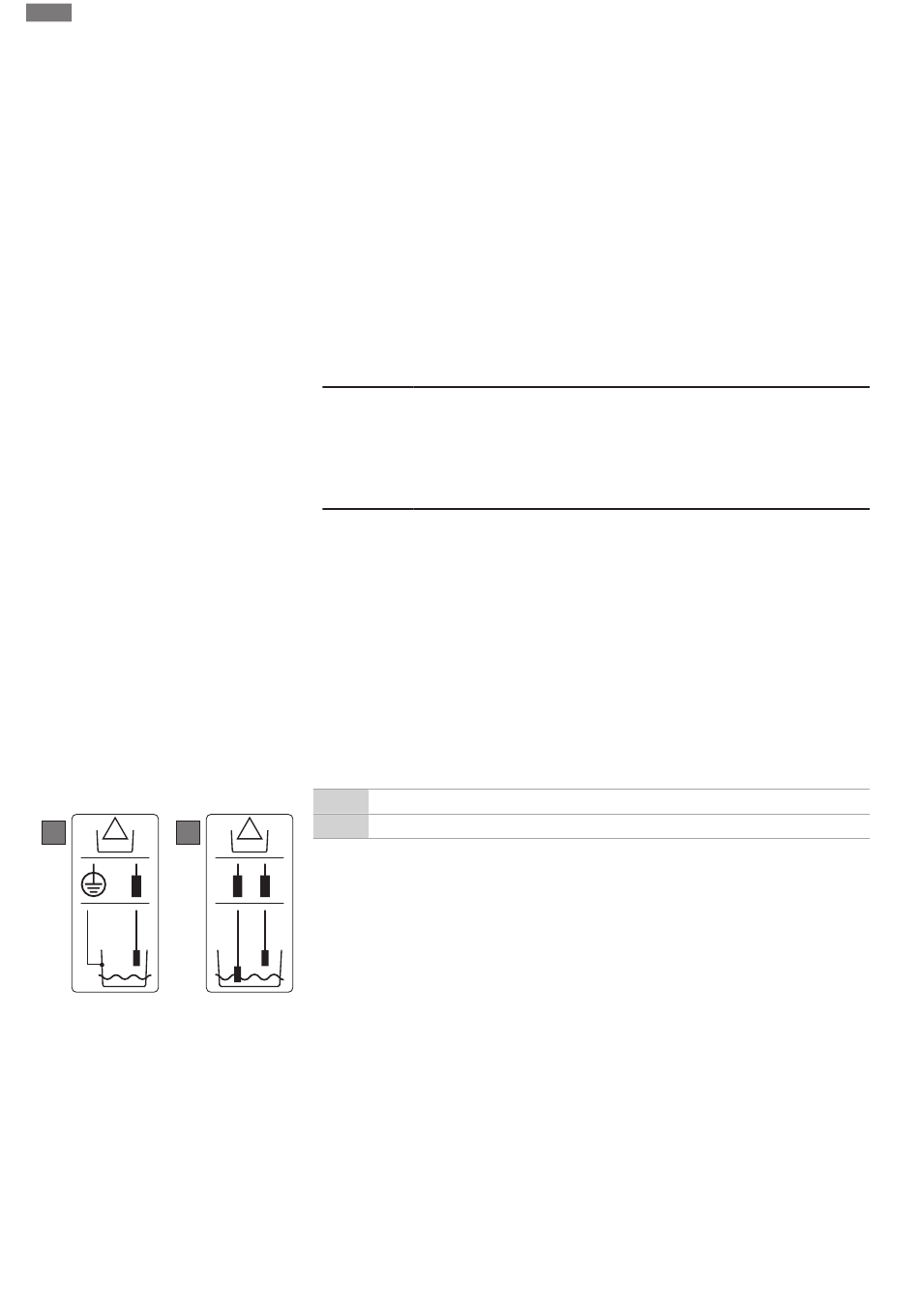

Fig. 9: Types de raccordement des électrodes
6.5.6
Raccordement de la régulation de
niveau
16
–
AVIS ! Ne pas raccorder un capteur de pression actif.
–
AVIS ! Utiliser des câbles de raccordement blindés. Poser le blindage d'un seul cô-
té.
–
AVIS ! Respecter la polarité du capteur de pression !
Protection contre le fonctionnement à sec de la pompe
Le niveau pour la protection contre le fonctionnement à sec peut en outre être surveillé par
les capteurs suivants :
•
Interrupteur à flotteur
•
Électrode
La connexion est protégée contre l'inversion de polarité !
L'entrée travaille comme contact à fermeture (NO) :
•
Interrupteur à flotteur ouvert ou électrode non immergée : niveau d'eau min. non atteint
•
Interrupteur à flotteur fermé ou électrode immergée : niveau d'eau suffisant
Les bornes sont équipées en usine d'un pont de conversion.
Connexion des capteurs
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer.
Raccorder les fils au bornier conformément au schéma de raccordement. Pour plus d'infor-
mations sur les modes de régulation et leur fonctionnement ainsi que sur les numéros
des différentes bornes, se reporter à la description correspondante :
•
Mode de régulation « Régulation à pression constante p-c » : 1x pompe, avec interrup-
teur à pression [" 38]
•
Mode de régulation « Régulation à pression constante p-c » : 1x pompe, avec capteur de
pression [" 39]
•
Mode de régulation « Régulation à pression constante p-c » : 2x pompes, avec capteur
de pression [" 40]
Utilisation des électrodes
Le raccordement des électrodes peut se faire de la manière suivante :
A
1 électrode avec masse de référence sur la cuve
!
B
2 électrodes avec masse de référence sur une électrode
Détection du niveau
La détection du niveau peut se faire à l'aide des capteurs suivants :
•
Interrupteur à flotteur
•
Électrode
La connexion est protégée contre l'inversion de polarité !
Les entrées fonctionnent comme des contacts à fermeture (NO) :
•
Interrupteur à flotteur ouvert ou électrode non immergée : pompe en marche
•
Interrupteur à flotteur fermé ou électrode immergée : pompe à l'arrêt
ATTENTION
Dommages matériels liés à la tension externe !
La présence d'une tension externe détériore le composant.
• Ne pas appliquer de tension externe (contact sec).
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
