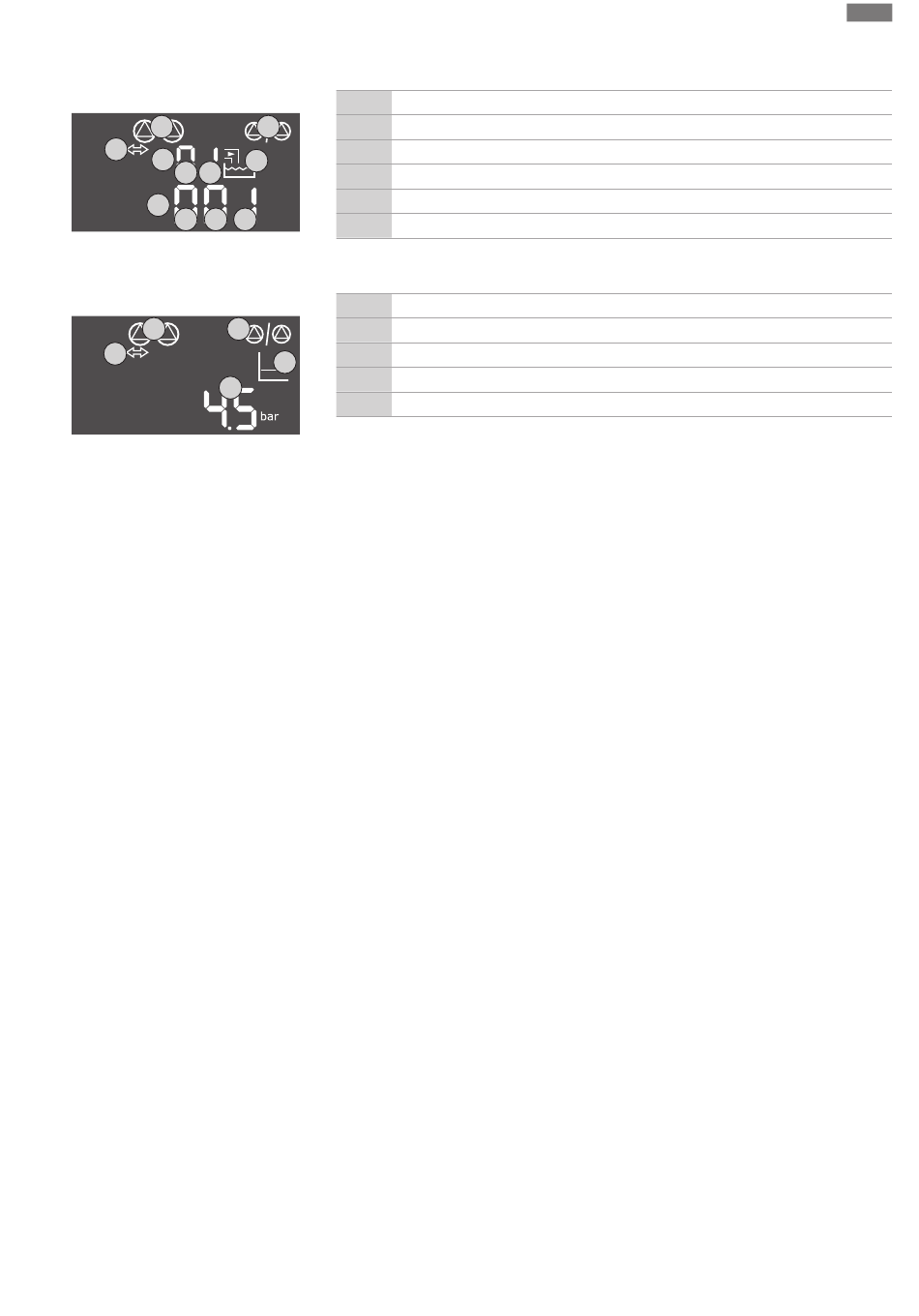

Fig. 54: Écran d'affichage avec interrupteur à
flotteur ou électrode
1
6
Fig. 55: Écran d'affichage avec capteur de
pression
8.3
Démarrer la configuration initiale
8.3.1
Activer la saisie des paramètres
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
▶
Le coffret de commande est prêt à fonctionner, démarrer la configuration initiale ou
le mode automatique.
1
État actuel de la pompe
2
2
Fonction de pompe de secours activée
3
Mode de régulation (p. ex. p-c)
3
4
État de commutation interrupteur à flotteur/électrodes
5
État de commutation interrupteur à flotteur/électrodes
4.1
6
Bus de terrain actif
1
État actuel de la pompe
2
2
Fonction de pompe de secours activée
3
Mode de régulation (p. ex. p-c)
3
4
Valeur réelle de pression
4
6
Bus de terrain actif
Pendant la configuration initiale, régler les paramètres suivants :
•
Activer la saisie des paramètres.
•
Menu 5 : Réglages de base
•
Menu 1 : Valeurs d'activation et de désactivation
•
Menu 2 : Liaison du bus de terrain (si disponible)
•
Menu 3 : Déclenchement des pompes.
•
Réglage de la surveillance du courant de moteur.
•
Vérifier le sens de rotation des pompes raccordées.
Respecter les points suivants lors de la configuration :
•
Si pendant 6 minutes, aucune saisie ou commande ne se produit :
–
L'éclairage de l'écran s'éteint.
–
L'écran principal s'affiche de nouveau.
–
La saisie de paramètres est verrouillée.
•
Certains réglages ne peuvent être réglés que si aucune pompe n'est en service.
•
Le menu s'adapte automatiquement à l'aide des réglages. Exemple : Les menus 5.41 à
5.43 sont visibles uniquement si la fonction « kick » de la pompe (menu 5.40) est acti-
vée.
•
La structure de menus s'applique à tous les coffrets de commande EC (p. ex. HVAC,
Booster, Lift, Fire, ...). Il peut donc y avoir certaines lacunes dans la structure.
Les valeurs sont généralement en lecture seule. Pour modifier les valeurs, activer la saisie
des paramètres dans le menu 7.01 :
