8.3.3
Menu 5 : Réglages de base

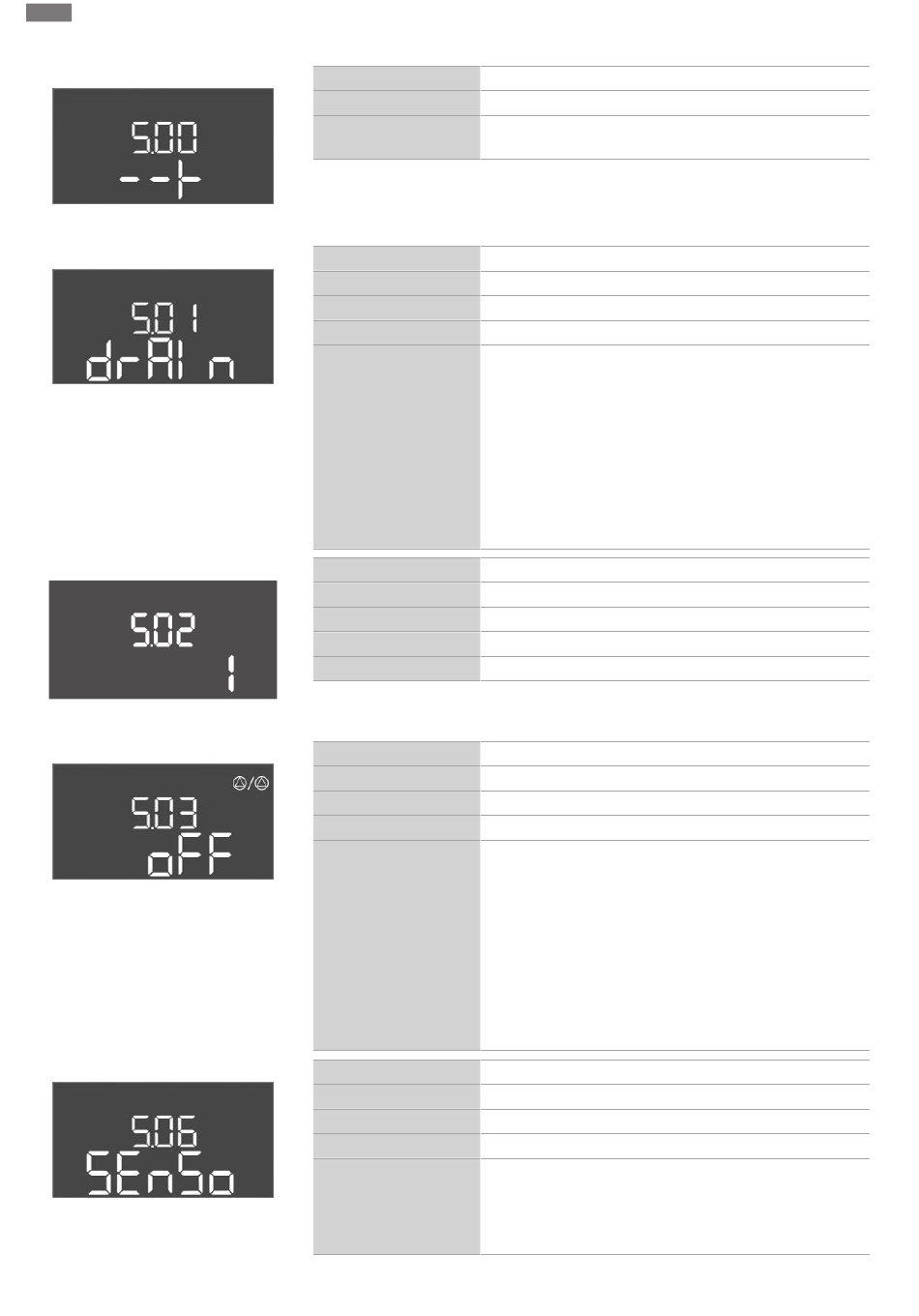

Fig. 57: Menu 5.00
Fig. 58: Menu 5.01
Fig. 59: Menu 5.02
Fig. 60: Menu 5.03
Fig. 61: Menu 5.06
48
N° de menu
5.00
Nom
Installation
Description
Réglages effectués lors de l'installation du coffret de com-
mande.
N° de menu
5.01
Nom
Mode de régulation
Plage de valeurs
fill, drain, p-c
Paramètres d'usine
drain
Description
Le mode de régulation actif du coffret de commande. Il est
choisi en fonction de l'utilisation prévue.
•
•
•
N° de menu
5.02
Nom
Nombre de pompes
Plage de valeurs
1 ... 2
Paramètres d'usine
1
Description
Nombre de pompes présentes dans le système
N° de menu
5.03
Nom
Pompe de secours
Plage de valeurs
on, off
Paramètres d'usine
off
Description
Détermine si une pompe doit être conservée ou non pour rem-
placer une pompe en panne.
Une pompe peut être utilisée comme pompe de secours. Cette
pompe n'est pas pilotée en fonctionnement normal. La pompe
de secours n'est activée que si une pompe tombe en panne. La
pompe de secours est soumise au contrôle d'arrêt. Elle est ainsi
intégrée dans la permutation des pompes et le « kick » de la
pompe.
•
•
N° de menu
5.06
Nom
Détection du signal Pression
Plage de valeurs
digi, senso
Paramètres d'usine
senso
Description
Détermine si la détection de la pression est effectuée par un in-
terrupteur à pression ou par un capteur de pression analogique.
digi = interrupteur à pression
senso = capteur de pression
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
Mode de régulation « drain (Vidange) » : Les pompes sont
activées lorsque le niveau augmente et arrêtées lorsque le
niveau baisse.
Mode de régulation « fill (Remplir) » : Les pompes sont acti-
vées lorsque le niveau baisse et arrêtées lorsque le niveau
augmente.
Mode de régulation « p-c » : Régulation de pression
constante
on = Pompe de secours activée
off = pompe de secours désactivée
