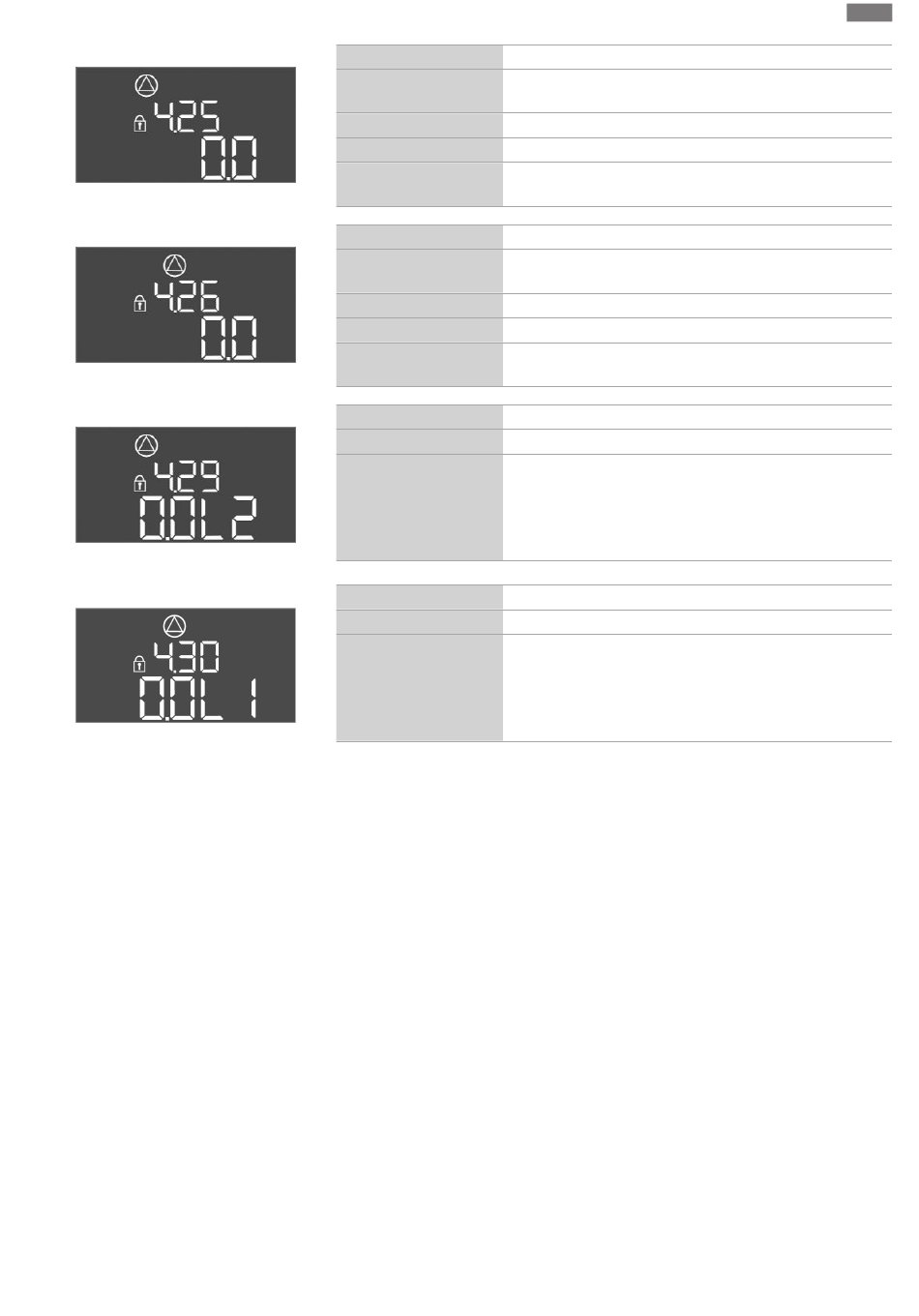

Fig. 113: Menu 4.25
Fig. 114: Menu 4.26
Fig. 115: Menu 4.29
Fig. 116: Menu 4.30
9
Mise hors service
9.1
Qualification du personnel
9.2
Obligations de l'exploitant
9.3
Mise hors service
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
N° de menu
4.25
Nom
Valeur réglée pour la surveillance du courant du moteur :
Pompe 1
Plage de valeurs
0,0 ... 12,0
Paramètres d'usine
0,0
Description
Valeur du courant nominal maximal en A pour la pompe 1, qui a
été réglée sur le potentiomètre de la platine.
N° de menu
4.26
Nom
Valeur réglée pour la surveillance du courant du moteur :
Pompe 2
Plage de valeurs
0,0 ... 12,0
Paramètres d'usine
0,0
Description
Valeur du courant nominal maximal en A pour la pompe 2, qui a
été réglée sur le potentiomètre de la platine.
N° de menu
4.29
Nom
Courant réel actuel en A de la pompe 1
Description
Affichage du courant actuellement mesuré en A pour la
pompe 1 :
N° de menu
4.30
Nom
Courant réel actuel en A de la pompe 2
Description
Affichage du courant actuellement mesuré en A pour la
pompe 2 :
Travaux électriques : électricien qualifié spécialisé
Personne disposant d'une formation, de connaissances et d'expérience pour identifier
les dangers liés à l'électricité et les éviter.
Travaux de montage/démontage : électricien qualifié spécialisé
Connaissance des outils et du matériel de fixation pour différents types de construction
Respecter les réglementations locales en vigueur sur la prévention des accidents et les
consignes de sécurité des associations professionnelles.
Garantir la formation du personnel pour les travaux indiqués.
Informer le personnel sur le mode de fonctionnement de l'installation.
Pour raisons de sécurité, une deuxième personne doit être présente en cas de travaux
effectués dans des espaces fermés.
Aérer suffisamment les locaux fermés.
En cas d'accumulation de gaz toxiques ou étouffants, prendre immédiatement les
contre-mesures nécessaires !
Pour la mise hors service, désactiver les pompes et arrêter le coffret de commande au ni-
veau du commutateur principal. Les réglages sont sauvegardés dans le coffret de com-
mande même en cas de coupure de courant et ne sont donc pas supprimés. Ainsi le coffret
de commande reste opérationnel à tout moment. Respecter les points suivants pendant le
temps d'arrêt :
Température ambiante : 0 ... 40 °C
Humidité de l'air max. : 90 %, sans condensation
Saisie des paramètres validée : Menu 7.01 sur on.
Pompe monophasée : L1
Pompe triphasée : l'affichage alterne régulièrement entre L1,
L2 et L3.
Pompe monophasée : L1
Pompe triphasée : l'affichage alterne régulièrement entre L1,
L2 et L3.
fr
61
