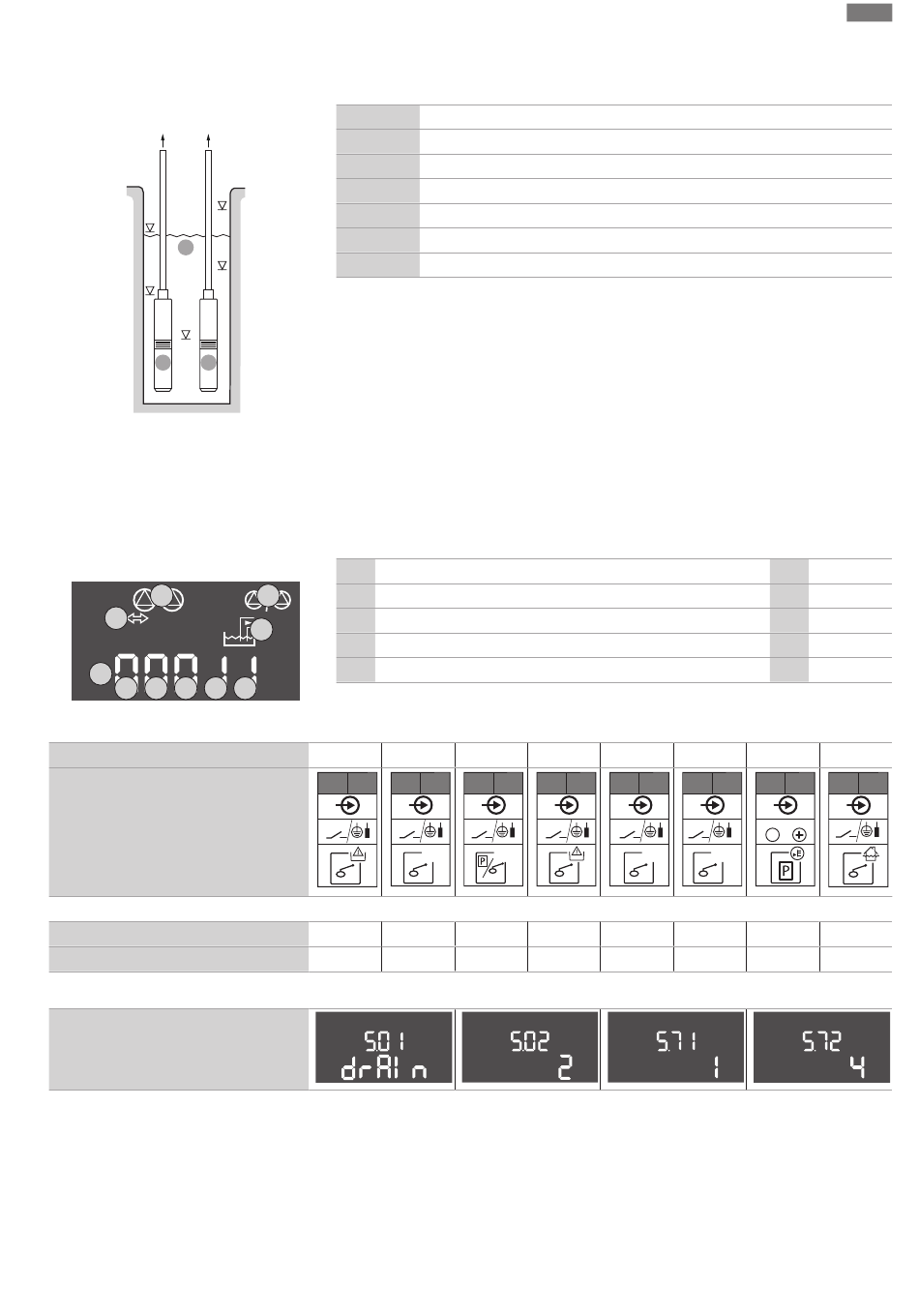

Mode de régulation « Vidanger » :
1x puits, 2x pompes, 4x interrup-
teurs à flotteur ou électrodes
ON1
W1
OFF1
DR
P1
P2
Fig. 41: Schéma d'application
1
6
4
4.5 4.4
4.3
4.2
Fig. 42: Écran d'affichage
Fonction
Symbole Aperçu des bornes
Fonctionnement de l'interrupteur à flotteur
Contact en haut
Contact en bas
Menu et valeur à régler
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
ON1
OFF1
ON2
OFF2
ON2
DR
P1
OFF2
P2
Lorsque le niveau de remplissage du puits augmente et que le premier niveau de mise en
marche (ON1) est atteint, la première pompe se met en marche. Le puits est vidé. Lorsque le
niveau d'eau dans le puits continue de monter et que le deuxième niveau de mise en marche
(ON2) est atteint, la deuxième pompe se met en marche.
Si les niveaux d'arrêt (OFF1 et OFF2) sont atteints, la pompe correspondante s'arrête après
écoulement du retard à la coupure réglé. AVIS ! Les pompes d'appoint pour pic de charge et
principale sont remplacées de manière cyclique (voir menu 5.60).
Pour protéger les pompes d'un fonctionnement à sec, installer un interrupteur à flotteur ou
une électrode supplémentaire dans le puits :
•
Si le niveau de fonctionnement à sec n'est pas atteint, les pompes s'arrêtent. Un message
d'erreur s'affiche à l'écran et une alarme retentit.
•
Si le niveau de fonctionnement à sec est dépassé, l'alarme et le message d'erreur sont au-
tomatiquement réinitialisés.
1
État actuel de la pompe
2
2
Pompe de secours activée
3
Mode de régulation
3
4
État de commutation des interrupteurs à flotteur/électrodes
6
Bus de terrain actif
4.1
Présentation des bornes
DR
OFF1
25 26
27 28
1/(2)
fermé
fermé
Ouvert
Ouvert
Paramètres de menu requis
Niveau d'enclenchement 1
Niveau d'arrêt 1
Niveau d'enclenchement 2
Niveau d'arrêt 2
Niveau de fonctionnement à sec
Pompe 1
Pompe 2
ON1
-
29 30
31 32
off
on/(off)
1
2
1/(2)
fermé
−
Ouvert
−
4.1
4.2
4.3
4.4
4.5
OFF2
ON2
-
33 34
35 36
45 46
4-20 mA
In
off
on/(off)
2
2
fermé
fermé
−
Ouvert
Ouvert
−
fr
DR
OFF1
ON1
OFF2
ON2
-
49 50
2
fermé
Ouvert
