13.2

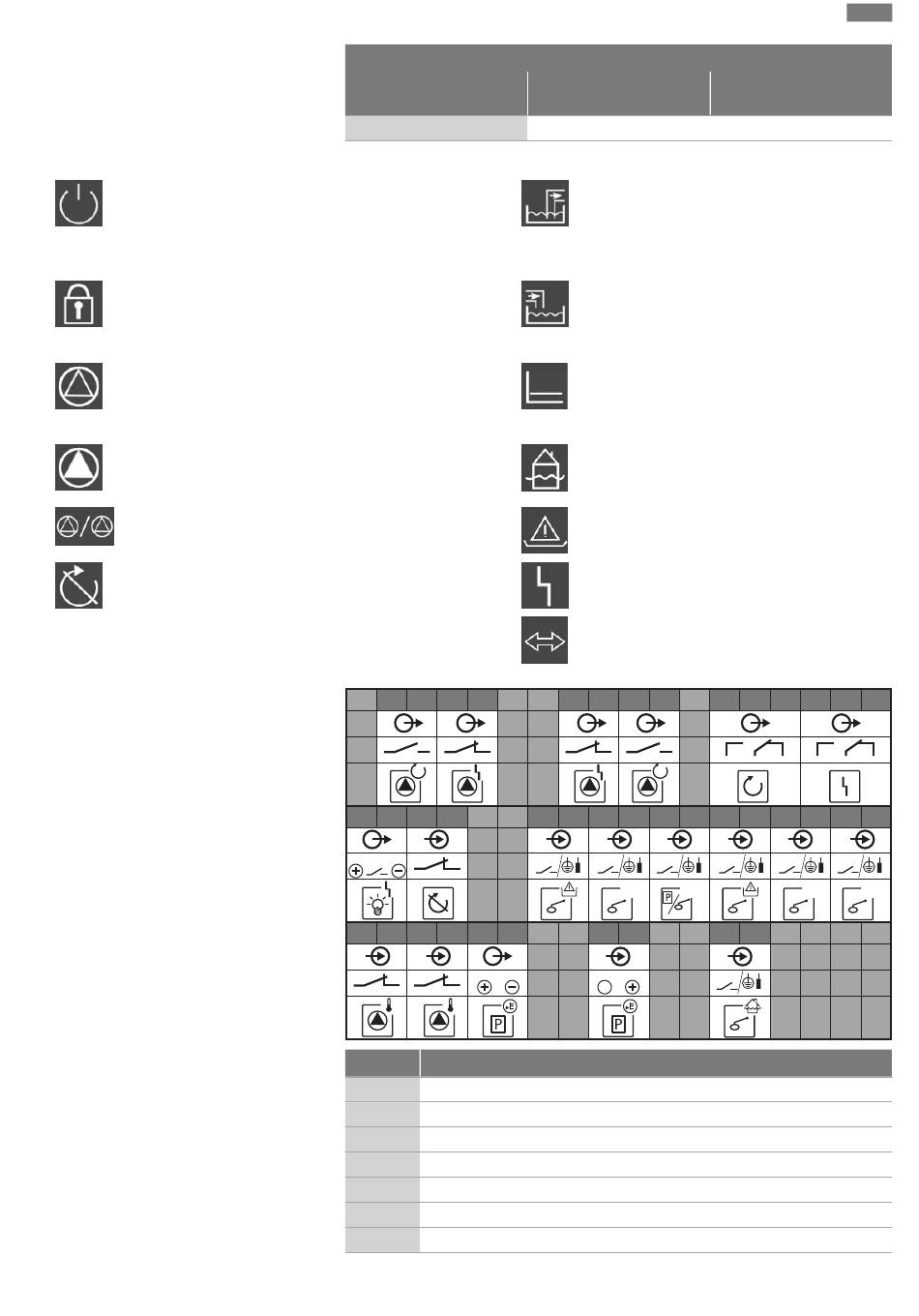

Aperçu des symboles
Veille :
Le symbole est allumé : Le coffret de commande
est activé et opérationnel.
Le symbole clignote : Temporisation de la
pompe 1 active
Saisie supplémentaire impossible :
1. Saisie verrouillée
2. Le menu appelé n'est qu'une indication de va-
leur.
Pompe opérationnelle/désactivée :
Le symbole est allumé : Pompe disponible et opé-
rationnelle.
Le symbole clignote : La pompe est désactivée.
Pompes en fonctionnement/panne :
Le symbole est allumé : Pompe en service.
Le symbole clignote : Panne de la pompe
Une pompe a été définie comme pompe de se-
cours.
Entrée « Extern OFF » active : toutes les pompes
sont désactivées
13.3
Aperçu du schéma de raccorde-
ment
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
3~400 V, bipolaire, démarrage direct
Puissance en kW
5,5
1
2
3
4
5
6
1
1
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
24 V
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
0-10 V
1
2
Borne
Fonction
2/3
Sortie : Report de marche individuel pompe 1
4/5
Sortie : Report de défauts individuels pompe 1
8/9
Sortie : Report de défauts individuels pompe 2
10/11
Sortie : Report de marche individuel pompe 2
13/14/15
Sortie : report de marche centralisé
16/17/18
Sortie : report de défauts centralisé
19/20
Sortie : indicateur d'alarme externe
Impédance du système en
ohm
0,069
Mode de régulation : Vidange (drain)
Mode de régulation : Remplissage (fill)
Mode de régulation : Régulation de pression
constante (p-c)
Le niveau de trop plein est dépassé
(Protection contre le fonctionnement à sec active
Il y a au moins un message d'erreur actuel (non
acquitté).
L'appareil communique avec un système de bus
de terrain.
7
8
9 10 11 12 13 14 15 16 17 18
2
2
off
on/(off)
1
1/(2)
1/(2)
4-20 mA
In
fr
Commutations/h
18
off
on/(off)
2
2
2
2
67
