6.5.13
Raccordement d'un indicateur de
valeur réelle de la pression (régu-
lation de la pression uniquement)
0-10 V

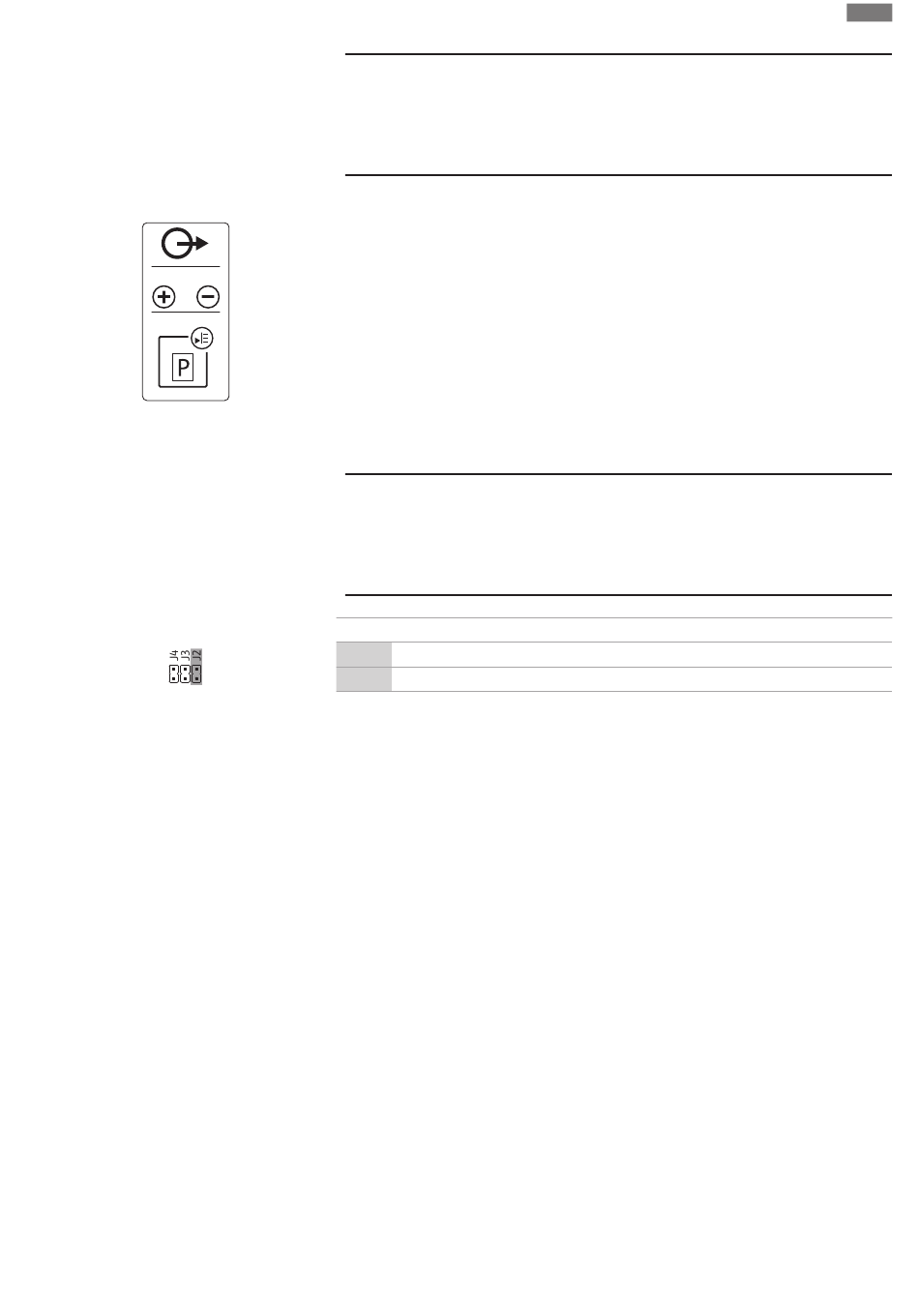

Fig. 17: Symbole dans l'aperçu du raccorde-
ment
6.5.14
Raccordement de ModBus RTU
Fig. 18: Position du cavalier
6.6
Modes de régulation : Description
et raccordement des capteurs
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
ATTENTION
Dommages matériels liés à la tension externe !
La présence d'une tension externe détériore le composant.
• Ne pas appliquer de tension externe (contact sec).
La valeur réelle de pression est émise via une sortie séparée. Une tension de 0 ... 10 V est
émise sur la sortie :
•
0 V = valeur « 0 » du capteur de pression
•
10 V = valeur finale du capteur de pression
Exemple :
–
Champ de mesure du capteur de pression : 0 ... 16 bar
–
Plage d'affichage : 0 ... 16 bar
–
Répartition : 1 V = 1,6 bar
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer. Rac-
corder les fils au bornier conformément au schéma de raccordement. Le numéro de borne de
l'aperçu de raccordement est indiqué dans le couvercle.
ATTENTION
Dommages matériels liés à la tension externe !
La présence d'une tension externe détériore le composant.
• Ne pas appliquer de tension externe (contact sec).
Numéros de position, voir Aperçu des composants [" 12]
9
ModBus : Interface RS485
10
ModBus : cavaliers pour la terminaison/polarisation
Le protocole ModBus est disponible pour permettre la liaison à une gestion technique de bâ-
timent.
•
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et les
fixer.
•
Raccorder les fils au bornier conformément à l'affectation des raccords.
Respecter les points suivants :
•
Interface : RS485
•
Réglages du protocole de bus de terrain : menus 2.01 à 2.05.
•
Le coffret de commande est fermé en usine. Retirer la terminaison : retirer le cavalier
« J2 ».
•
Si le ModBus a besoin d'une polarisation, enficher les cavaliers « J3 » et « J4 ».
Les chapitres suivants décrivent les différents modes de régulation et les connexions cor-
respondantes de chaque capteur.
fr
21
