6.5.3.2 Réglage de la surveillance du cou-
rant du moteur
Current Pump 1 Current Pump 2
8

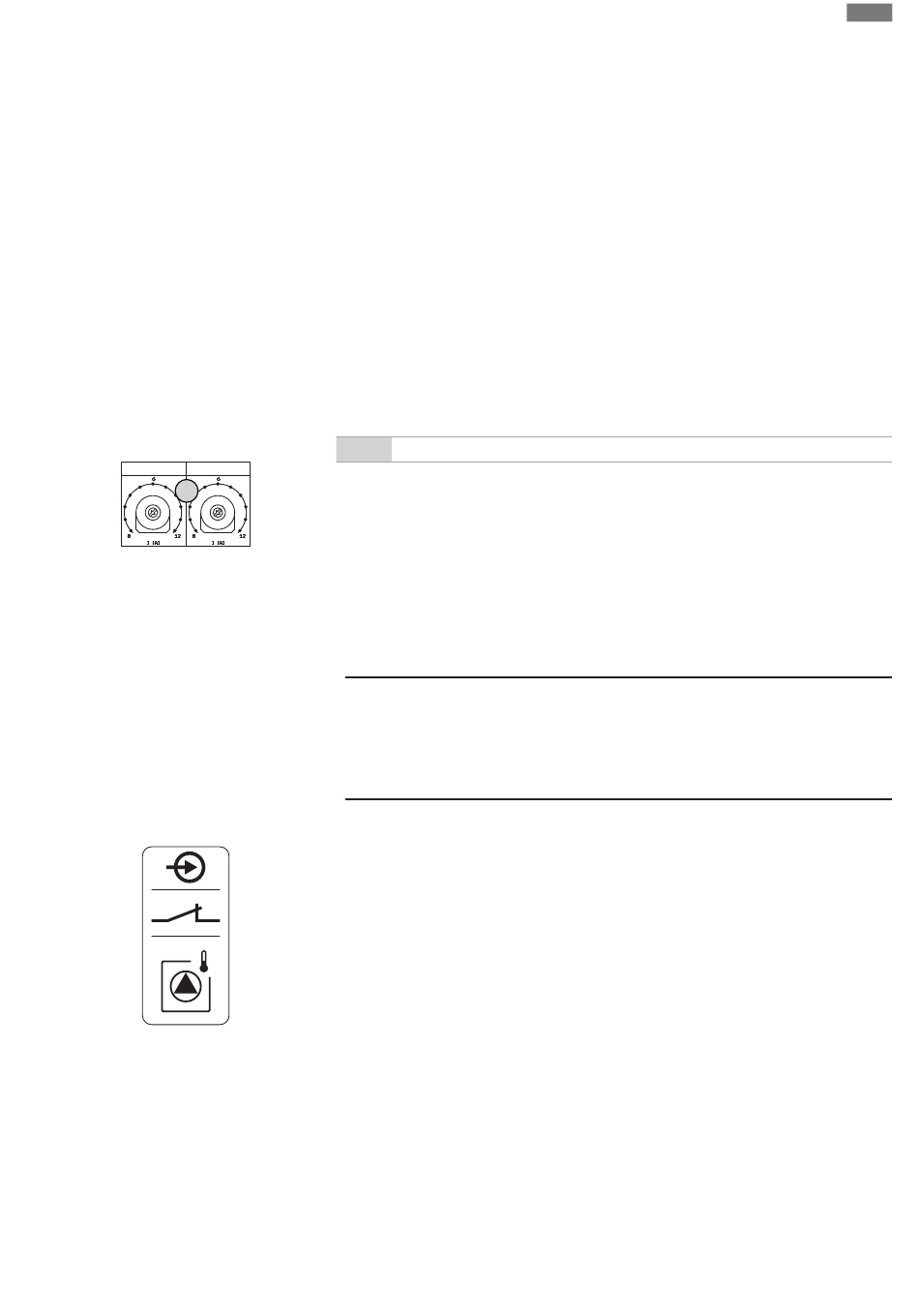

Fig. 7: Réglage du courant nominal du moteur
sur le potentiomètre
6.5.4
Raccordement de la surveillance
thermique du moteur
x
Fig. 8: Symbole dans l'aperçu du raccorde-
ment
6.5.5
Raccordement de la régulation de
la pression
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
Le courant minimal et maximal du moteur des pompes raccordées est surveillé :
•
Surveillance du courant minimal du moteur
La valeur est sauvegardée en dur dans le coffret de commande : 300 mA ou 10 % du
courant du moteur réglé.
AVIS ! La surveillance peut être désactivée dans le menu 5.69.
•
Surveillance du courant maximal du moteur
Régler la valeur dans le coffret de commande.
AVIS ! La surveillance ne peut pas être désactivée !
La surveillance du courant maximal du moteur est assurée par une surveillance électronique
du courant du moteur.
Les mêmes potentiomètres sont utilisés sur les coffrets de commande jusqu'à 12 A et jus-
qu'à 23 A : Échelle 0 ... 12. Les règles suivantes s'appliquent au réglage des courants nomi-
naux :
•
Coffrets de commande jusqu'à 12 A : La valeur correspond à 1:1 de l'échelle, p. ex. 6 =
6 A. Valeur maximale réglable : 12 A
•
Coffrets de commande jusqu'à 23 A : La valeur correspond à 1:2 de l'échelle, p. ex. 6 =
12 A. Valeur maximale réglable : 24 A
Après avoir raccordé les pompes, régler le courant nominal du moteur de la pompe.
8
Potentiomètre pour la surveillance du courant du moteur
Utiliser un tournevis pour régler le courant nominal du moteur sur le potentiomètre corres-
pondant.
AVIS ! Le réglage « 0 » sur le potentiomètre entraîne une erreur à la mise en marche de la
pompe !
Le réglage de la surveillance du courant du moteur peut être affiné pendant la mise en ser-
vice. Pendant la mise en service, le courant nominal réglé et le courant nominal actuel du mo-
teur peuvent être affichés sur l'écran :
•
Valeur actuellement réglée pour la surveillance du courant du moteur (menu 4.25 ... 4.26)
•
Courant de service actuellement mesuré pour la pompe (menu 4.29 ... 4.30)
ATTENTION
Dommages matériels liés à la tension externe !
La présence d'une tension externe détériore le composant.
• Ne pas appliquer de tension externe (contact sec).
Pour chaque pompe, une surveillance thermique du moteur avec sonde bimétallique peut
être raccordée. Ne pas raccorder de capteur PTC et Pt100 !
Les bornes sont équipées en usine d'un pont de conversion.
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer. Rac-
corder les fils au bornier conformément au schéma de raccordement. Le numéro de borne de
l'aperçu de raccordement est indiqué dans le couvercle. Le « x » dans le symbole indique la
pompe correspondante :
•
1 = Pompe 1
•
2 = Pompe 2
Détection de pression
La détection de la pression peut être effectuée par les capteurs suivants :
•
Interrupteur à pression (Control EC-WP1 ... uniquement)
L'interrupteur à pression fonctionne comme un contact à fermeture (NO) :
–
Interrupteur à pression ouvert : pompe en marche
–
Interrupteur à pression fermé : pompe à l'arrêt
•
Capteur de pression analogique 4-20 mA
fr
15
