Mode de régulation « Remplir » :
2x puits, 2x pompes, 2x interrup-
teurs à flotteur ou électrodes
HW
ON/OFF1
ON/OFF2
W1
DR1
P1
P2

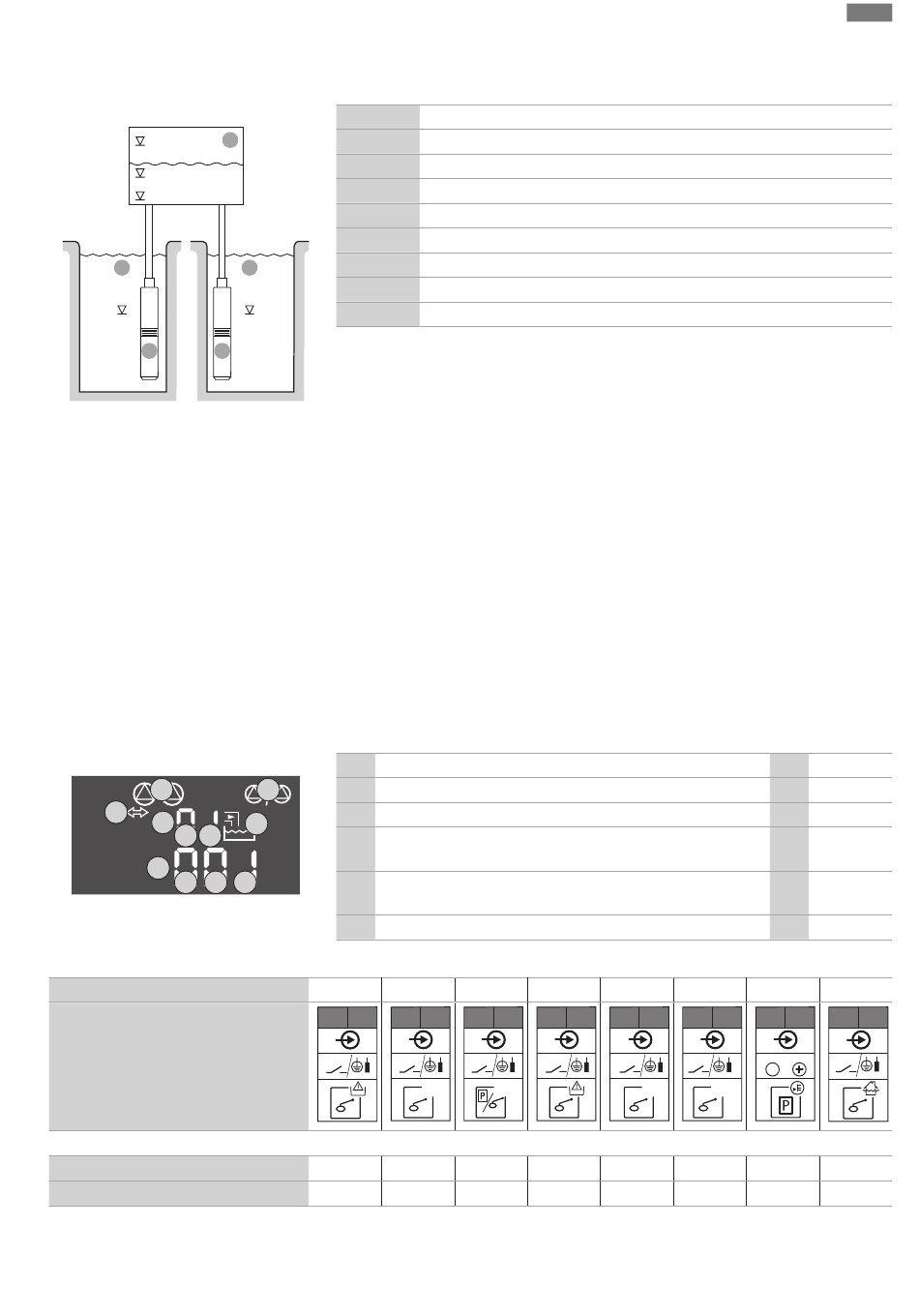

Fig. 29: Schéma d'application
1
6
5
5.2 5.1
4
4.5
4.2
Fig. 30: Écran d'affichage
Fonction
Symbole Aperçu des bornes
Fonctionnement de l'interrupteur à flotteur
Contact en haut
Contact en bas
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
HW
T
ON/OFF1
ON/OFF2
W1
DR1
P1
W2
W2
DR2
DR2
P2
Lorsque le niveau de remplissage de la cuve baisse et que le premier niveau de mise en
marche (ON/OFF1) est atteint, la première pompe se met en marche. La cuve est remplie.
Lorsque le niveau d'eau dans la cuve continue à baisser et que le deuxième niveau de mise en
marche (ON/OFF2) est atteint, la deuxième pompe se met en marche. La manœuvre est défi-
nie par la longueur du câble de l'interrupteur à flotteur.
Si les niveaux d'arrêt (ON/OFF2 et ON/OFF1) sont atteints, la pompe correspondante s'arrête
après écoulement du retard à la coupure réglé. AVIS ! Les pompes d'appoint pour pic de
charge et principale sont remplacées de manière cyclique (voir menu 5.60).
Pour éviter le trop-plein de la cuve, installer un interrupteur à flotteur ou une électrode dans
la cuve :
•
Lorsque le niveau de trop plein est dépassé, toutes les pompes s'arrêtent. Un message
d'erreur s'affiche à l'écran et une alarme retentit.
•
Lorsque le niveau de trop plein est inférieur au niveau d'eau, l'alarme et le message d'er-
reur sont automatiquement réinitialisés.
Pour protéger les pompes d'un fonctionnement à sec, installer un interrupteur à flotteur ou
une électrode dans chaque puits :
•
Si le niveau de fonctionnement à sec n'est pas atteint, la pompe correspondante s'arrête.
Un message d'erreur s'affiche à l'écran et une alarme retentit.
•
Si le niveau de fonctionnement à sec est dépassé, l'alarme et le message d'erreur sont au-
tomatiquement réinitialisés.
1
État actuel de la pompe
2
2
Pompe de secours activée
3
Mode de régulation
3
4
État de commutation des interrupteurs à flotteur/électrodes
Puits 1
4.1
5
État de commutation des interrupteurs à flotteur/électrodes
Puits 2
6
Bus de terrain actif
Présentation des bornes
DR1
-
25 26
27 28
1/(2)
fermé
-
Ouvert
-
Niveau de trop plein
Niveau de mise en marche/d'arrêt 1
Niveau de mise en marche/d'arrêt 2
Puits 1
Niveau de fonctionnement à sec 1
Pompe 1
Puits 2
Niveau de fonctionnement à sec 2
Pompe 2
ON/OFF1
DR2
29 30
31 32
off
on/(off)
1
2
1/(2)
fermé
fermé
Ouvert
Ouvert
4.1
4.2
4.5
5.1
5.2
-
ON/OFF2
-
33 34
35 36
45 46
4-20 mA
In
off
on/(off)
2
2
-
fermé
−
-
Ouvert
−
fr
DR
ON/OFF1
HW
DR2
ON/OFF2
HW
49 50
2
fermé
Ouvert
