6.6.1
Mode de régulation « Remplir » :
1x puits, 1x pompe, 1x interrup-
teur à flotteur ou électrode
HW
T
ON/OFF
W1
DR
P1

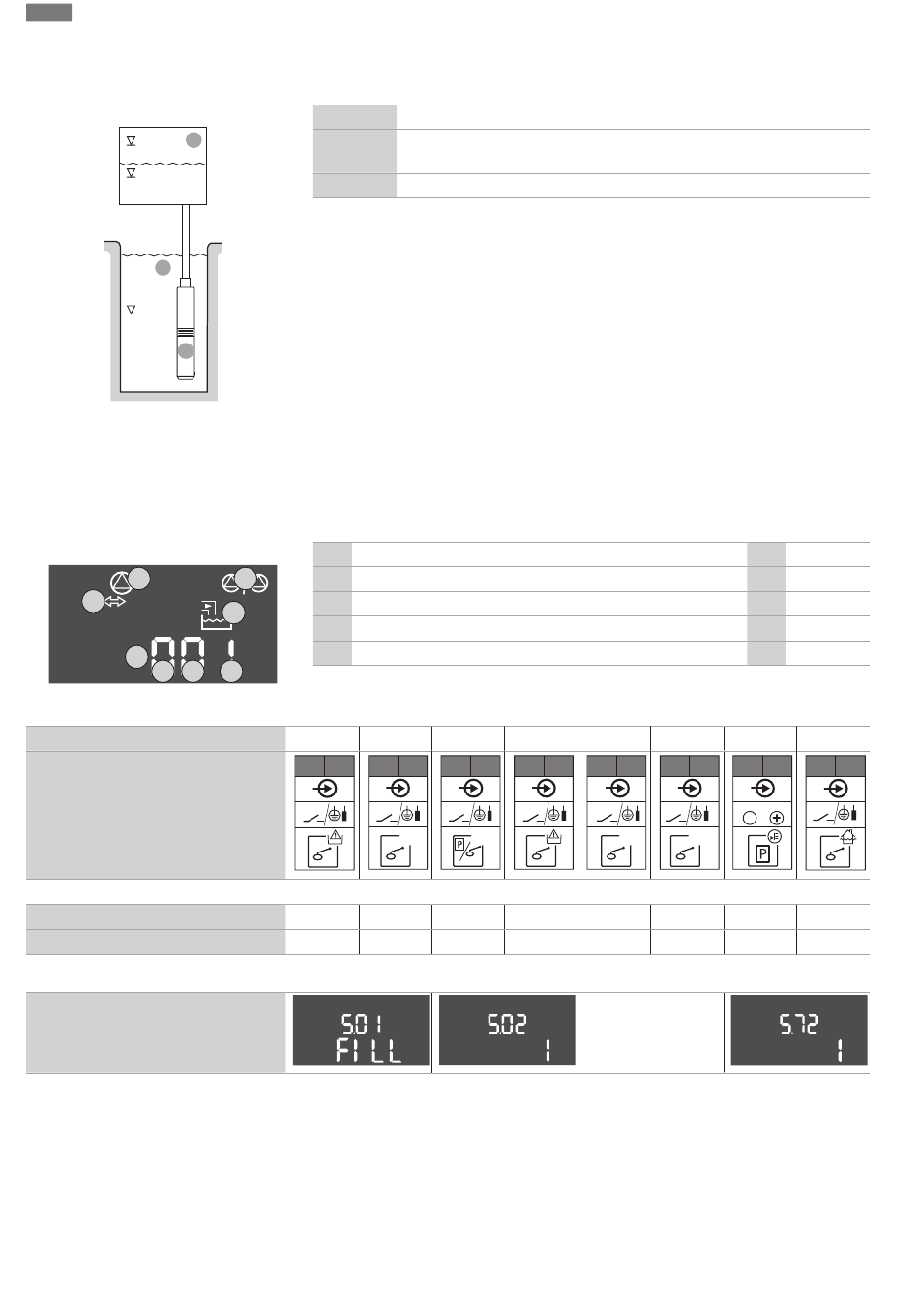

Fig. 19: Schéma d'application
1
6
4
4.5
4.2
Fig. 20: Écran d'affichage
Fonction
Symbole Aperçu des bornes
Fonctionnement de l'interrupteur à flotteur
Contact en haut
Contact en bas
Menu et valeur à régler
22
HW
ON/OFF
DR
Lorsque le niveau de remplissage de la cuve baisse et que le niveau de mise en marche est at-
teint, la pompe se met en marche. La cuve est remplie. Lorsque le niveau d'arrêt est atteint, la
pompe s'arrête à la fin du retard à la coupure réglé. La manœuvre est définie par la longueur
du câble de l'interrupteur à flotteur.
Pour éviter le trop-plein de la cuve, installer un interrupteur à flotteur ou une électrode dans
la cuve :
•
Si le niveau de trop plein est dépassé, la pompe s'arrête. Un message d'erreur s'affiche à
l'écran et une alarme retentit.
•
Lorsque le niveau de trop plein est inférieur au niveau d'eau, l'alarme et le message d'er-
reur sont automatiquement réinitialisés.
Pour protéger la pompe d'un fonctionnement à sec, installer un interrupteur à flotteur ou une
électrode supplémentaire dans le puits :
•
Si le niveau de fonctionnement à sec n'est pas atteint, la pompe s'arrête. Un message
d'erreur s'affiche à l'écran et une alarme retentit.
•
Si le niveau de fonctionnement à sec est dépassé, l'alarme et le message d'erreur sont au-
tomatiquement réinitialisés.
1
État actuel de la pompe
2
2
Pompe de secours activée
3
Mode de régulation
3
4
État de commutation des interrupteurs à flotteur/électrodes
6
Bus de terrain actif
4.1
Présentation des bornes
DR
-
25 26
27 28
1/(2)
fermé
−
Ouvert
−
Paramètres de menu requis
Niveau de trop plein
Niveau d'activation et de désactivation, manœuvre déterminée par la lon-
gueur du câble
Niveau de fonctionnement à sec
ON/OFF
-
29 30
31 32
off
on/(off)
1
2
1/(2)
fermé
−
Ouvert
−
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
4.1
4.2
4.5
-
-
-
33 34
35 36
45 46
4-20 mA
In
off
on/(off)
2
2
−
−
−
−
−
−
DR
ON/OFF
HW
HW
49 50
2
fermé
Ouvert
