com
3
230
380
400
3~ 50/60 Hz
1~ 50/60 Hz

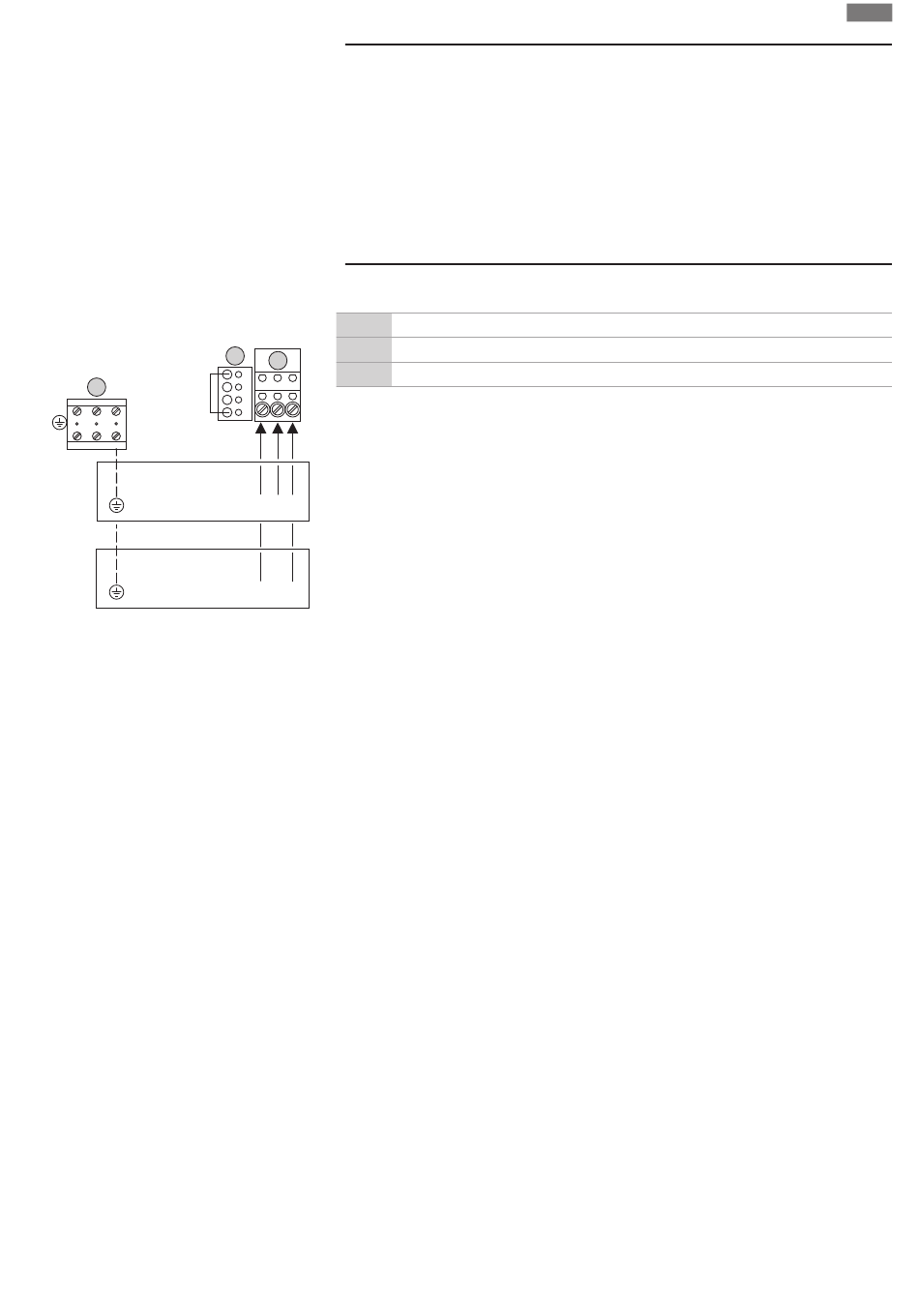

Fig. 4: Alimentation réseau Wilo-Control EC-
WP 1.../EC-WP 2...
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
Alimentation réseau Wilo-Control EC-WP 1 .../EC-WP 2 ... jusqu'à 12 A
1
Bornier : alimentation réseau
2
Réglage de la tension d'alimentation
2
1
3
Bornier : terre (PE)
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer. Rac-
corder les fils au bornier conformément au schéma de raccordement.
Alimentation réseau 1~230 V :
•
Câble : 3 fils
•
Fils : L, N, PE
L1 L2
L3
•
Réglage de la tension d'alimentation : Pont de conversion 230/COM
Alimentation réseau 3~230 V :
•
Câble : 4 fils
•
Fils : L1, L2, L3, PE
L
N
•
Réglage de la tension d'alimentation : Pont de conversion 230/COM
Alimentation réseau 3~380 V :
•
Câble : 4 fils
•
Fils : L1, L2, L3, PE
•
Réglage de la tension d'alimentation : Pont de conversion 380/COM
Alimentation réseau 3~400 V :
•
Câble : 4 fils
•
Fils : L1, L2, L3, PE
•
Réglage de la tension d'alimentation : Pont de conversion 400/COM (réglage d'usine)
ATTENTION
Dommages matériels dus au réglage incorrect de la tension
d'alimentation !
Le réglage incorrect de la tension d'alimentation entraîne la destruction
du coffret de commande ! Le coffret de commande peut fonctionner
avec différentes tensions d'alimentation. En usine, la tension d'alimenta-
tion est réglée sur 400 V.
• Pour obtenir une tension d'alimentation différente, modifier la jonc-
tion des câbles avant de procéder au raccordement.
fr
13
