fr
x

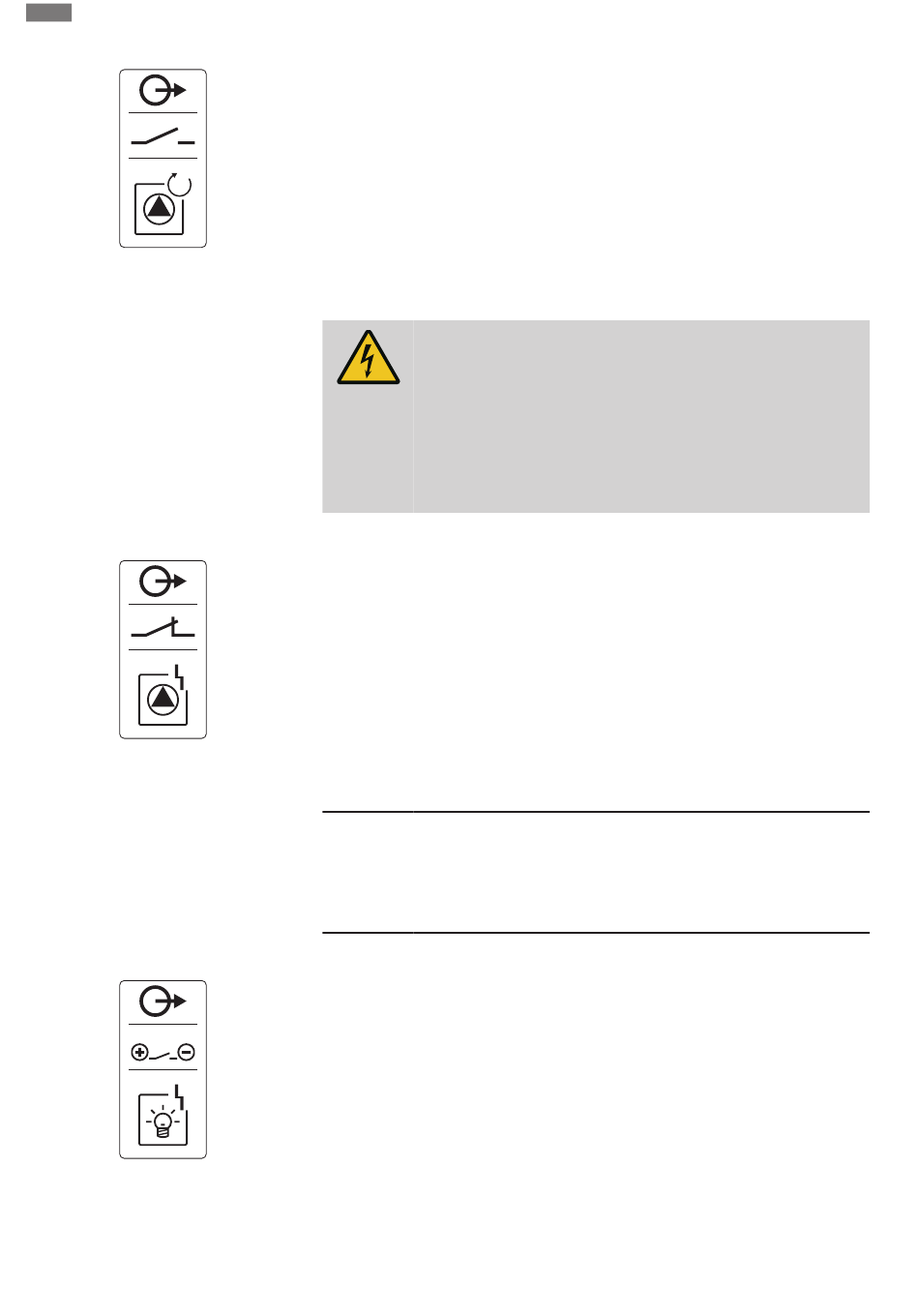

Fig. 14: Symbole dans l'aperçu du raccorde-
ment
6.5.11
Raccordement du report de dé-
fauts individuel (ESM)
x
Fig. 15: Symbole dans l'aperçu du raccorde-
ment
6.5.12
Raccordement d'un indicateur
d'alarme externe
24 V
Fig. 16: Symbole dans l'aperçu du raccorde-
ment
20
Un rapport de marche pour chaque pompe (EBM) est émis par une sortie séparée :
•
Type de contact : contact sec à fermeture
•
Charge de contact :
–
Minimum : 12 V=, 10 mA
–
Maximum : 250 V~, 1 A
•
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer.
•
Raccorder les fils au bornier conformément au schéma de raccordement.
•
Le numéro de borne de l'aperçu de raccordement est indiqué dans le couvercle du coffret
de commande.
Le « x » dans le symbole indique la pompe correspondante :
•
1 = Pompe 1
•
2 = Pompe 2
DANGER
Risque de blessures mortelles par électrocution !
La tension de l'alimentation électrique externe est appliquée aux bornes
même lorsque le commutateur principal est désactivé !
• Avant de procéder aux différents travaux, débrancher l'alimentation
électrique externe.
• Les travaux électriques doivent être réalisés par un électricien qualifié.
• Respecter les prescriptions locales en vigueur.
Un rapport de défauts pour chaque pompe (ESM) est émis par une sortie séparée :
•
Type de contact : contact sec de repos
•
Charge de contact :
–
Minimum : 12 V=, 10 mA
–
Maximum : 250 V~, 1 A
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer. Rac-
corder les fils au bornier conformément au schéma de raccordement. Le numéro de borne de
l'aperçu de raccordement est indiqué dans le couvercle. Le « x » dans le symbole indique la
pompe correspondante :
•
1 = Pompe 1
•
2 = Pompe 2
ATTENTION
Dommages matériels liés à la tension externe !
La présence d'une tension externe détériore le composant.
• Ne pas appliquer de tension externe (contact sec).
Il est possible de raccorder un indicateur d'alarme externe (alarme sonore, témoin clignotant,
etc.). La sortie est montée parallèlement au report de défauts centralisé (SSM).
•
Indicateur d'alarme adapté au courant continu.
•
Puissance de raccordement : 24 V=, max. 4 VA
•
AVIS ! Respecter la polarité lors du raccordement !
•
Activer la sortie dans le menu 5.67.
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer. Rac-
corder les fils à la réglette à bornes conformément au schéma de raccordement. Le numéro
de borne de l'aperçu de raccordement est indiqué dans le couvercle.
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
