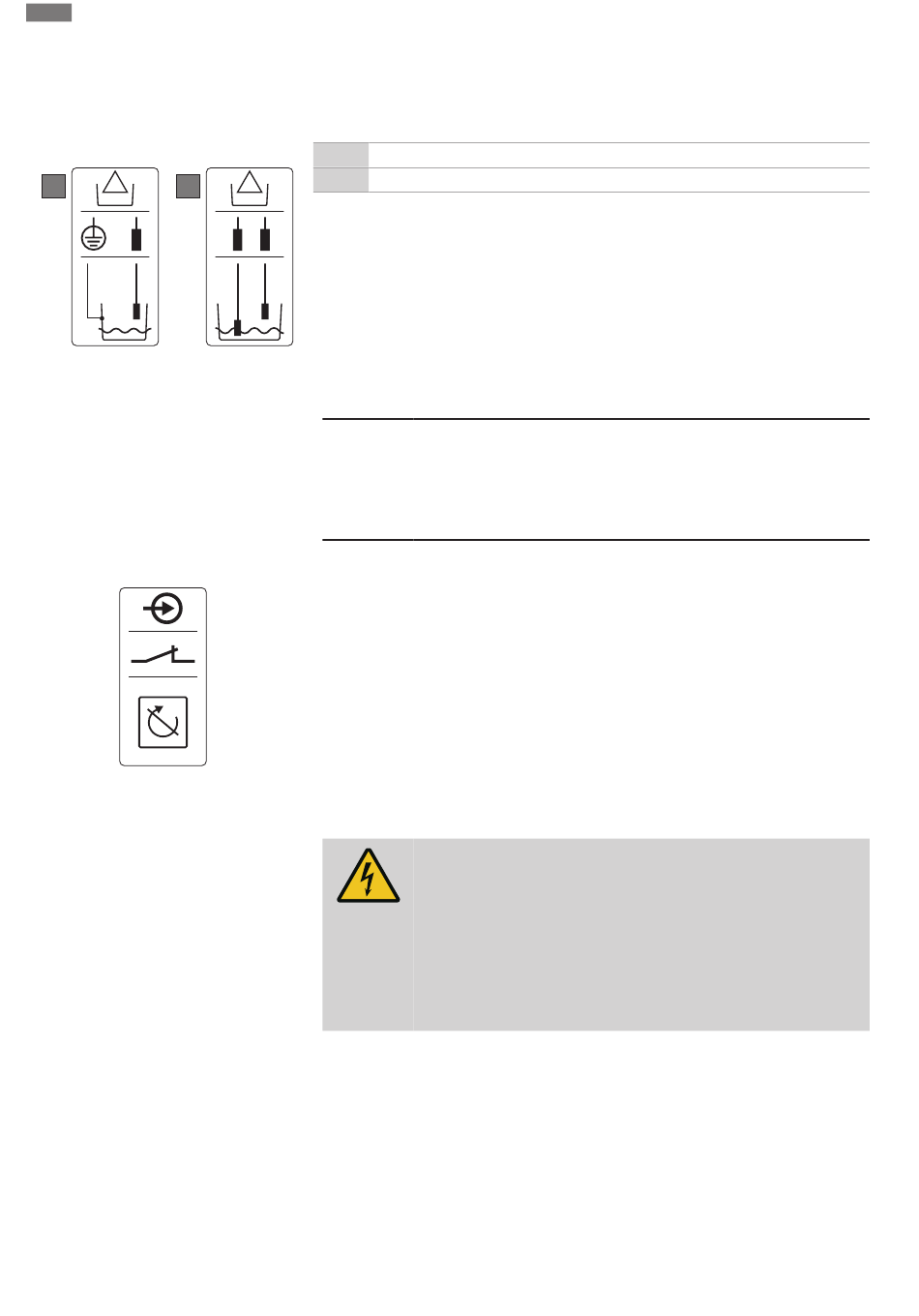

Fig. 10: Types de raccordement des élec-
trodes
6.5.7
Raccordement de « Extern OFF » :
Désactivation à distance
Fig. 11: Symbole dans l'aperçu du raccorde-
ment
6.5.8
Raccordement du report de
marche centralisé (SBM)
18
–
Mode de régulation « Vidanger » : 2x puits, 2x pompes, 4x interrupteurs à flotteur ou
électrodes [" 37]
Utilisation des électrodes
Le raccordement des électrodes peut se faire de la manière suivante :
A
1 électrode avec masse de référence sur la cuve
!
B
2 électrodes avec masse de référence sur une électrode
Un interrupteur séparé permet de désactiver à distance toutes les pompes :
•
Contact fermé : pompes activées
•
Contact ouvert : arrêt de toutes les pompes - l'écran affiche le symbole « Extern OFF ».
Les bornes sont équipées en usine d'un pont de conversion.
AVIS ! La désactivation à distance est prioritaire. Toutes les pompes sont arrêtées sans
tenir compte de la valeur réelle de la pression. Le mode manuel des pompes n'est pas
possible !
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer. Reti-
rez le pont de conversion et raccordez les fils à la réglette à bornes conformément au schéma
de raccordement. Le numéro de borne de l'aperçu de raccordement est indiqué dans le
couvercle.
ATTENTION
Dommages matériels liés à la tension externe !
La présence d'une tension externe détériore le composant.
• Ne pas appliquer de tension externe (contact sec).
DANGER
Risque de blessures mortelles par électrocution !
La tension de l'alimentation électrique externe est appliquée aux bornes
même lorsque le commutateur principal est désactivé !
• Avant de procéder aux différents travaux, débrancher l'alimentation
électrique externe.
• Les travaux électriques doivent être réalisés par un électricien qualifié.
• Respecter les prescriptions locales en vigueur.
