Aperçu des composants
7
8
Current Pump1
Current Pump2
10
1
3
5
13 A1
1
3
5
9
5
L1
L2
L3 NO
L1
L2
L3 NO
T1
T2
T3
T1
T2
T3
GND A(+) B(-)
2
4
6
14 A2
2
4
6
GND LO HI
4
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
Fig. 2: Control EC-WP 1 .../EC-WP 2 ...
7
8
10
9
5
1
4
Fig. 3: Control EC-WP 1 x 23A
6.5.2
Alimentation réseau du coffret de
commande
12
•
L'intensité et la tension de l'alimentation réseau doivent correspondre aux indications de
la plaque signalétique.
•
Réaliser la protection par fusible côté réseau conformément aux directives locales.
•
Si des disjoncteurs sont utilisés, choisir les caractéristiques de commutation en fonction
de la pompe raccordée.
•
Si des disjoncteurs différentiels (RCD, type A, courant sinusoïdal, à détection tous-cou-
rants) sont installés, respecter les directives locales.
•
Disposer les câbles de raccordement conformément aux directives locales.
•
Ne pas endommager les câbles de raccordement lors de leur mise en place.
•
Procéder à la mise à la terre du coffret de commande et de tous les consommateurs
électriques.

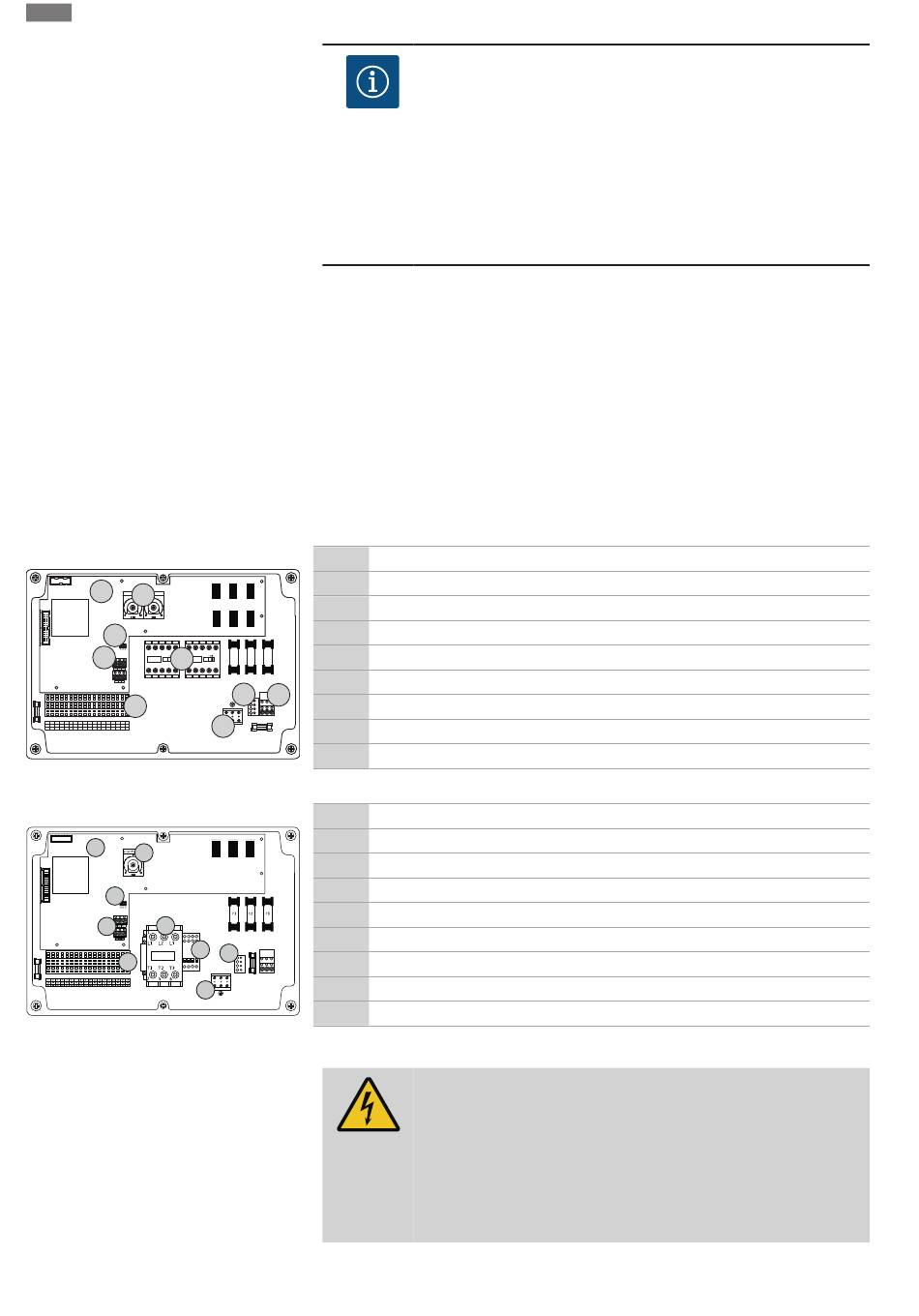

Aperçu Control EC-WP 1 .../EC-WP 2 ..., jusqu'à 12 A de courant nominal
1
2
3
4
13
A1
5
F1
F2
F3
14 A2
7
2
1
8
3
9
10
Aperçu Control EC-WP 1 ... jusqu'à 23 A de courant nominal
1
2
3
4
5
7
2
8
3
9
10
AVIS
• L'impédance du système et les commutations max./heure des
consommateurs raccordés peuvent entraîner des fluctuations et/ou
des baisses de la tension.
• En cas d'utilisation de câbles blindés, placer le blindage d'un seul côté
sur la barre de terre dans le dispositif de commande.
• Confier le raccordement à un électricien qualifié.
• Respecter la notice de montage et de mise en service des pompes et
capteurs de signal raccordés.
Bornier : alimentation réseau
Réglage de la tension d'alimentation
Bornier : terre (PE)
Bornier : commande/capteurs
Combinaisons de contacteurs
Platine de commande
Potentiomètre pour la surveillance du courant du moteur
ModBus RTU : Interface RS485
ModBus RTU : cavaliers pour la terminaison/polarisation
Bornier : alimentation réseau
Réglage de la tension d'alimentation
Bornier : terre (PE)
Bornier : commande/capteurs
Combinaison de contacteurs
Platine de commande
Potentiomètre pour la surveillance du courant du moteur
ModBus RTU : Interface RS485
ModBus RTU : cavaliers pour la terminaison/polarisation
DANGER
Risque de blessures mortelles lié au courant électrique lorsque
l'interrupteur principal est éteint !
Une tension d'alimentation subsiste au niveau de la borne de sélection de
la tension même lorsque l'interrupteur principal est éteint.
• Sélectionner la tension avant de raccorder le produit au réseau élec-
trique.
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
