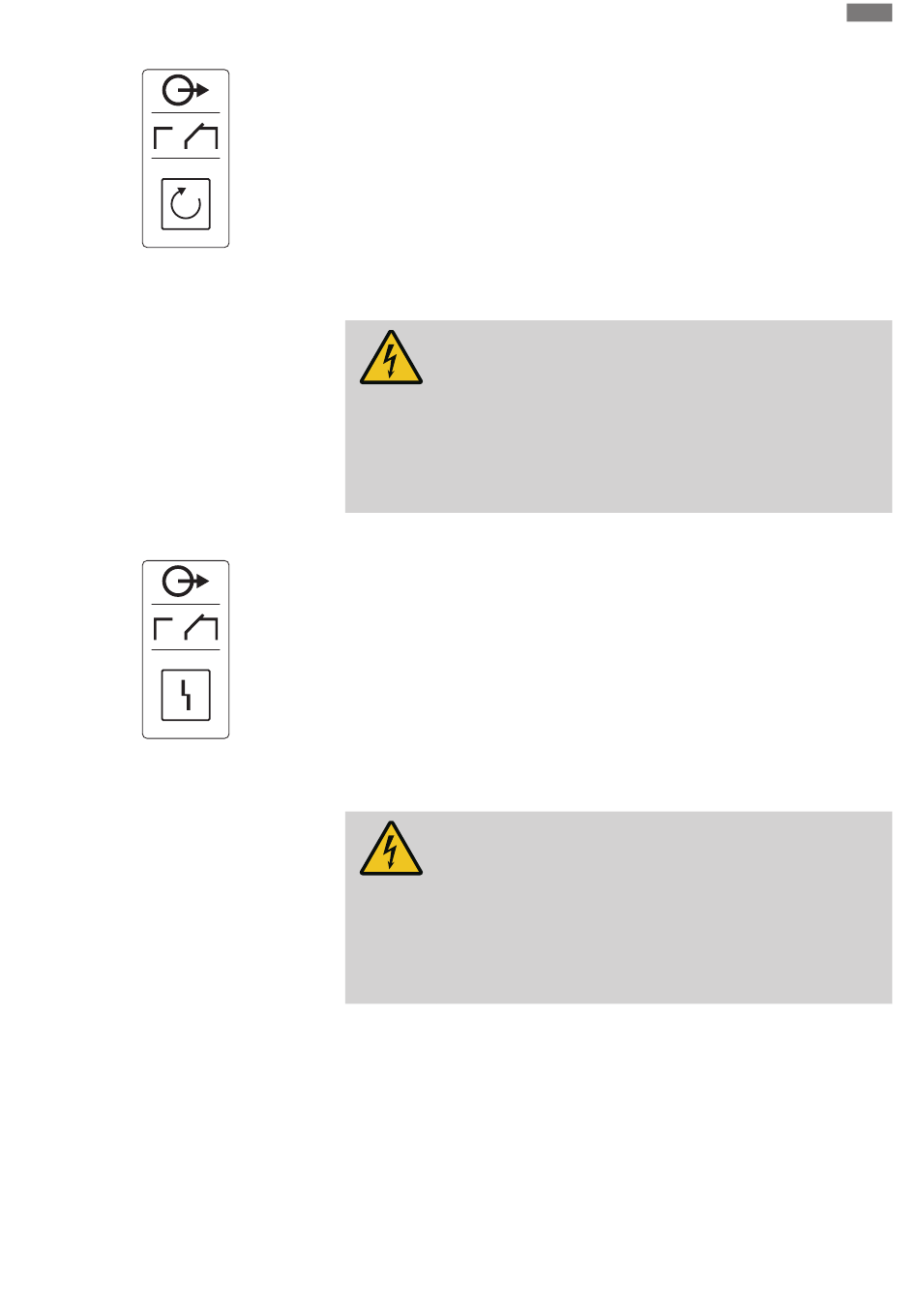

Fig. 12: Symbole dans l'aperçu du raccorde-
ment
6.5.9
Raccordement du report de dé-
fauts centralisé (SSM)
Fig. 13: Symbole dans l'aperçu du raccorde-
ment
6.5.10
Raccordement du report de
marche individuel (EBM)
Notice de montage et de mise en service • Wilo-Control EC-WP • Ed.01/2024-08
Un rapport de marche pour toutes les pompes (SBM) est émis par une sortie séparée :
•
Type de contact : contact inverseur sec
•
Charge de contact :
–
Minimum : 12 V=, 10 mA
–
Maximum : 250 V~, 1 A
•
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer.
•
Raccorder les fils au bornier conformément au schéma de raccordement.
•
Le numéro de borne de l'aperçu de raccordement est indiqué dans le couvercle du coffret
de commande.
DANGER
Risque de blessures mortelles par électrocution !
La tension de l'alimentation électrique externe est appliquée aux bornes
même lorsque le commutateur principal est désactivé !
• Avant de procéder aux différents travaux, débrancher l'alimentation
électrique externe.
• Les travaux électriques doivent être réalisés par un électricien qualifié.
• Respecter les prescriptions locales en vigueur.
Un rapport de défauts pour toutes les pompes (SSM) est émis par une sortie séparée :
•
Type de contact : contact inverseur sec
•
Charge de contact :
–
Minimum : 12 V=, 10 mA
–
Maximum : 250 V~, 1 A
•
Insérer les câbles de raccordement (non fournis) dans les passe-câbles à vis et les fixer.
•
Raccorder les fils au bornier conformément au schéma de raccordement.
•
Le numéro de borne de l'aperçu de raccordement est indiqué dans le couvercle du coffret
de commande.
DANGER
Risque de blessures mortelles par électrocution !
La tension de l'alimentation électrique externe est appliquée aux bornes
même lorsque le commutateur principal est désactivé !
• Avant de procéder aux différents travaux, débrancher l'alimentation
électrique externe.
• Les travaux électriques doivent être réalisés par un électricien qualifié.
• Respecter les prescriptions locales en vigueur.
