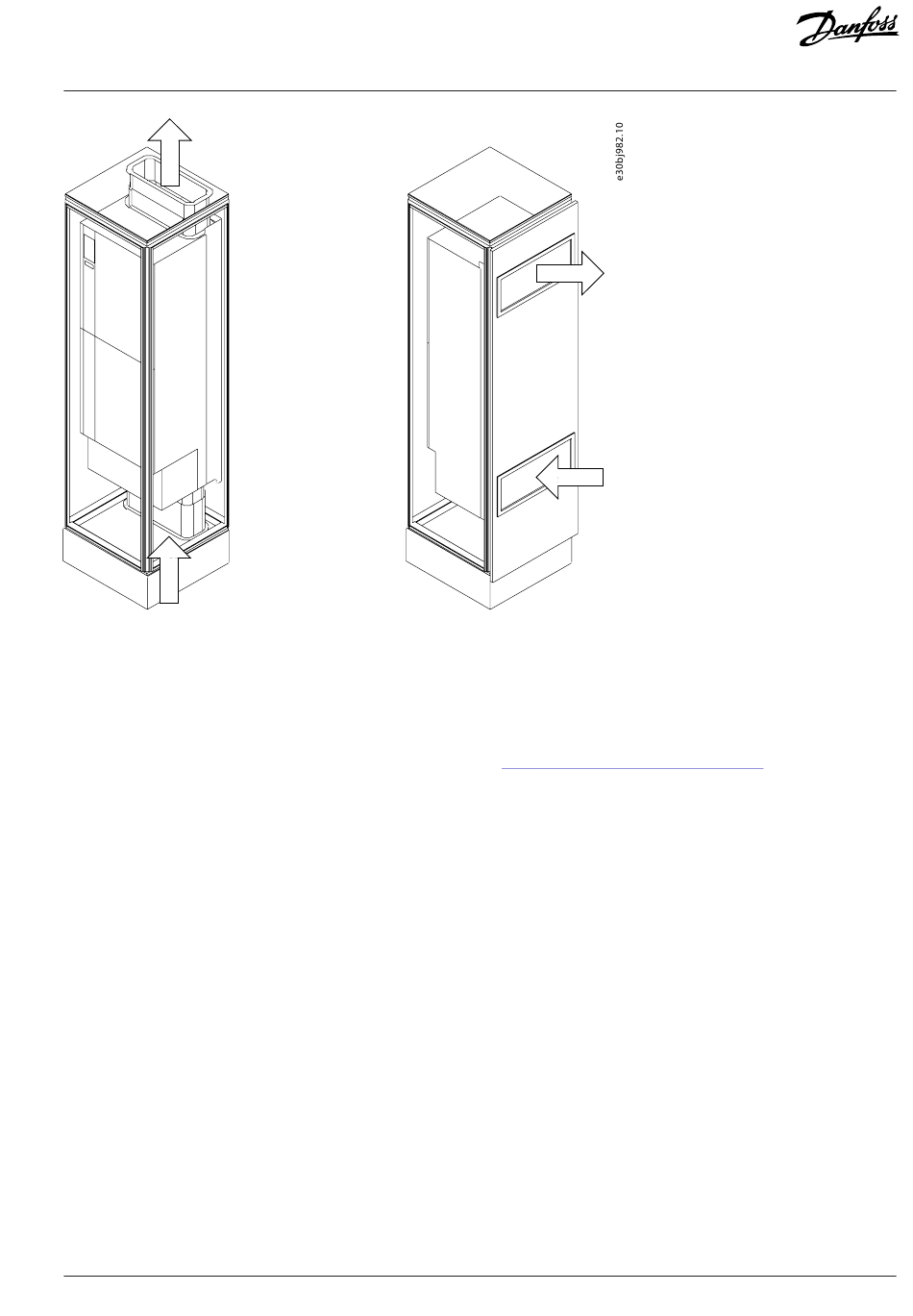

Illustration 77: Exemples de principes de refroidissement par canal arrière : Refroidissement par entrée en bas/sortie en haut via des conduits d'air
(gauche), refroidissement par entrée et sortie par l'arrière via des ouvertures à l'arrière du variateur (droite)
Des kits de refroidissement par canal arrière sont disponibles pour les châssis IP20/UL type ouvert (FA09-FA12). Les kits facilitent
l'installation des variateurs dans des châssis industriels standard tels que Rittal. Des kits de refroidissement par canal arrière sont
également disponibles pour les châssis IP21/UL type 1 (FK09-FK12) et IP54/IP55/UL type 12 (FB09-FB12).
Pour plus d'informations sur les kits de refroidissement disponibles, voir
10.8.9 Espace recommandé pour l'accès pour entretien
Pour garantir l'accès au variateur à des fins d'entretien et de maintenance, il est recommandé de réserver suffisamment d'espace autour
du variateur.
Les recommandations générales comprennent :
Espace suffisant à l'avant du variateur pour retirer les capots et accéder à la carte de commande et aux options installées depuis
l
l'avant.
Prévoir suffisamment d'espace au-dessus du variateur pour accéder aux ventilateurs et les retirer à des fins de nettoyage ou
l
d'entretien.
Espace suffisant sous le variateur pour accéder à l'entrée du canal de refroidissement afin de nettoyer et de retirer les connecteurs
l
enfichables (FA02-FA05) et de monter les plaques CEM (FA02-FA12).
