11.6.5 Relais (X101/X102)
La carte d'E/S de base comporte deux relais. Chaque relais est isolé galvaniquement des autres commandes et peut fonctionner à des
tensions allant jusqu'à 250 V. Les conditions d'installation pertinentes doivent être respectées.
2 - NO
X101
3 - NC

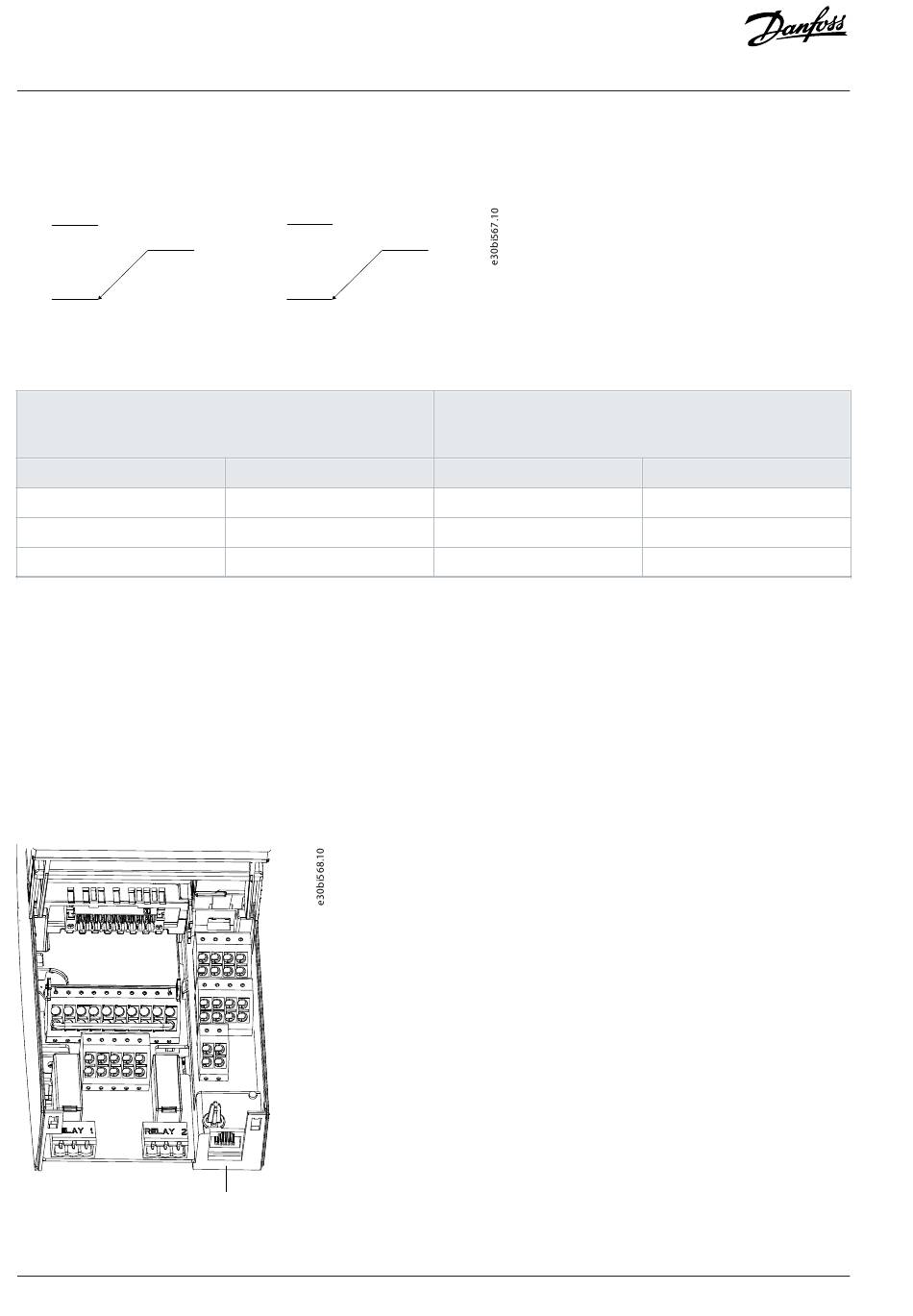

Illustration 85: Fonctionnalité des relais X101 et X102
Tableau 80: Fonctions des connecteurs X101 et X102
Borne X101
(1)
(Nom de la borne : T2)
Numérotation
1
2
3
1) Le nom de la borne est utilisée dans l'application logicielle pour identifier la borne.
11.6.6 Ports de communication (X0, X1, X2)
11.6.6.1 Vue d'ensemble
L'emplacement des ports de communication dépend du châssis. Toutes les connexions se trouvent sur la carte de commande, mais le
câblage diffère selon les châssis.
11.6.6.2 Emplacements des ports de communication dans les châssis FA02-FA12
Le port X0 se trouve sur la carte de commande, comme indiqué sur l' . Le port est généralement utilisé pour se connecter à un PC ou à un
équipement similaire pour configurer le variateur.
11 12 13 14 15 16 17 18 19
20
31 32 33 34 35
Illustration 86: Emplacement du port X0 sur la carte de commande
168 | Danfoss A/S © 2024.07
5 - NO
1 - Com
6 - NC
Fonction
Commun
Normalement ouvert (NO)
Normalement fermé (NF)
41 42 43 44
45 46 47 48
61 62
X0
Considérations relatives à l'installation électrique
4 - Com
X102
Borne X102
(Nom de la borne : T5)
Numéro
4
5
6
(1)
Fonction
Commun
Normalement ouvert (NO)
Normalement fermé (NF)
