Manuel de configuration | Variateurs de fréquence iC7-Automation
A
C

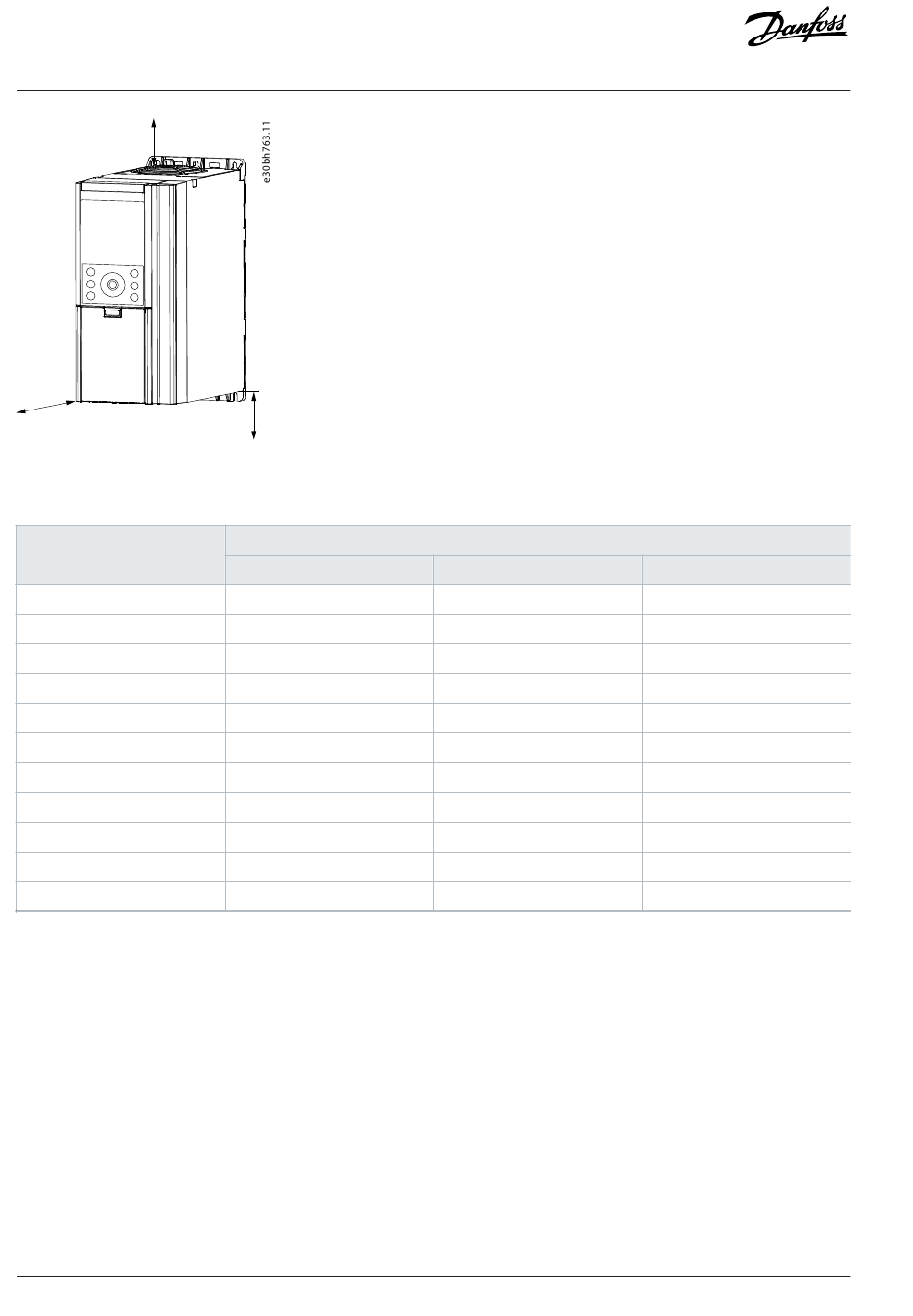

Illustration 78: Dégagement recommandé pour l'accès pour entretien
Tableau 69: Dégagements pour l'accès pour entretien
Châssis
FA02
FA03
FA04
FA05
Fx06
Fx07
Fx08
Fx09
Fx10
Fx11
Fx12
1) Lorsque l'on fait référence à toute la série au lieu d'une variante spécifique, Fx est utilisé. Par exemple, lorsque l'on décrit FA02 et FK02 comme une série, on utilise Fx02.
2) Espace suffisant dans le conduit de refroidissement, dépassant le besoin en refroidissement. Il est également possible de débrancher le variateur et de le retirer de l'installation à des
fins d'entretien.
3) Dégagement nécessaire pour retirer le capot.
4) Dégagement nécessaire pour ouvrir la porte.
150
| Danfoss A/S © 2024.07
B
Espace recommandé pour l'accès
Au-dessus (A) [mm (po)]
(2)
200 (7,9)
(2)
200 (7,9)
(2)
200 (7,9)
(2)
200 (7,9)
200 (7,9)
200 (7,9)
250 (9,8)
225 (8,8)
225 (8,8)
225 (8,8)
225 (8,8)
Considérations relatives à l'installation mécanique
En dessous (B) [mm (po)]
(2)
200 (7,9)
(2)
200 (7,9)
(2)
200 (7,9)
(2)
200 (7,9)
200 (7,9)
200 (7,9)
300 (11,8)
225 (8,8)
225 (8,8)
225 (8,8)
225 (8,8)
Avant (C) [mm (po)]
100 (3,9)
100 (3,9)
100 (3,9)
100 (3,9)
(3)
400 (15,7)
(3)
400 (15,7)
(3)
400 (15,7)
(4)
400 (15,7)
(4)
600 (23,6)
(4)
800 (31,5)
(4)
800 (31,5)
AJ319739940640fr-000501 / 136R0269
