Manuel de configuration | Variateurs de fréquence iC7-Automation
Lors de l'installation des câbles de commande, les fils sont connectés aux connecteurs des options sélectionnées, et le câble est fixé
(blindage connecté) dans la connexion à bride.
Pour plus de détails sur le câblage de commande des options, se reporter au Manuel d'utilisation des options d'extension fonctionnelle de la
série iC7.
11.6.9 Connexions des câbles de commande
Pour les châssis Fx06-Fx12, les connecteurs de commande sont situés comme indiqué sur l' . Le variateur est doté de points de jonction
pour fixer la position des fils.
FK09–FK10
See Tech. Doc
for Info
45 24V ST X1 X2
46 S.INA+ MS NS
14 DI2 13 DI1 48 S.FB+ 47 S.INB+
15 DI/DO1 X8
16 DI/DO2
17 DI3 45 GND
18 DI4 46 S.INA-
19 GND 20 GND 48 S.FB- 47 S.INB-
31 A01 61 24V ext
32 +10V 62 GND
33 AI1 34 AI2
35 GND
WARN
1 COM READY
2 NO FAUL
3 NC
4 COM PUSH
5 NO
6 NC

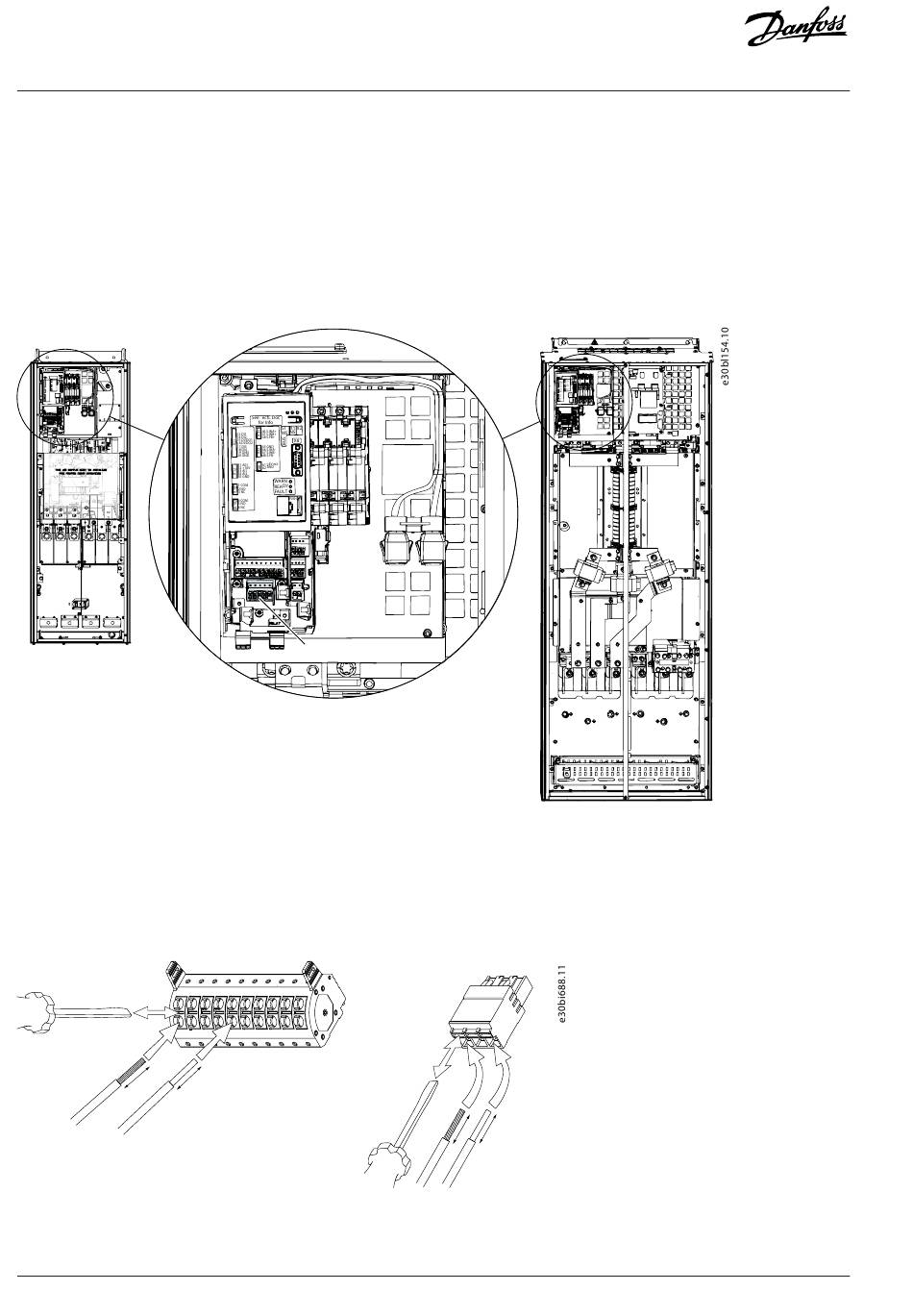

Illustration 91: Raccordements de la commande dans les châssis FK06-FK12
11.6.10 Tailles des fils de commande et longueurs de dénudage
Les connexions s'effectuent en enfonçant un fil solide dans le connecteur. En cas d'utilisation d'un fil flexible (multiconducteur), il est
recommandé d'utiliser des embouts. Lorsqu'un fil flexible est utilisé sans embout, le connecteur est poussé à l'aide d'un petit tournevis,
comme indiqué sur l' . La taille maximale du tournevis est de 3 mm (2,5 mm pour les connecteurs X31 et X32).
SL2.5
Illustration 92: Insertion des fils dans le connecteur
172 | Danfoss A/S © 2024.07
X12
10 mm
(0.4 in)
Considérations relatives à l'installation électrique
SL2.5
10 mm
(0.4 in)
FK11–FK12
