Manuel de configuration | Variateurs de fréquence iC7-Automation
Les interfaces de communication X1 et X2 se trouvent sur le dessus du variateur de fréquence, comme indiqué sur l' . Des connecteurs
RJ45 de qualité industrielle sont recommandés pour une connexion optimale.
Une plaque de fixation/écran combinée, la plaque CEM du bus de terrain, est disponible en tant qu'accessoire pour renforcer la fixation
mécanique des câbles. Pour plus de détails sur la commande, voir
Illustration 87: Emplacement de l'interface de communication, X1/X2 dans les châssis FA02-FA12 (avec la plaque CEM en option)
11.6.6.3 Emplacements des ports de communication dans les châssis FB09-FB12/FK06-FK12
Le port X0 se trouve sur la carte de commande et les ports de communication X1 et X2 sont situés à l'intérieur du variateur de fréquence.
La position des ports et le chemin de câblage recommandé sont indiqués sur l' et l' .

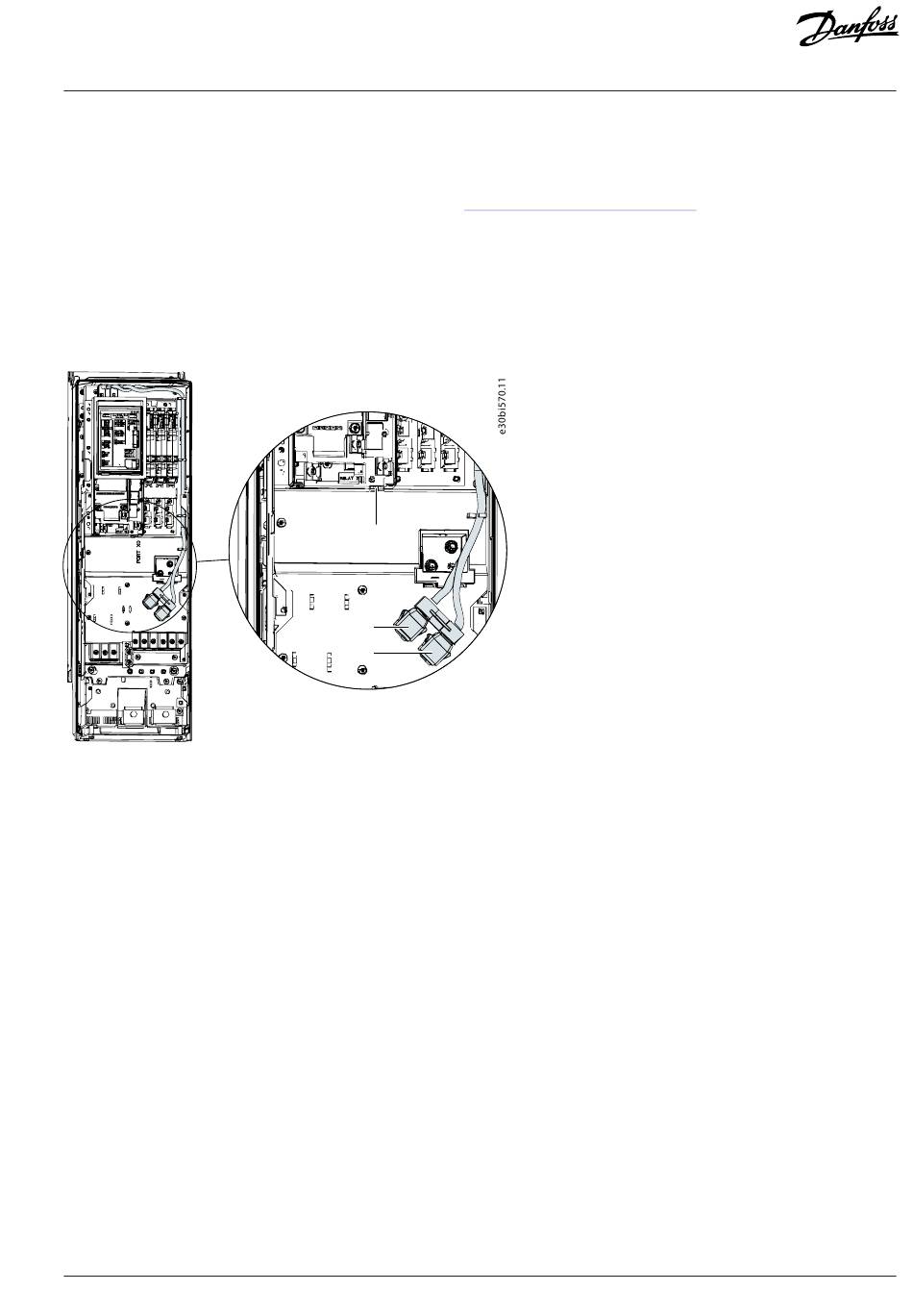

Illustration 88: Emplacements des ports de communication X0, X1 et X2 dans les châssis FK06-FK08
Danfoss A/S © 2024.07
12.5 Commande de pièces
X0
X1
X2
Considérations relatives à l'installation électrique
self-service.
