Illustration 70: Montage sur un socle
10.8.4 Orientation de montage
Le variateur peut être monté dans différents sens en fonction du châssis. Le montage dans des sens autres que vertical affecte les
performances du variateur. Voir le et le pour plus d'informations sur les effets du sens de montage sur les performances du variateur.
1

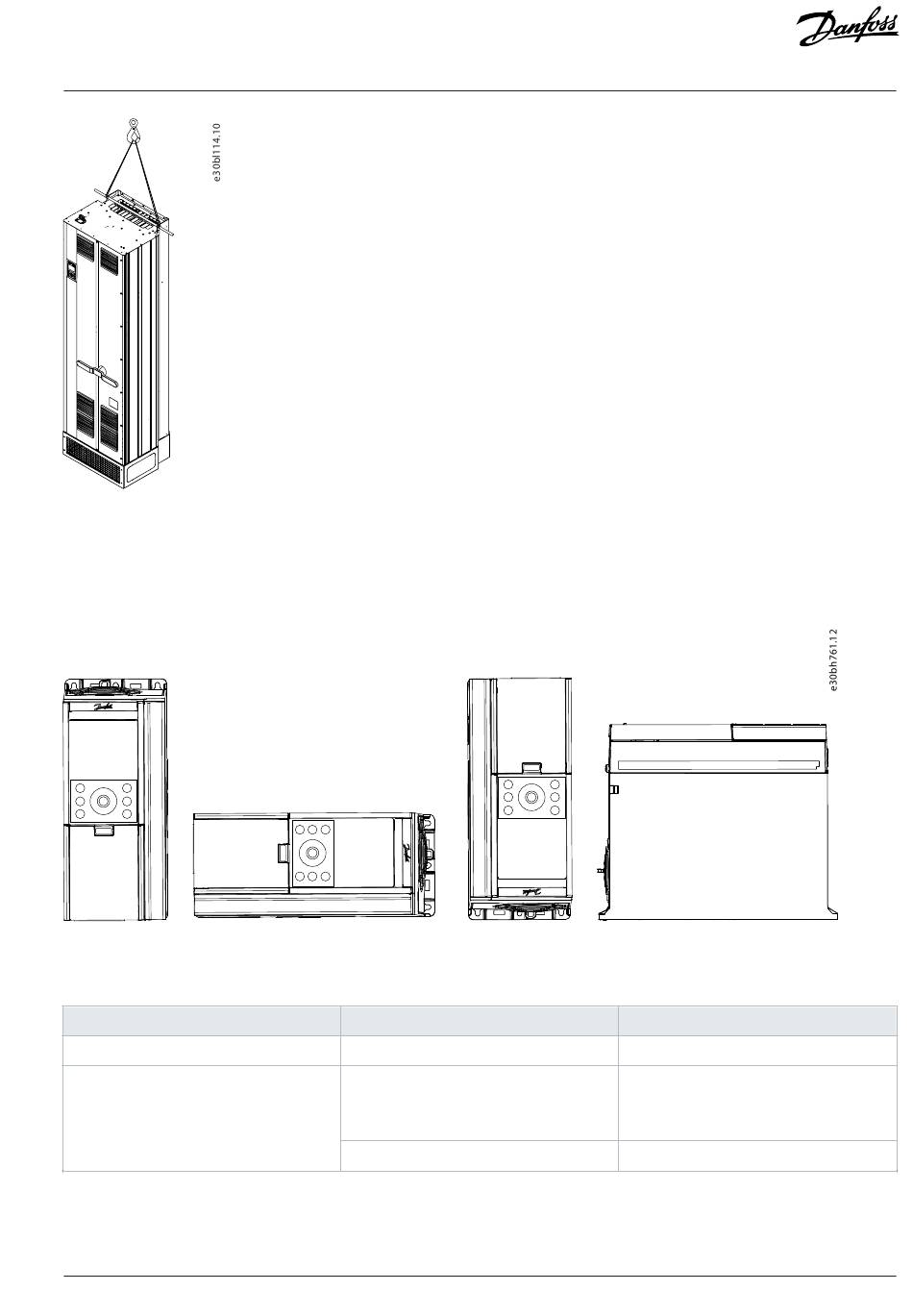

Illustration 71: Orientations de montage des variateurs
Tableau 58: Orientations de montage et effets sur les performances des variateurs IP20/UL type ouvert (FA02-FA12)
Orientation
1 – Installation verticale
2 – Installation horizontale (tourné à 90°)
Danfoss A/S © 2024.07
2
Autorisé pour le châssis
FA02-FA12
FA02-FA08
FA09-FA12
Considérations relatives à l'installation mécanique
3
Effets sur les performances
Aucun
• Robustesse limitée aux vibrations et aux
chocs
• Montage côte à côte impossible
Aucun
