Manuel de configuration | Variateurs de fréquence iC7-Automation
Le variateur de fréquence est étiqueté avec la classe d'efficacité et les pertes de puissance à 100 % du courant nominal de production de
couple et 90 % de la fréquence nominale du stator du moteur.
MyDrive® ecoSmart™
peut être utilisé pour :
Rechercher les données de charge partielle telles que définies dans la norme CEI 61800-9-2.
l
Calculer la classe d'efficacité et l'efficacité à charge partielle du variateur de fréquence et du système de variateur de puissance
l
(systèmes composés d'un variateur de fréquence, d'un moteur et de filtres de sortie).
Créer un rapport consignant les données de perte de charge partielle et la classe d'efficacité IE et IES.
l
4.2.2 Pertes de puissance et efficacité
Les éléments provoquant une perte de puissance dans le système sont indiqués dans l' .
Réseau et
alimentation
câblage
Souvent appelé VSD (variateur à vi tesse variable)

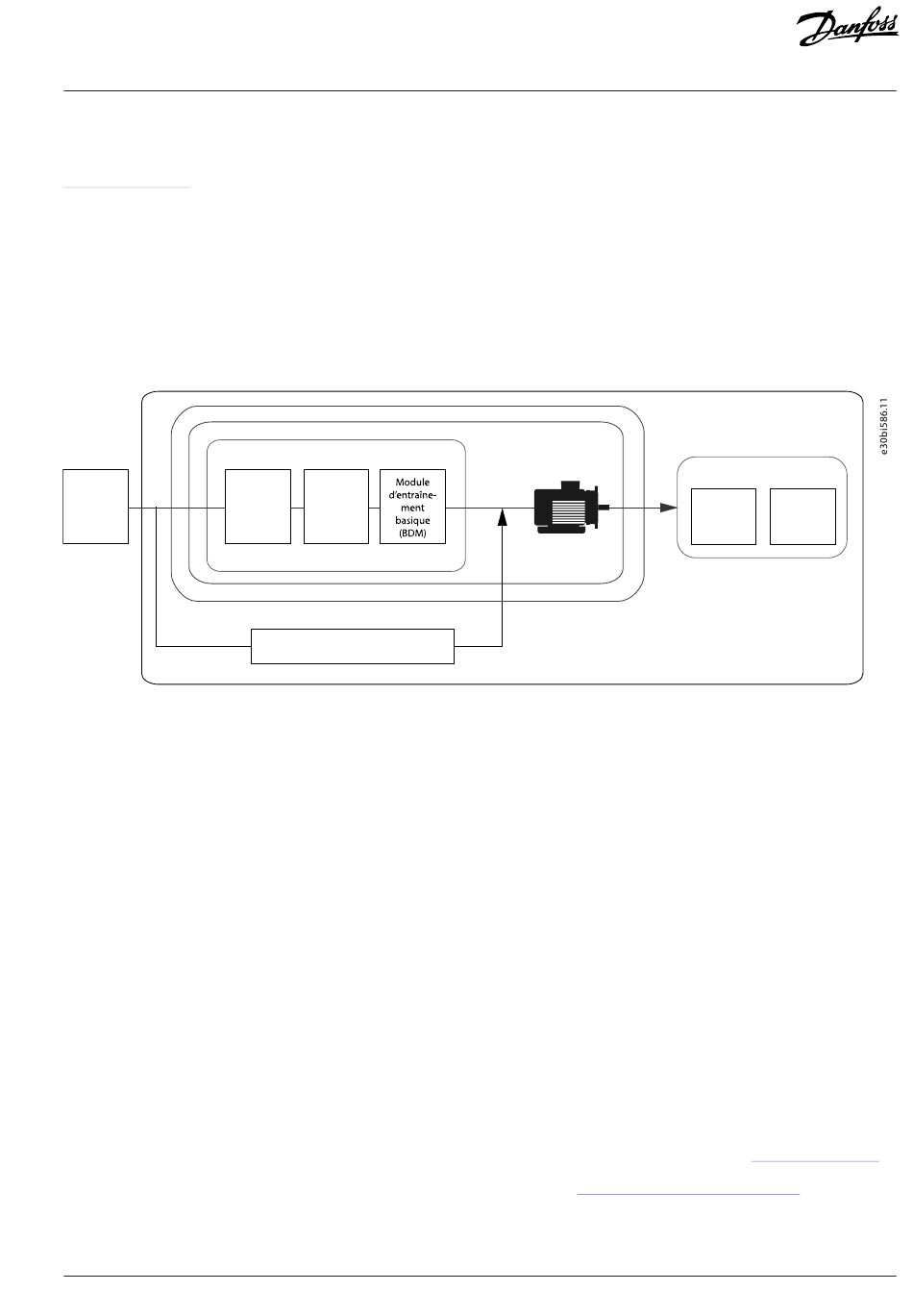

Illustration 2: Conception du système de variateur
Le variateur de fréquence lui-même ne fournit qu'une partie des pertes totales du système. Les composants suivants peuvent entraîner
des pertes dans le système :
Câble d'alimentation réseau
l
Filtre d'entrée externe (en option)
l
Variateur de fréquence (y compris filtres intégrés)
l
Filtre de sortie externe (en option)
l
Câble moteur
l
Moteur
l
Les pertes dans le câble d'alimentation réseau sont principalement dues à la résistance ohmique du câble. Pour minimiser les pertes, la
longueur du câble doit être courte et adaptée au courant nominal.
Les filtres d'entrée ajoutés en externe ajoutent des pertes dans le système. Des réactances de ligne utilisées pour équilibrer la charge de
phase fournissent des pertes dépendant de la charge allant jusqu'à 1-2 % de la pleine puissance. Des filtres harmoniques dédiés ont des
pertes de 2 à 5 % de la puissance maximale. La réduction de la distorsion harmonique réduit les pertes au niveau du câblage externe et
des transformateurs, ce qui réduit les pertes du système.
La perte du variateur de fréquence, également appelé module d'entraînement basique (BDM), dépend de la charge. Les classifications
spécifiques et les données de perte de puissance sont indiquées sur l'étiquette du produit et sont détaillées dans
Des informations spécifiques sur le variateur de fréquence sont disponibles au point
Danfoss A/S © 2024.07
Produit étendu
Système moteur
Système de variateur de puissan ce (PDS)
Module d'entraînement complet (CDM)
Section
Auxiliaires
Démarreur de moteur
(contacteur, démarreur progressif...)
Équipeme nt entraîné
Transmission
8.7 Données d'efficacité
énergétique.
AJ319739940640fr-000501 / 136R0269 |
Série iC7 Danfoss
Machine
de charge
MyDrive®
ecoSmart™.
21
