Manuel de configuration | Variateurs de fréquence iC7-Automation
1
2
3
4
5
6

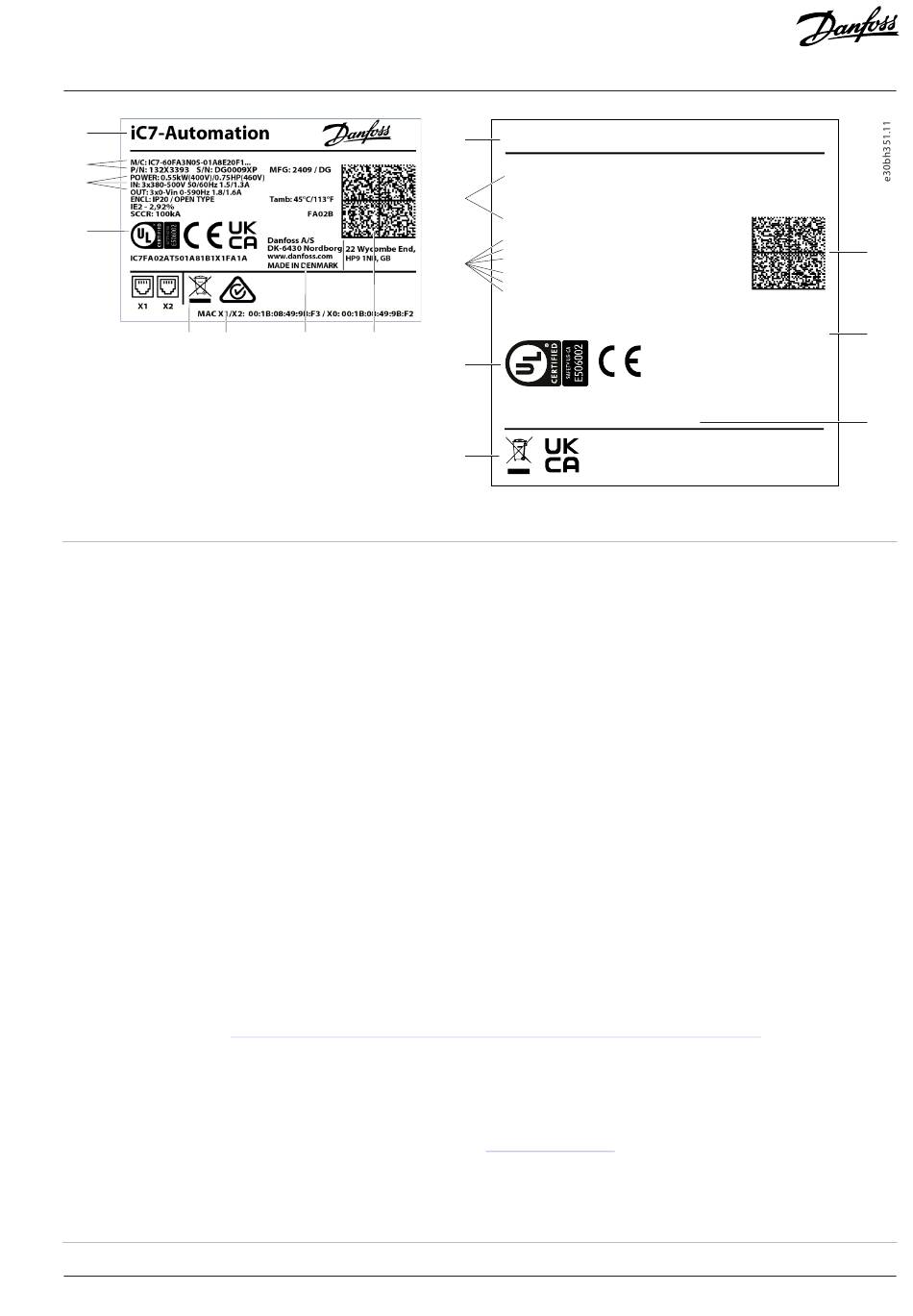

Illustration 53: Étiquettes de produit pour Fx02-Fx08 (gauche) et Fx09-Fx12 (droite)
1
Nom du produit
2
M/C, P/N, S/N, MFG
• M/C comprend les 22 premiers caractères du code du modèle pour les châssis Fx02-Fx08. Pour Fx09-Fx12, le code du
modèle complet est indiqué sur l'étiquette. Le code du modèle complet peut être lu à partir d'un paramètre dans le
variateur ou à partir du code 2D.
• P/N correspond au code produit actuel.
• S/N correspond au numéro de série.
• MFG indique l'année et la semaine de fabrication suivies de l'ID du site de montage.
3
Caractéristiques du produit
• La valeur nominale est indiquée sur trois lignes :
-La 1re ligne indique le dimensionnement puissance du moteur type aux tensions référencées.
-La 2e ligne indique les valeurs nominales d'entrée (plage de tension, fréquence et courant d'entrée à des tensions
d'alimentation données).
e
-La 3
ligne indique les valeurs nominales de sortie (plage de tension, fréquence et courants de sortie nominaux aux
tensions d'alimentation données).
Si le variateur présente des valeurs nominales différentes en modes LO et HO, ces deux valeurs sont indiquées.
• Protection : Indique la classe de protection du variateur comme classe de protection contre les infiltrations et comme étant
conforme à la norme UL.
• Température ambiante : Indique la plage de température ambiante sans déclassement nécessaire. Pour des données
complètes, voir
10.6.1 Vue d'ensemble du déclassement en fonction des conditions de
• Classe d'efficacité : Classe d'efficacité selon la directive ErP. Valeur donnée pour 90 % de la fréquence/100 % du point de
fonctionnement actuel. Pour plus de détails, voir MyDrive® Select.
• Désignation du châssis : Désignation du châssis du variateur, facilitant la consultation des documents.
• SCCR : Le SCCR décrit le courant nominal de court-circuit maximal autorisé. Pour plus d'informations sur les courants
nominaux de court-circuit avec un fusible spécifique, voir
4
Conformité UL et CE
Les codes de conformité sont indiqués avec des informations détaillées sur les limitations d'approbation (le cas échéant).
5
Autres avertissements et informations de conformité
Danfoss A/S © 2024.07
1
2
3
7
8
4
5
Considérations relatives à l'installation mécanique
iC7-Automation
M/C:
IC7-60FA3N05-
302AE54F2+ACBC+AGCX+AHHX+AIC1+AJFD+AMMX+APHS+BAMT+BD
BA+BEF1+BF20+CAM0+CCR0+DAAU
P/N: 137H0297
S/N: DL0001MD
POWER: 160kW(400V)/250HP(460V), Low Overload
IN: 3x380-500V 50/60Hz 291/291A
OUT: 3x0-Vin 0-590Hz 302/302A
POWER: 132kW(400V)/200HP(460V), High Overload
IN: 3x380-500V 50/60Hz 236/231A
OUT: 3x0-Vin 0-590Hz 245/240A
ENCL: IP54 / TYPE 12
Tamb: 40°C/104°F
Eff. Cls: IE2 - 1,93%
SCCR: 100kA
IC7FB09AT5302A4C13XFA1A
MAC: 00:1B:08:33:53:9F / 00:1B:08:33:53:9E
8.4.1 Vue d'ensemble
AJ319739940640fr-000501 / 136R0269 |
MFG: 2327 / DL
Danfoss A/S
DK-6430 Nordborg
FB09C
22 Wycombe End,
HP9 1NB, GB
www.danfoss.com
ASSEMBLED IN USA
fonctionnement.
8
7
6
125
