Manuel de configuration | Variateurs de fréquence iC7-Automation
Une entrée Safe Torque Off (SIL 3, PL e) double canal isolée galvaniquement est proposée de série dans le variateur. Il contient également
une sortie de retour STO qui peut être utilisée comme signal d'état ou comme signal de diagnostic vers un équipement de sécurité
externe. Cette version de sécurité fonctionnelle ne peut pas être mise à niveau sur site.
Il est également possible de sélectionner une option de sécurité fonctionnelle avec STO, SS1-t et prise en charge du bus de terrain
de sécurité. Cette option comprend une entrée double canal configurable et prend en charge les fonctions STO et Arrêt de sécurité
temporisé 1 (SS1-t). Des bus de terrain sécurisés sont également pris en charge.
Pour plus de détails sur la commande d'options de sécurité fonctionnelle, voir
5.6 Capacité de surcharge
5.6.1 Vue d'ensemble du profil de charge
Lors de la sélection d'un variateur, il est important de connaître les caractéristiques et le cycle de charge de l'application pour garantir
des performances optimales.
Le courant de sortie nominal est sélectionné en fonction du profil de charge de l'application. En outre, un déclassement du courant de
sortie peut être nécessaire, par exemple, si la température de fonctionnement est augmentée ou si le variateur est installé à une altitude
supérieure à 1 000 m (3 300 pi). Pour plus d'informations sur le déclassement, voir
des conditions de fonctionnement.
Les variateurs iC7 sont classés selon trois catégories de courant de sortie :
Surcharge faible (LO) : 110 % de charge pendant au moins 1 min toutes les 10 min
l
Surcharge élevée (HO1) : Jusqu'à 160 % de charge pendant 1 min toutes les 10 min, avec un couple de décrochage allant jusqu'à
l
200 %
Surcharge élevée avec usage intensif (HO2) : Jusqu'à 160 % de charge pendant 1 min toutes les 5 min, avec un couple de
l
décrochage allant jusqu'à 200 %, au démarrage du process
170
160
150
140
130
120
110
100
90
-1 0 1 2 3 4 5 6 7 8 9 10 11 12
LO

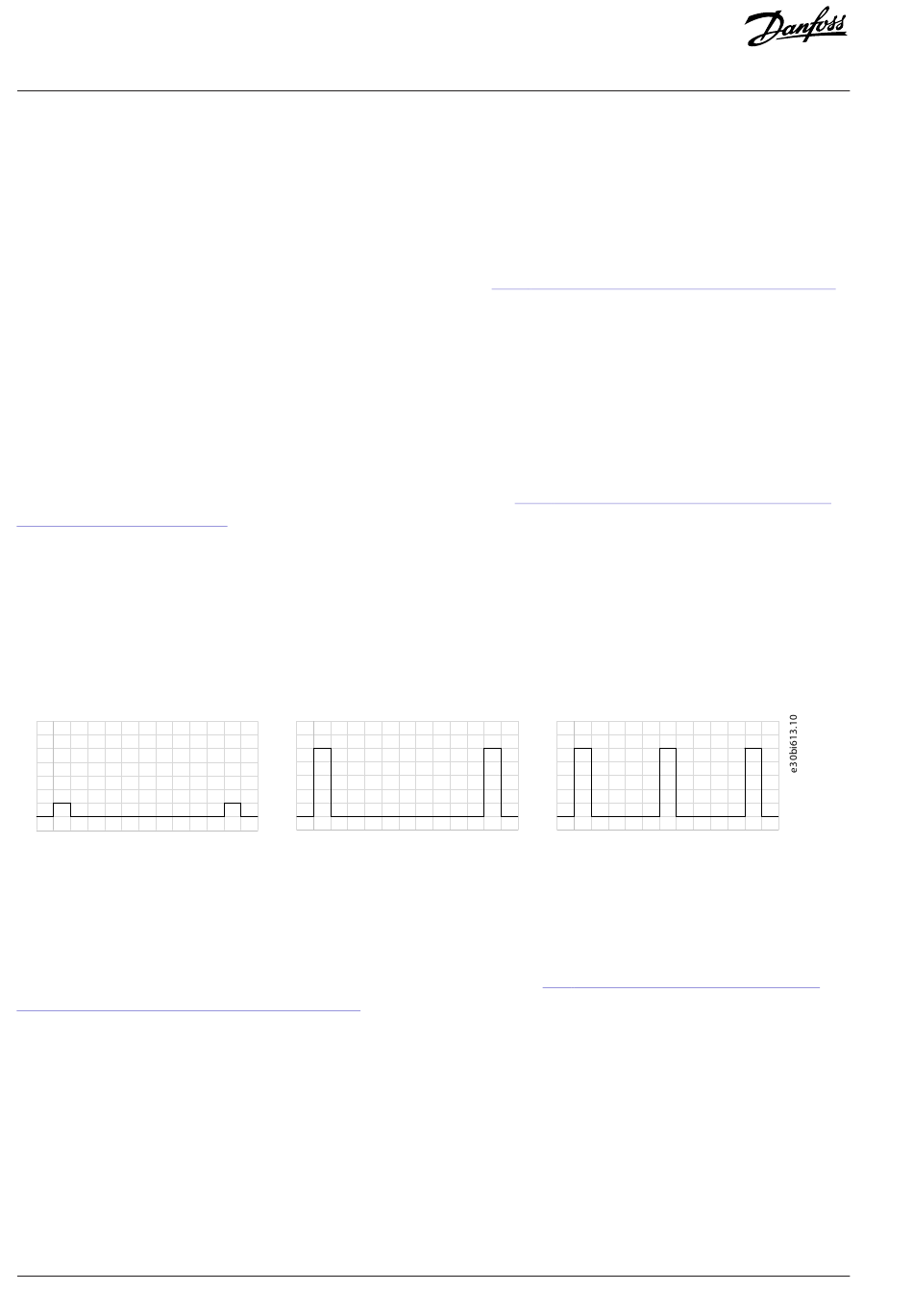

Illustration 6: Courbes de surcharge faible, surcharge élevée et surcharge élevée avec usage intensif
Pour le démarrage des moteurs, un couple de décrochage de courte durée peut être appliqué pendant 3 s. La valeur nominale dépend
du réglage et du courant nominal actuel.
Pour les valeurs nominales des variateurs à la tension et à la fréquence nominales, voir
fréquence avec une tension d'alimentation de
MyDrive® Select peut également être utilisé pour prendre en charge la sélection du variateur, y compris les calculs et les optimisations.
5.6.2 Surcharge faible (LO)
Le profil de surcharge faible prend en charge les applications fonctionnant à une charge constante ou à variation lente, lorsqu'une
capacité de surcharge limitée est nécessaire. Il est généralement utilisé dans des applications avec une charge de couple variable.
Le profil de surcharge faible permet au variateur de fonctionner à 110 % de charge pendant au moins 1 min toutes les 10 min.
Les applications types dans lesquelles le profil de surcharge faible est utilisé sont les suivantes :
Ventilateurs
l
28 | Danfoss A/S © 2024.07
170
160
150
140
130
120
110
100
90
-1 0 1 2 3 4 5 6 7 8 9 10 11 12
HO1
380-500 V.
12.2.4 Caractéristiques de la carte de commande
10.6.1 Vue d'ensemble du déclassement en fonction
170
160
150
140
130
120
110
100
90
-1 0 1 2 3 4 5 6 7 8 9 10 11 12
8.2.2 Valeurs nominales pour les variateurs de
AJ319739940640fr-000501 / 136R0269
Variateurs de fréquence iC7
(+Bxxx).
HO2
