Manuel de configuration | Variateurs de fréquence iC7-Automation
10.8.8 Refroidissement
10.8.8.1 Vue d'ensemble du refroidissement
Tous les variateurs de fréquence sont refroidis par un débit d'air pulsé. Les châssis Fx09-Fx12 sont équipés d'un refroidissement par canal
arrière, ce qui permet d'installer le variateur plus facilement.
Pour toutes les installations, la température du site d'installation doit être maintenue dans la plage de température de fonctionnement
spécifiée par ventilation ou refroidissement. La qualité de l'air de refroidissement doit être conforme aux conditions environnementales
définies dans les spécifications techniques (poussière, particules en suspension dans l'air, substances chimiques).
Pour plus d'informations sur la perte de puissance et le débit d'air de refroidissement requis, voir
d'air et niveaux sonores.
10.8.8.2 Refroidissement par air pulsé
Tous les variateurs sont refroidis par un débit d'air pulsé. Pour assurer un bon refroidissement, prévoir un dégagement suffisant au-
dessus et en dessous du variateur.
A
C C
B

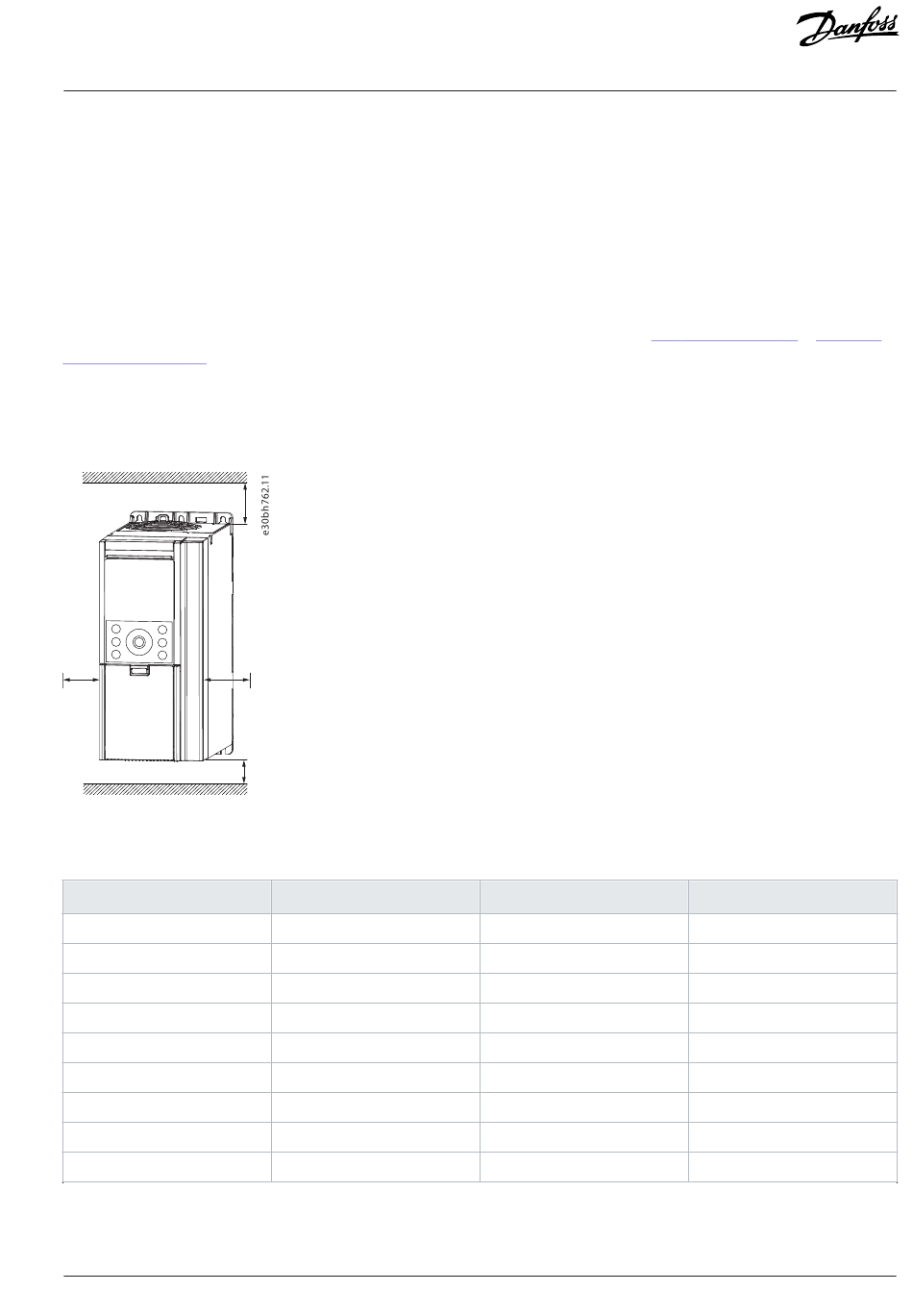

Illustration 76: Dégagement pour le refroidissement
Tableau 66: Dégagements pour le refroidissement pour les châssis IP20/UL type ouvert
Châssis
FA02
FA03
FA04
FA05
FA06
FA07
FA08
FA09
FA10
Danfoss A/S © 2024.07
A [mm (po)]
100 (3,9)
100 (3,9)
100 (3,9)
100 (3,9)
200 (7,9)
200 (7,9)
200 (7,9)
225 (8,9)
225 (8,9)
Considérations relatives à l'installation mécanique
8.6.1 Perte de puissance
(1)
B [mm (po)]
100 (3,9)
100 (3,9)
100 (3,9)
100 (3,9)
200 (7,9)
200 (7,9)
200 (7,9)
225 (8,9)
225 (8,9)
AJ319739940640fr-000501 / 136R0269 |
et 8.6.2 Débit
C [mm (po)]
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
0 (0)
