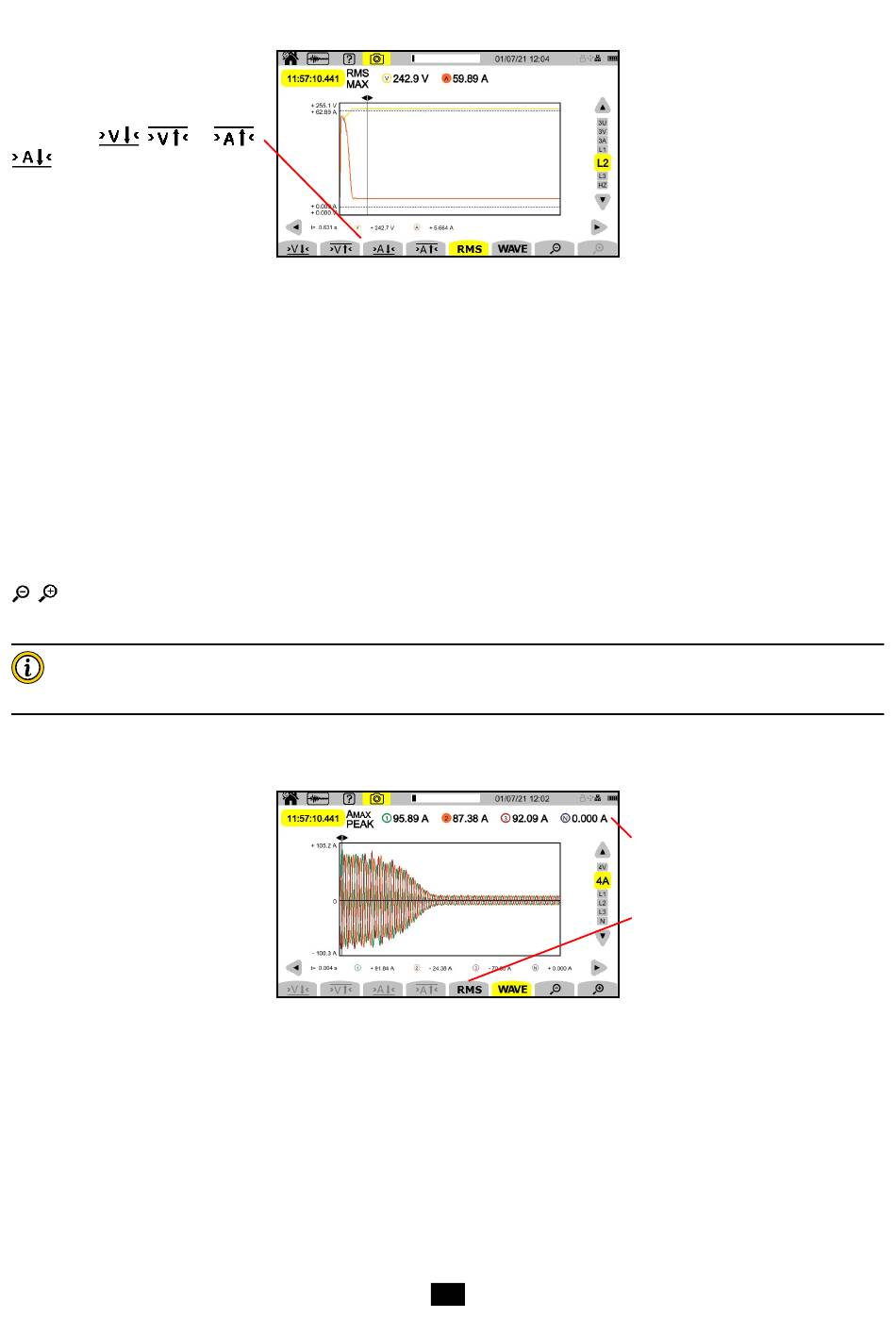

Capture de courant d'appel en RMS en L1
Les touches
,
permettent de positionner le
curseur sur la valeur minimale ou
maximale en tension ou en courant.
11.3.2. VALEURS INSTANTANÉES
Appuyez sur la touche WAVE pour voir les valeurs instantanées en tension et en courant.
Cet enregistrement affiche tous les échantillons. Il et beaucoup plus précis que le RMS qui n'affiche qu'une valeur par demi-période.
Pour modifier le filtre d'affichage, utilisez les touches ▲ ▼.
■ 4V : pour afficher les 3 tensions simples et le neutre.
■ 3U : pour afficher les 3 tensions composées.
■ 4A : pour afficher les 3 courants et le courant du neutre.
■ L1, L2, L3 : pour afficher le courant et la tension sur les phases L1, L2 et L3.
■ N : pour afficher le courant et la tension sur le neutre.
Le curseur permet de connaître les valeurs sur les courbes affichées.
Pour déplacer le curseur, utilisez les touches ◄ ►.
: pour augmenter ou diminuer l'échelle des temps.
La durée maximale d'un enregistrement RMS+WAVE est de 10 minutes. Dans ce cas, l'ouverture d'une capture WAVE peut
prendre plusieurs minutes, voire être refusée par l'appareil. Retirez alors la carte SD de l'appareil (voir § 3.5), insérez-la
dans un PC et ouvrez la capture avec le logiciel PAT3 (voir § 16).
Capture de courant d'appel en valeurs instantanées en 4A
, et
Figure 128
Figure 129
77
Valeurs absolues des valeurs instan-
tanées maximales.
Pour passer en RMS.
