Le symbole
à proximité du numéro de la voie signale que la valeur de la tension ainsi que toutes les grandeurs qui en dépendent
sont douteuses. La voie courant associée et les tensions combinées associées sont également marquées. Par exemple, si V1 est
marquée, alors A1, U1 et U3 seront également marquées.
Les signalements concernent les creux de tension, les surtensions, les coupures et les variations rapides de tension.
Pour diminuer ou augmenter l'échelle de temps des courbes, utilisez

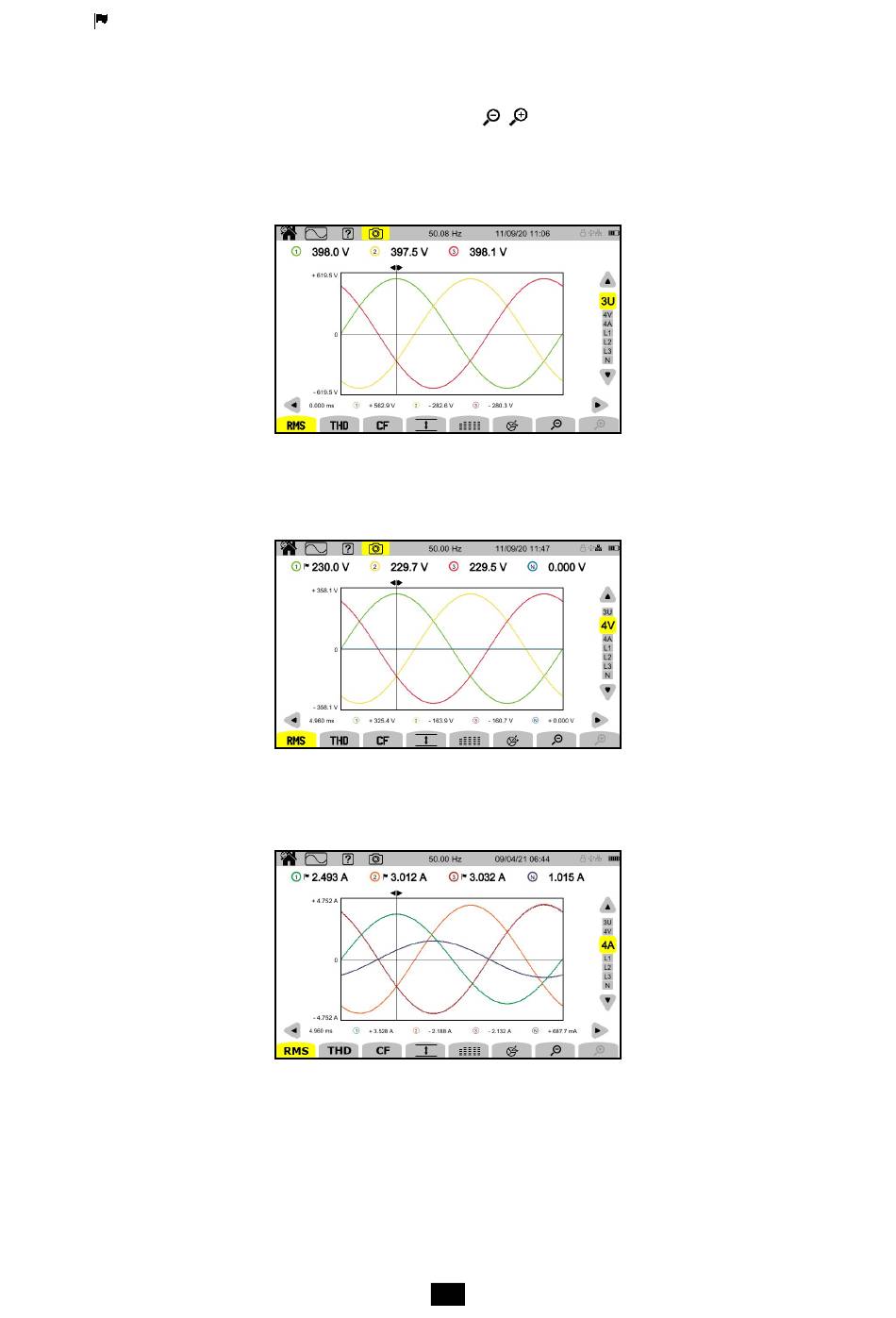

Filtre d'affichage RMS 3U
Pour afficher les courbes instantanées des tensions composées ainsi que leurs valeurs RMS.
Filtre d'affichage RMS 4V
Pour afficher les courbes instantanées des tensions simples ainsi que leurs valeurs RMS.
Filtre d'affichage RMS 4A
Pour afficher les courbes instantanées des courants ainsi que leurs valeurs RMS.
.
Figure 66
Figure 67
Figure 68
52
