Pour des enregistrements répétés,
■ la durée de la capture (entre 1 minute et 99 jours),
■ le nom de l'enregistrement.
Le nombre de capture est toujours égal à 1.
3.10.5. MODE ALARME
Le mode alarme
, permet de surveiller une ou plusieurs grandeurs, soit en valeur absolue, soit en valeur signée. À chaque
fois qu'une grandeur franchit le seuil que vous avez défini, l'appareil enregistre les informations concernant ce franchissement.
Pour configurer les alarmes, sélectionnez
Alarme active ou non.
Grandeur à surveiller.
Période de calcul de la grandeur.
Voies à surveiller .
Il y a 40 alarmes possibles.
Pour chacune d'elle vous devez définir :
■ La grandeur à surveiller parmi les grandeurs suivantes :
■ Hz,
■ Urms, Vrms, Arms,
■ |Udc|, |Vdc|, |Adc|,
■ |Upk+|, |Vpk+|, |Apk+|, |Upk-|, |Vpk-|, |Apk-|,
■ Ucf, Vcf, Acf,
■ Uthdf, Vthdf, Athdf, Uthdr, Vthdr, Athdr,
■ |P|, |Pdc|, |Q
|, N, D, S,
f
■ |PF|, |cos φ | (ou |DPF| ou |PF
■ u
, a
, u
, a
,
2
2
0
0
■ VMSV1, UMSV1, VMSV2, UMSV2,
■ Ud, Vd, Ad,
■ U-h, V-h, A-h, U-ih, V-ih, A-ih.
Pour plus d'information sur ces grandeurs, reportez-vous au glossaire § 20.13.
■ Le rang d'harmonique (entre 0 et 127), pour U-h, V-h, A-h, U-ih, V-ih et A-ih uniquement.
■ La période de calcul de la valeur.
Pour les signaux alternatifs :
■ 1/2c : 1 cycle tous les demi-cycles. La valeur est mesurée sur un cycle en commençant à un passage par zéro de la
composante fondamentale, et rafraîchie à chaque 1/2 cycle.
■ 10/12c : 10 cycles pour du 50 Hz (42,5 à 57,5 Hz) ou 12 cycles pour du 60 Hz (51 à 69 Hz),
■ 150/180c : 150 cycles pour du 50 Hz (42,5 à 57,5 Hz) ou 180 cycles pour du 60 Hz (51 à 69 Hz).
■ 10s.
Pour les signaux continus :
■ 200ms
■ 3s
■ La ou les voies à surveiller. L'appareil vous propose une liste en fonction du branchement que vous avez défini.
■ 3L : chacune des 3 phases,
■ N : le neutre,
■ 4L : chacune des 3 phases et le neutre,
■ Le sens de l'alarme (< ou >).
■ La valeur du seuil.
■ La valeur de l'hystérésis : 1 %, 2 %, 5 % ou 10 %.
■ La durée minimale de dépassement du seuil.
Choisissez ensuite d'activer l'alarme
(QuickStart) permet de définir :
.

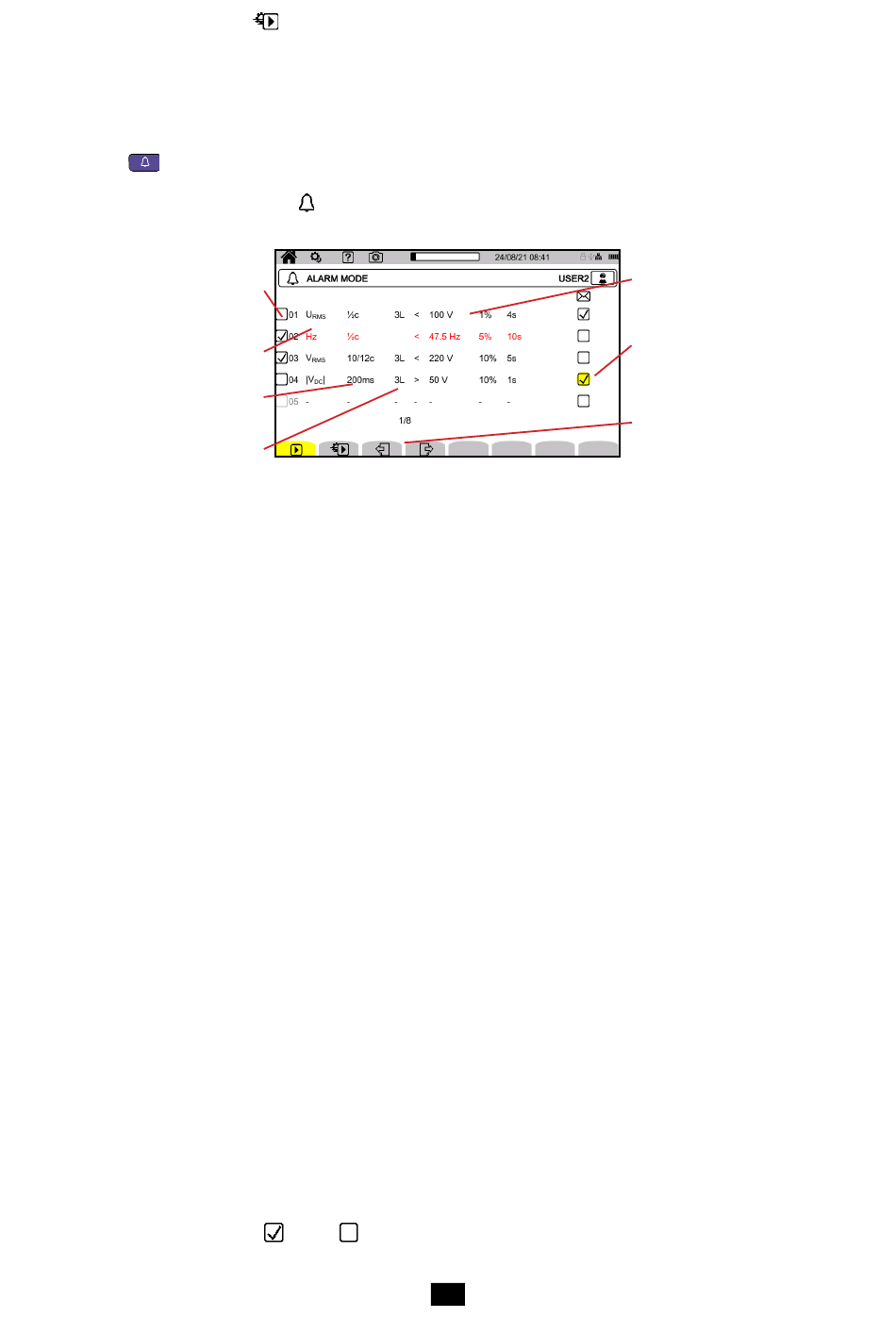

Figure 47
|), |tan φ|, P
, P
, FHL, FK, KF,
1
st
lt
ou non
en cochant la case.
41
Valeur du seuil, hystérésis, durée du
dépassement.
Envoi d'un mail lorsque le seuil est
franchi.
8 pages de 5 alarmes chacune.
