Filtre d'affichage
3A

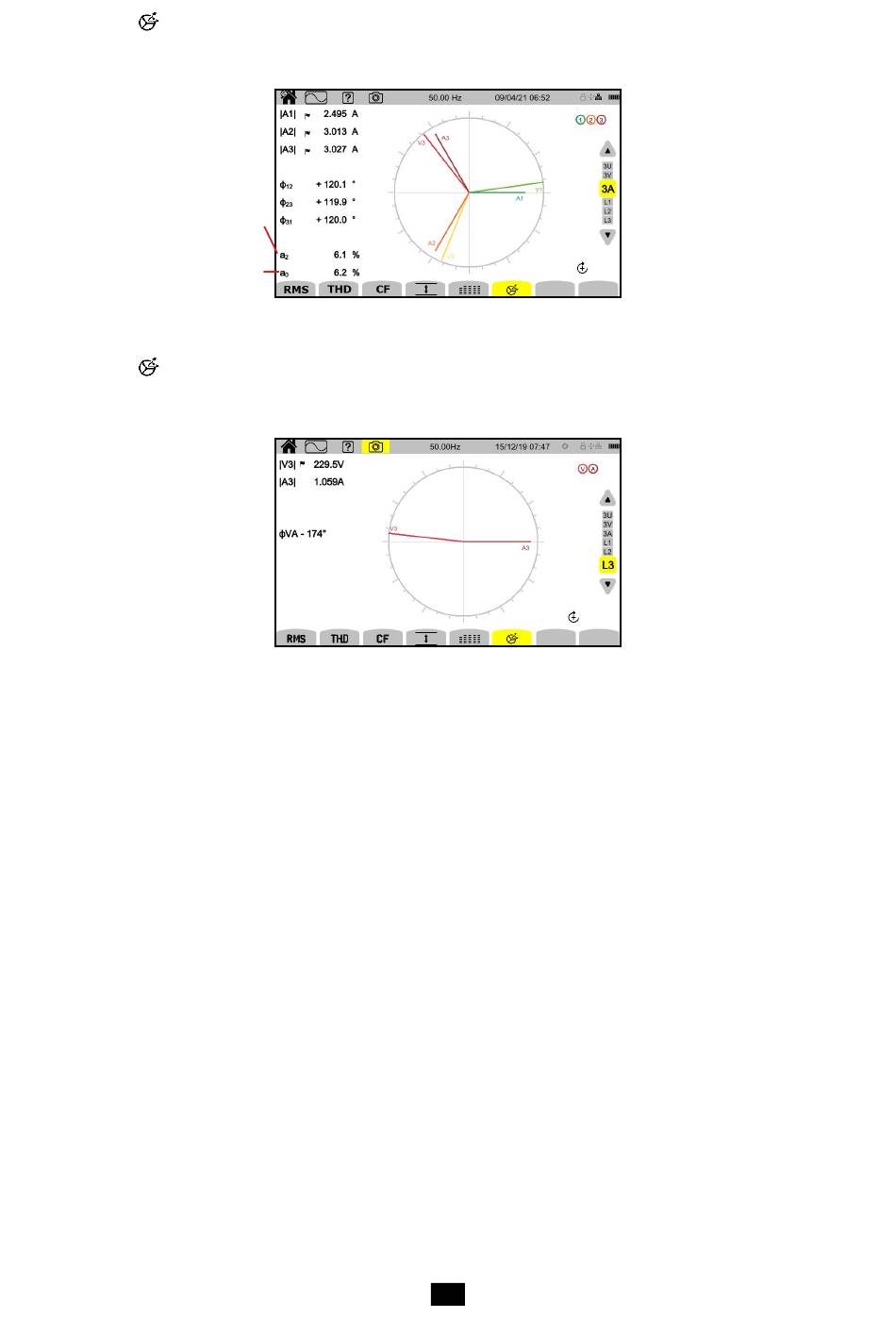

Pour afficher le diagramme de Fresnel des courants et des tensions simples.
A1 est en référence. Le choix du courant ou de la tension en référence peut se modifier dans la configuration (voir § 3.9.1).
Taux de déséquilibre inverse.
Taux de déséquilibre homopolaire.
Filtre d'affichage
L3
Pour afficher le diagramme de Fresnel de la tension et du courant de la phase 3.
A3 est en référence. Le choix du courant ou de la tension en référence peut se modifier dans la configuration (voir § 3.9.1).
Les filtres d'affichage L1 et L2 sont similaires mais pour la phase 1 et la phase 2.
Figure 79
Figure 80
57
