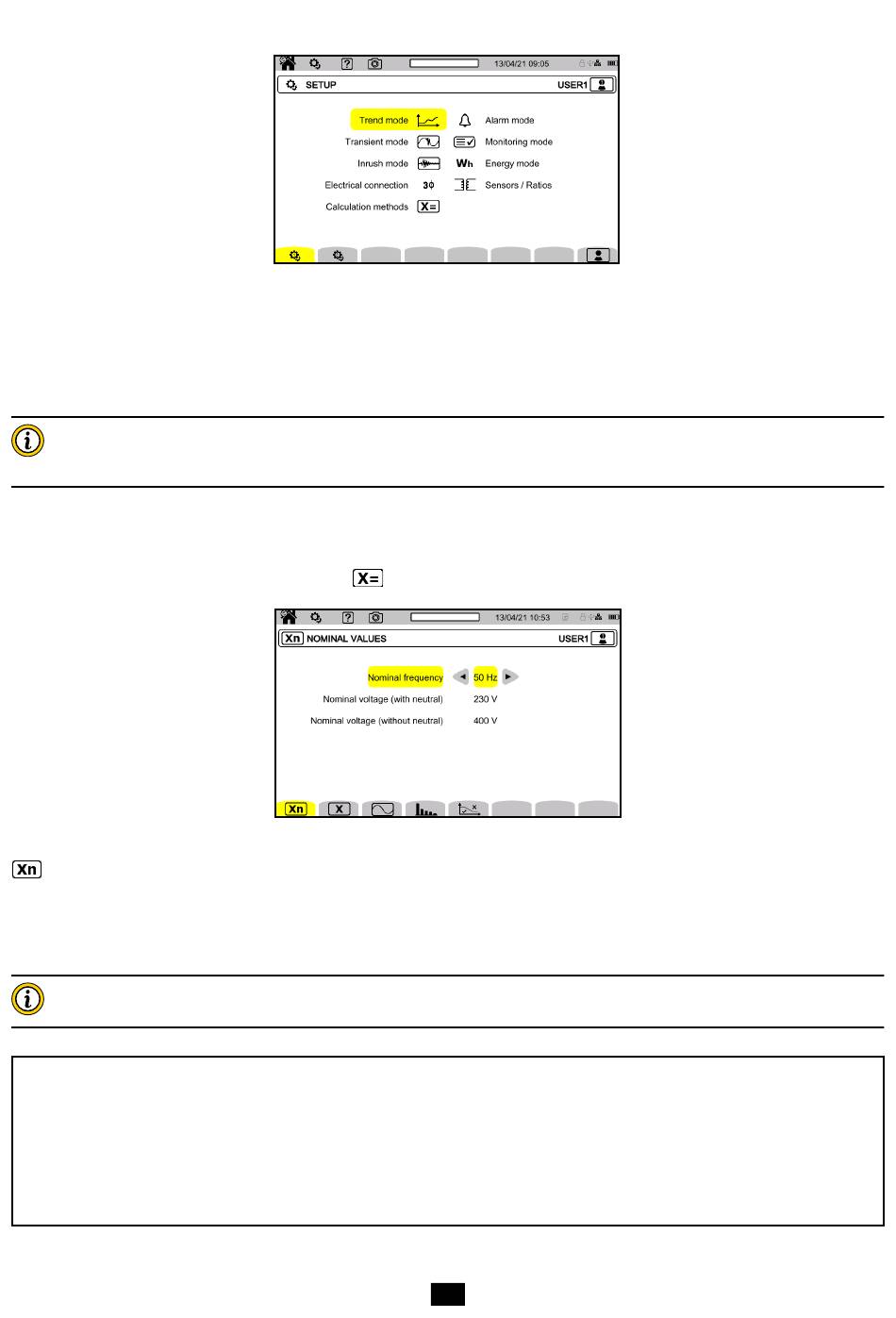

3.9. CONFIGURATION DES MESURES
Avant d'effectuer des mesures, vous devez définir ou adapter les paramètres suivants :
■ Les méthodes de calcul,
■ Le réseau de distribution et le branchement,
■ Les ratios de tension, les capteurs de courant, leurs gammes et leurs ratios.
La modification de la configuration des mesures n'est pas possible si la configuration est verrouillée ou si l'appareil est en
cours d'enregistrement, en comptage d'énergie (même si le comptage est suspendu), en enregistrement de transitoires,
d'alarmes ou en capture de courants d'appel.
3.9.1. MÉTHODES DE CALCUL
Pour choisir les méthodes de calcul, sélectionnez
pour définir les valeurs nominales :
■ La fréquence nominale (50 ou 60 Hz)
■ La tension nominale,
■ La tension nominale entre phases.
La tension nominale simple et la tension nominale entre phases sont réglables indépendamment. Pensez à bien les régler
toutes les deux.
La tension nominale configurée ici est la Tension Nominale Système (U
Déclarée (U
) aux bornes de l'appareil.
din
Dans le cas de réseaux électriques Moyenne Tension ou Haute Tension, il peut y avoir un transformateur abaisseur entre le
réseau et l'appareil de mesure.
Il est possible de configurer U
phase et neutre.
L'incertitude du ratio des transformateurs abaisseurs impacte la précision de la mesure : la mesure n'est garantie que lorsque
le ratio est égal à 1 et que U
.
entre 50 V et 650 kV, mais U
n
= U
.
din
n
Figure 33
Figure 34
). À ne pas confondre avec la Tension Nominale d'Entrée
n
ne doit jamais dépasser 1000 V entre phases et 400 V entre
din
29
