Système de distribution
Triphasé 4 fils (L1, L2, L3 et N)
Indiquez les tensions qui seront
branchées : les 3 tensions (3V)
ou seulement 2 (V1V2, V2V3
ou V3V1).
Si vous ne branchez que 2
tensions, les 3 phases doivent
être équilibrées (méthode des 2
éléments ½).
Triphasé 5 fils (L1, L2, L3, N
et terre)
Indiquez les tensions qui seront
branchées : les 3 (3V) ou seule-
ment 2 (V1V2, V2V3 ou V3V1).
Si vous ne branchez que 2
tensions, les 3 phases doivent
être équilibrées (méthode des 2
éléments ½).
Réseau
Triphasé 4 fils avec neutre et sans terre
Triphasé 4 fils en triangle «high leg» ouvert avec neutre
et sans terre
Triphasé 4 fils en triangle «high leg» avec neutre et sans
terre
Triphasé 5 fils en étoile avec terre et neutre
Triphasé 5 fils en triangle «high leg» ouvert avec terre et
neutre
Triphasé 5 fils en triangle avec terre et neutre
35

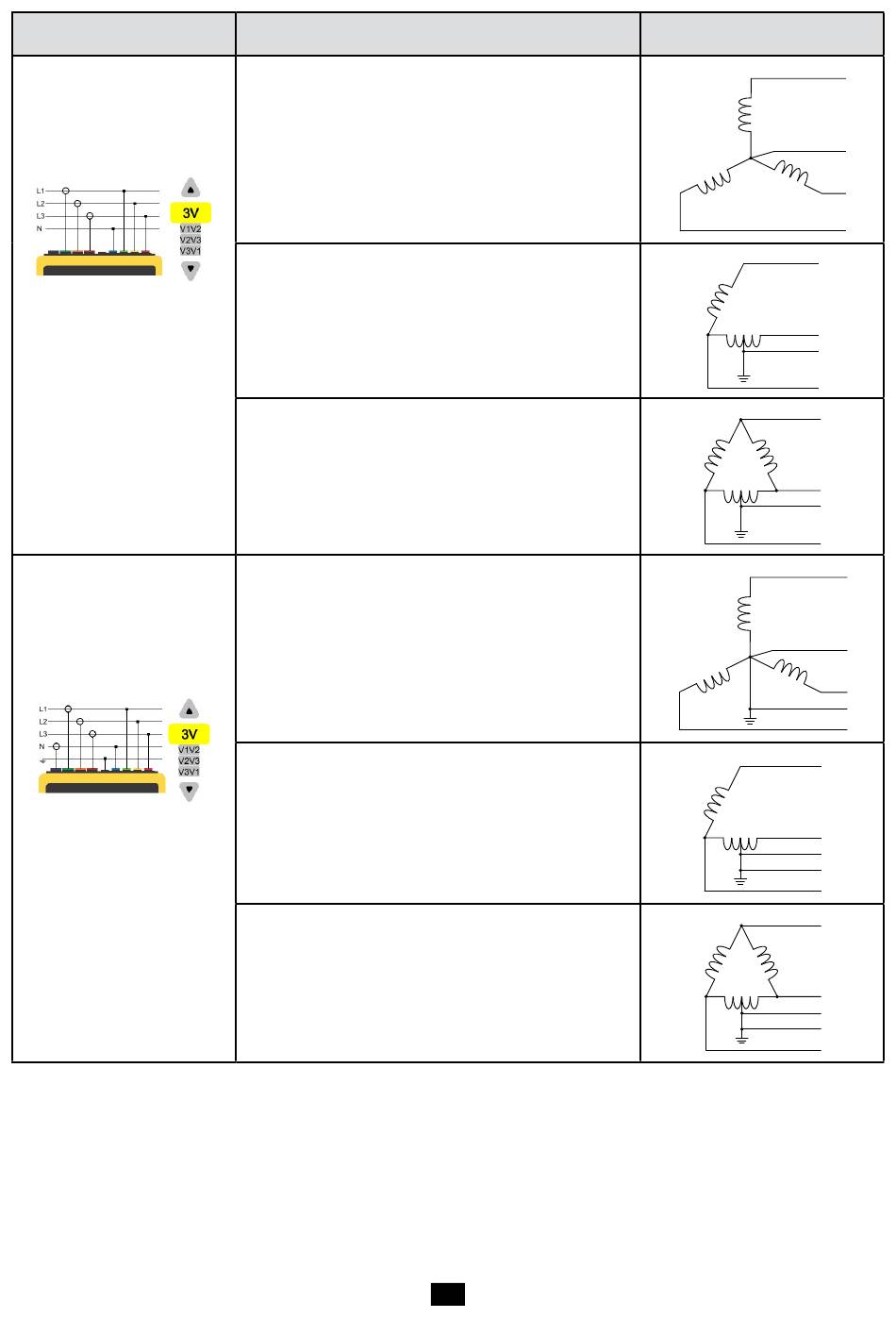

Schéma électrique
L3
N
L1
L2
L3
L1
N
L2
L3
L1
N
L2
L3
N
L1
GND
L2
L3
L1
N
GND
L2
L3
L1
N
GND
L2
