4.4.3. RÉSEAU TRIPHASÉ
Pour le triphasé 4 et 5 fils, indiquez les tensions qui seront branchées : les 3 tensions (3V) ou seulement 2 (V1 et V2, ou V2 et
V3 ou V3 et V1).
4.4.4. PROCÉDURE DE BRANCHEMENT
En fonction du réseau, toutes les bornes et les capteurs ne sont pas forcément connectés.
Dans le cas d'un branchement sans neutre, reliez les bornes N et GND ensemble.
Le CA 8345 possède un niveau très élevé de sécurité et de protection contre les branchements erronés et dangereux : toutes les
entrées, y compris la terre, sont protégées par une impédance série. Mais cela présente l'inconvénient que lorsqu'une entrée est
accidentellement débranchée, la voie correspondante peut afficher une tension non nulle.
Afin de prévenir ce phénomène, veillez à raccorder votre appareil à la terre. Pour cela, branchez le cordon de terre fonctionnelle
(en option) sur la prise USB A en face avant.
Le respect de la procédure ci-dessous limite au maximum les erreurs de branchement et permet d'éviter les pertes de temps.
■ Connectez le cordon de la terre entre la borne
■ Connectez le cordon du neutre entre la borne de tension N et le neutre du réseau.
■ Branchez le capteur de courant du neutre sur la borne de courant N puis enserrez le câble du neutre.
■ Connectez le cordon de la phase L1 entre la borne de tension L1 et la phase L1 du réseau.
■ Branchez le capteur de courant de la phase L1 sur la borne de courant L1 puis enserrez le câble de la phase L1.
■ Connectez le cordon de la phase L2 entre la borne de tension L2 et la phase L2 du réseau.
■ Branchez le capteur de courant de la phase L2 sur la borne de courant L2 puis enserrez le câble de la phase L2.
■ Connectez le cordon de la phase L3 entre la borne de tension L3 et la phase L3 du réseau.
■ Branchez le capteur de courant de la phase L3 sur la borne de courant L3 puis enserrez le câble de la phase L3.
Si vous avez branché un capteur de courant à l'envers, vous pouvez directement corriger ce branchement dans la configuration.
Appuyez successivement sur
Procédure de déconnexion :
■ Procédez à l'inverse de l'ordre de connexion en terminant toujours par la déconnexion de la terre et/ou du neutre.
■ Déconnectez les cordons de l'appareil.

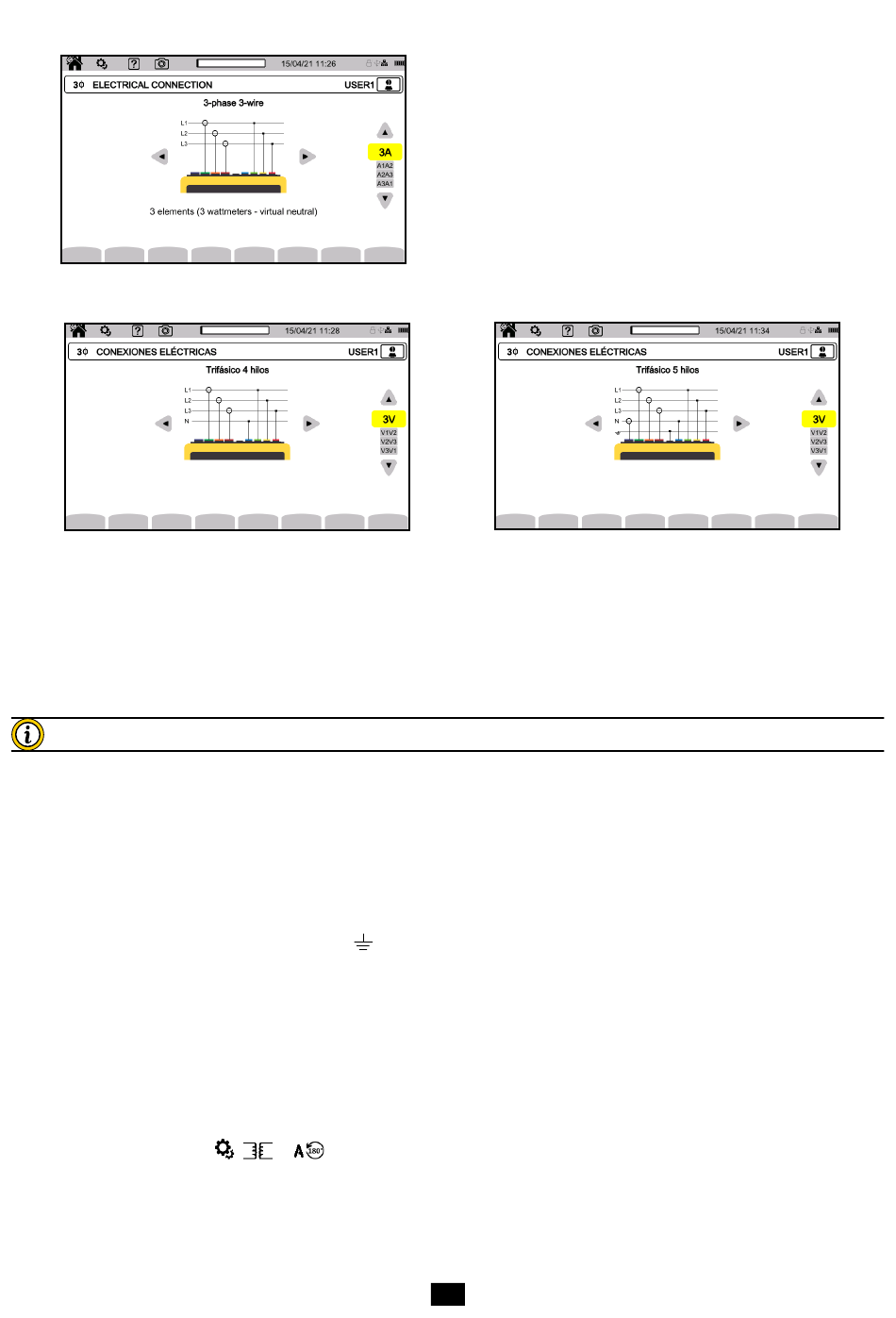

Figure 61
Figure 62
,
et
(voir §3.9.3.3).
Pour le triphasé 3 fils, indiquez les capteurs de courant qui seront
branchés : les 3 capteurs (3A) ou seulement 2 (A1 et A2, ou A2
et A3 ou A3 et A1).
et la terre du réseau.
48
Figure 63
