20.4. FLICKER (PAPILLOTEMENT)
Les grandeurs sont calculées conformément à la classe F3 de la norme IEC 61000-4-15 édition 2.0, §4.7.3, §4.7.4 et §4.7.5.
Le flicker (papillotement ou scintillement) permet de mesurer la perception humaine des effets des fluctuations de l'amplitude sur
la tension d'alimentation d'une lampe.
Ces variations sont principalement causées par des fluctuations de la puissance réactive sur le réseau, causées elles-mêmes par
la connexion et déconnexion d'appareils.
Pour bien prendre en compte les effets sur la vision, la mesure doit être faite sur un temps suffisamment long (10 minutes ou 2
heures). Malgré cela, le flicker peut varier considérablement dans un intervalle de temps court, puisqu'il est fonction des connexions
et déconnexions sur le réseau.
Le CA 8345 mesure donc :
■ le flicker instantanné Pinst,
La valeur affichée est un max(Pinst) sur une agrégation 150/180 cycles. Le max(Pinst) enregistré en mode Tendance est
calculé sur l'agrégation sélectionnée.
■ le flicker court terme P
Il est calculé sur 10 minutes. Cet intervalle est assez long pour minimiser les effets transitoires de connexions et de déconnexion,
mais également assez long pour prendre en compte la dégradation de la vision d'un utilisateur.
■ le flicker long terme P
Il est calculé sur 2 heures. Il permet de prendre en compte les appareils à cycle long.
Pour le P
, l'appareil vous permet de choisir la méthode calcul (voir § 3.9.1) : fenêtre fixe ou glissante. Papillotement de longue
lt
durée basée sur une période d'observation de 2 heures.
La sensation de gêne est fonction du carré de l'amplitude de la fluctuation multiplié par la durée de la fluctuation. La sensibilité de
l'observateur moyen aux fluctuations d'éclairement est maximale autour de 10 Hz.
20.5. SOURCES DE DISTRIBUTION SUPPORTÉES PAR L'APPAREIL
Voir les branchements § 4.4.
20.6. HYSTÉRÉSIS
L'hystérésis est un principe de filtrage utilisé en mode alarme (voir § 12) et en mode courant d'appel (voir § 11). Un réglage correct
de la valeur d'hystérésis évite un changement d'état répété lorsque la mesure oscille autour du seuil.
20.6.1. DÉTECTION DE SURTENSION
Pour un hystérésis de 2 % par exemple, le niveau de retour pour une détection de surtension sera égal à (100 % - 2 %), soit 98 %
de la tension de seuil.
,
st
.
lt
Maximum
Durée

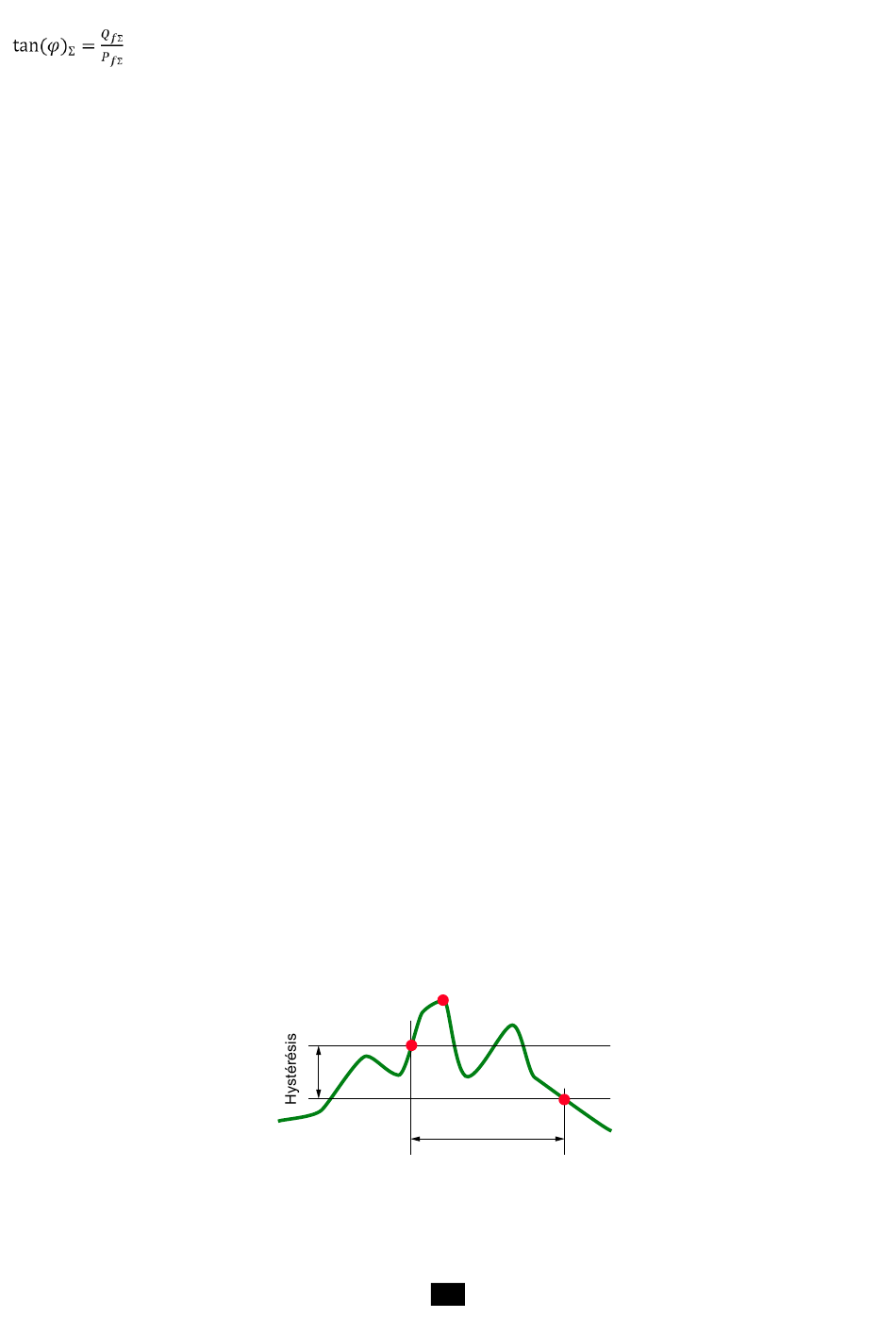

Figure 162
120
Seuil
Niveau de retour
