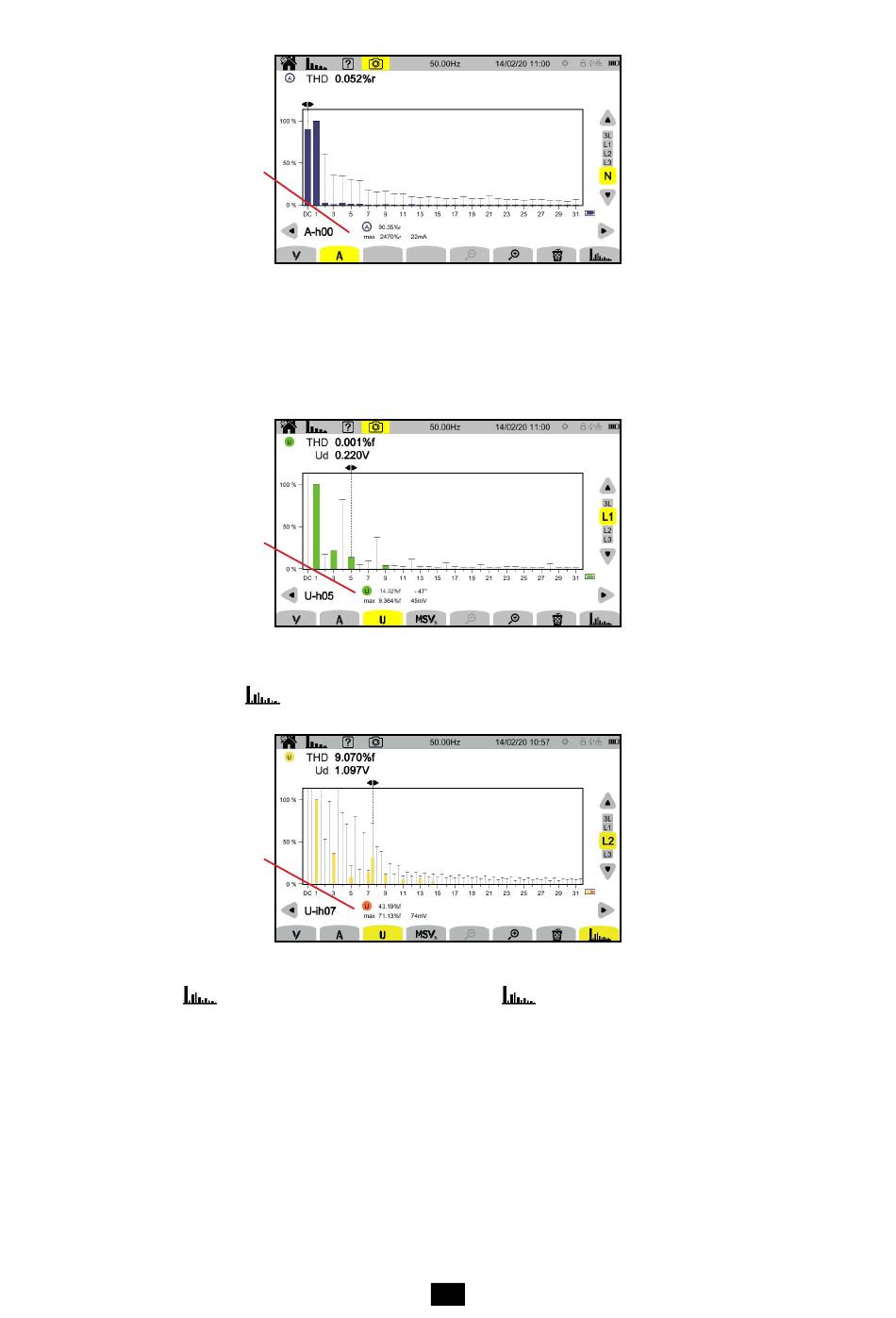

Fonction A avec le filtre d'affichage N
Informations sur l'harmonique nu-
méro 0 (DC) pointé par le curseur.
■ taux d'harmonique (%r),
■ maximum du taux d'harmonique,
■ amplitude de l'harmonique 0.
La période d'affichage des histogrammes est de 200 ms ou 3 s en fonction de la configuration choisie au § 3.9.1).
Fonction U avec le filtre d'affichage L1
Informations sur l'harmonique numé-
ro 5 (pointé par le curseur).
Fonction U et inter-harmonique
Informations sur les inter-harmo-
niques i04 (pointé par le curseur)
entre les harmoniques 4 et 5.
Pour sortir de la fonction
avec le filtre d'affichage L2
, appuyez une nouvelle fois sur la touche
Figure 83
Figure 84
Figure 85
.
60
