Appuyez à nouveau sur la touche de validation
Pour afficher les courbes en RMS.
Ci-dessous des exemples d'écran pour un branchement triphasé 5 fils.
11.3.1. VALEURS EFFICACES
Appuyez sur la touche RMS pour voir les valeurs efficaces en tension et en courant.
Pour modifier le filtre d'affichage, utilisez les touches ▲ ▼.
■ 3V : pour afficher les 3 tensions simples.
■ 3U : pour afficher les 3 tensions composées.
■ 3A : pour afficher les 3 courants.
■ L1, L2, L3 : pour afficher le courant et la tension sur les phases L1, L2 et L3.
■ Hz : pour afficher l'évolution de la fréquence du réseau en fonction du temps.
Le curseur permet de connaître les valeurs sur les courbes affichées.
Pour déplacer le curseur, utilisez les touches ◄ ►.
: pour augmenter ou diminuer l'échelle des temps.
La durée maximale d'un enregistrement RMS est de 30 minutes. Dans ce cas, le temps d'affichage des courbes peut
prendre une dizaine de secondes.

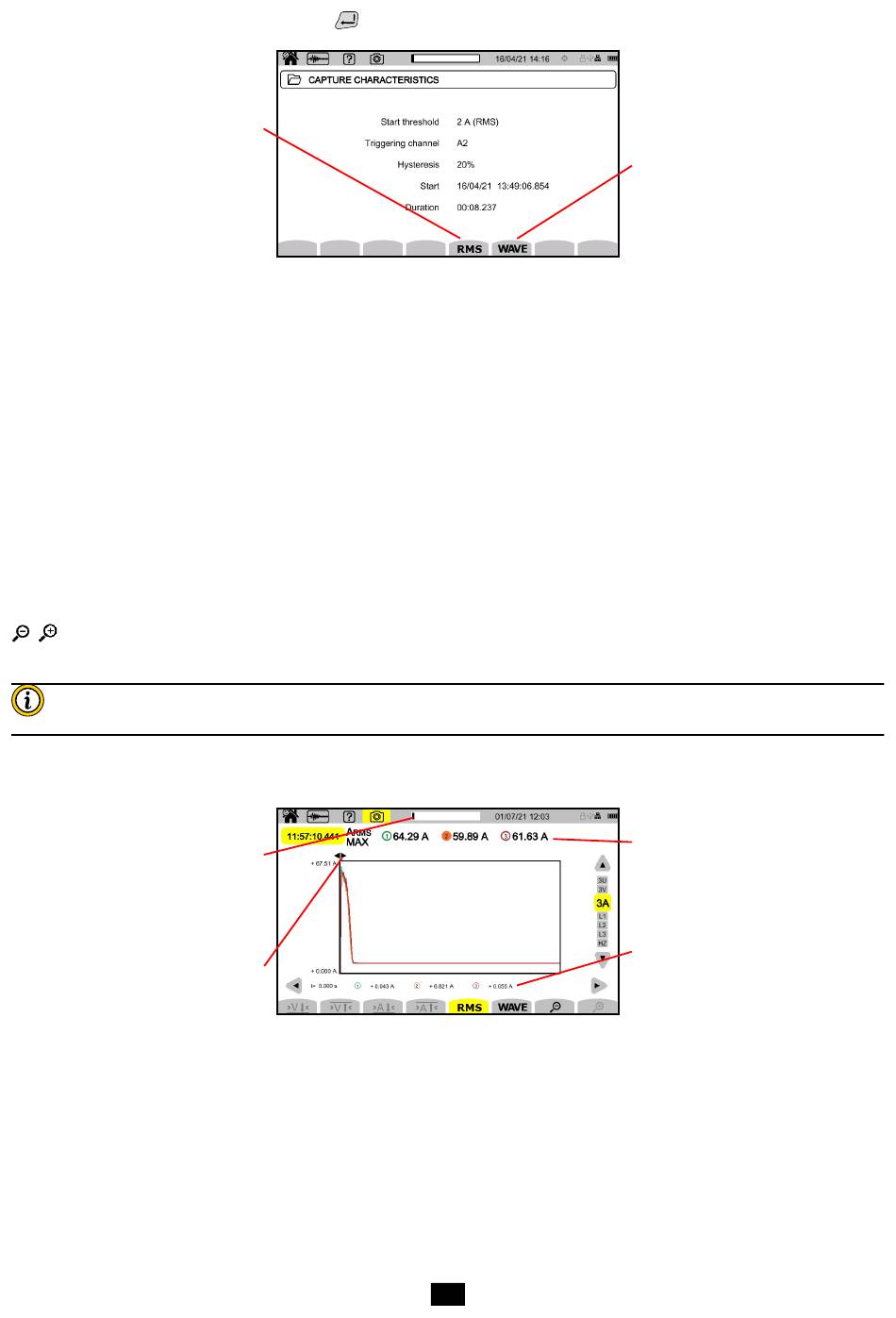

Capture de courant d'appel en RMS en 3A
Position de la fenêtre de visualisation
dans l'enregistrement.
pour afficher les informations sur la capture.
Curseur.
Figure 126
Figure 127
76
Pour afficher les courbes en valeurs
instantanées selon la configuration.
Valeurs maximales.
Le disque 1 est plein pour signifier
que c'est la voie A1 qui a déclenché
la capture.
Valeurs à la position du curseur.
