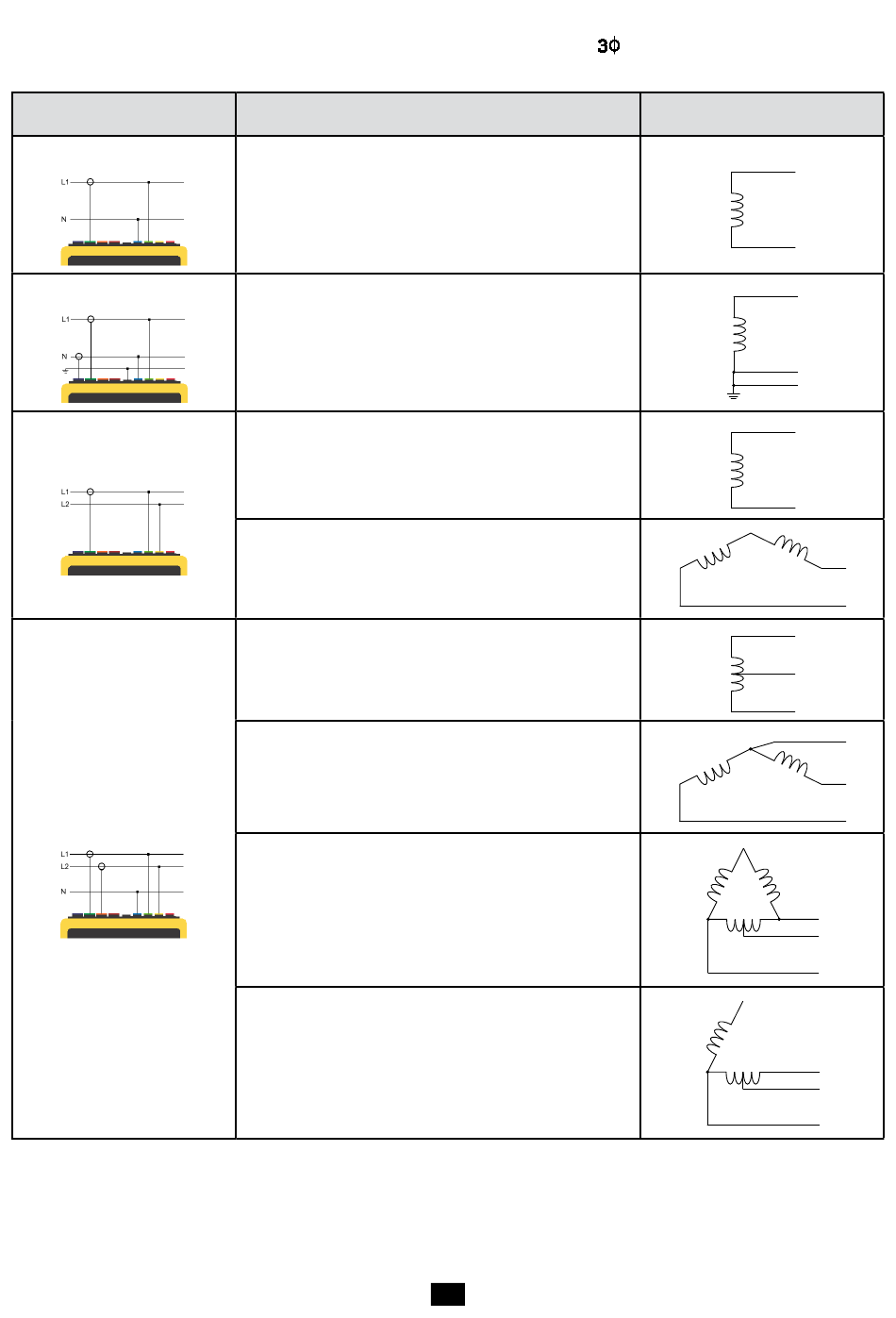

3.9.2. RÉSEAU DE DISTRIBUTION ET BRANCHEMENT
Pour choisir le branchement de l'appareil selon le réseau de distribution, sélectionnez
A chaque système de distribution correspondent un ou plusieurs types de réseau.
Système de distribution
Monophasé 2 fils (L1 et N)
Monophasé 3 fils (L1, N et terre)
Diphasé 2 fils (L1 et L2)
Diphasé 3 fils (L1, L2 et N)
Réseau
Monophasé 2 fils avec neutre et sans terre
Monophasé 3 fils avec neutre et terre
Diphasé 2 fils
Triphasé 2 fils en étoile ouverte
Diphasé 3 fils avec neutre et sans terre
Diphasé 3 fils en étoile ouverte avec neutre et sans terre
Diphasé 3 fils en triangle «high leg» avec neutre et sans
terre
Diphasé 3 fils en triangle «high leg» ouvert avec neutre
et sans terre
32
.
Schéma électrique
L1
N
L1
N
GND
L1
L2
L1
N
L2
L1
L2
N
L1
L2
L1
N
L2
L1
N
L2
