pour définir les harmoniques et es tensions MSV :
■ La référence des taux harmoniques (la valeur du fondamental %f ou la valeur du RMS %r),
■ La première fréquence de signalisation sur le secteur à surveiller MSV1 (1 - 3 000 Hz).
■ La deuxième fréquence de signalisation sur le secteur à surveiller MSV2 (0 - 3 000 Hz). Lorsque la fréquence est nulle, l'affi-
chage de MSV2 disparaît.
■ La durée du MSV (1 - 120 secondes). C'est la durée pendant laquelle on scrute le MSV pour déterminer sa valeur maximale,
à partir du moment où le seuil a été franchi.
■ Le seuil du MSV (0 - 15% tension nominale). La tension nominale est celle définie au § 3.9.1. Il peut s'agir d'une tension phase-
neutre (V) ou d'une tension phase-phase (U) selon le type de branchement.
La durée et le seuil MSV s'appliquent aux deux fréquences MSV surveillées. Dès que le seuil est franchi, la tension concernée
(MSV1, MSV2 ou les deux) est surveillée pendant la durée demandée. Le maximum sera enregistré dans le journal des événements.

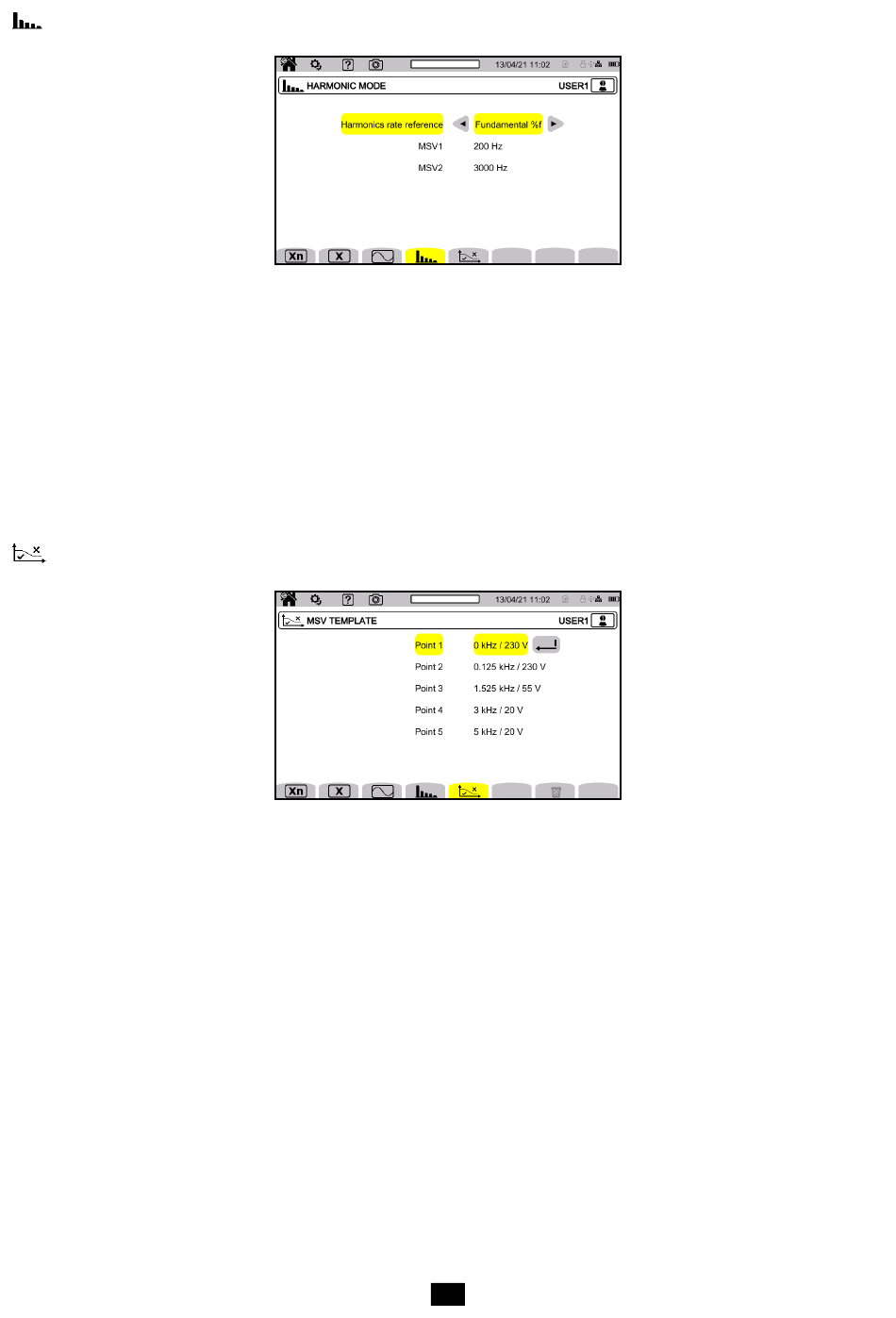

pour définir la courbe limite des tensions MSV en fonction de la fréquence.
Il y a 5 points pré-programmés que vous pouvez modifier.
Cette courbe sera affichée avec la courbe des MSV en fonction de la fréquence.
Figure 37
Figure 38
