3.10.3.1. Seuils de tension
Pour configurer les seuils de tension, sélectionnez V ou U.
Choisissez le nombre de cycles avant le déclenchement de l'enregistrement de transitoires (1, 2 ou 3).
■ 4V ou 3U : toutes les entrées tension ont le même seuil à programmer.
■ 3V+VN : toutes les entrées tension ont le même seuil et le neutre a un seuil différent.
■ V1+V2+V3+VN ou U12+U23+U31 : chaque entrée tension a un seuil différent à programmer.
3.10.3.2. Seuils de courant
Pour configurer les seuils de courant, sélectionnez A.
Choisissez le nombre de cycles avant le déclenchement de l'enregistrement de transitoires (1, 2 ou 3).
■ 4A : toutes les entrées courant ont le même seuil à programmer.
■ 3A+AN : toutes les entrées courant ont le même seuil et le neutre a un seuil différent.
■ A1+A2+A3+AN : chaque entrée courant a un seuil différent à programmer.
3.10.3.3. Seuils des ondes de choc
Pour configurer les seuils des ondes de choc en tension par rapport à la terre, sélectionnez
■ 4VE : toutes les entrées tension ont le même seuil à programmer.
■ 3VE+VNE : toutes les entrées tension ont le même seuil et le neutre a un seuil différent.
■ V1E+V2E+V3E+VNE : chaque entrée tension a un seuil différent à programmer.
3.10.3.4. Programmation rapide de la capture
Pour des enregistrements répétés,
■ la durée de la capture (entre 1 minute et 99 jours),
■ le nombre maximal de transitoires dans la capture,
■ le nom de capture.
3.10.4. MODE COURANT D'APPEL
Le mode courant d'appel
Pour configurer le mode courant d'appel, sélectionnez
Choisissez si le seuil de courant d'appel s'applique sur les 3 entrées courant (3A) ou sur une seule d'entre elle (A1, A2 ou A3).
Définissez ce seuil ainsi que l'hystérésis. Le franchissement de ce seuil dans le sens croissant déclenche la capture. La capture
s'arrête lorsque le seuil d'arrêt (= seuil + hystérésis) est franchi dans le sens décroissant.
Pour plus d'informations sur l'hystérésis, reportez-vous au § 20.6. Configurer l'hystérésis à 100% équivaut à ne pas avoir
de seuil d'arrêt.
(QuickStart) permet de définir :
permet de capturer un courant d'appel.
.

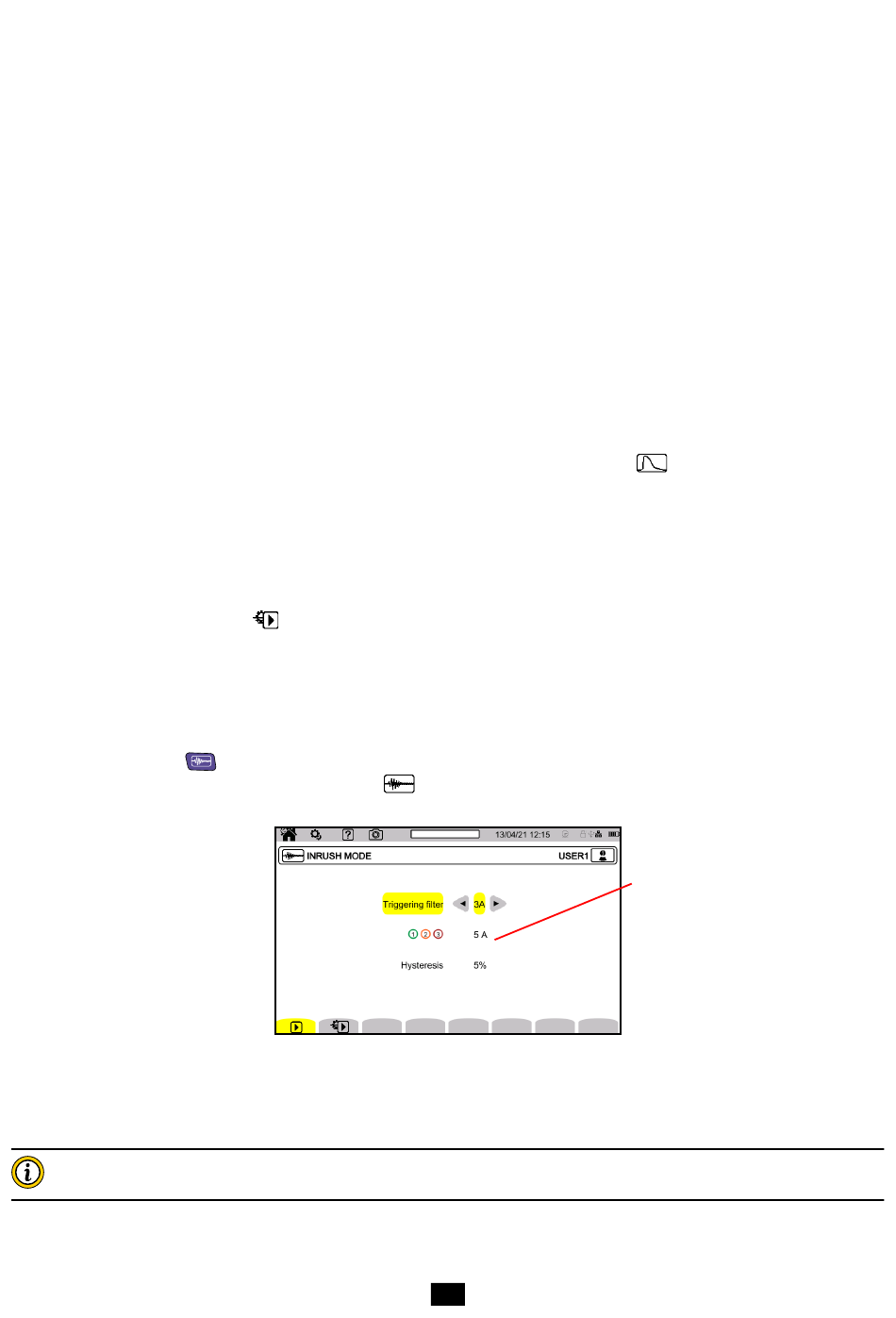

Figure 46
40
.
Le seuil permet de prendre en
compte les courants présents afin
de détecter l'apparition d'un courant
supplémentaire.
