Filtre d'affichage
Pour afficher les données de la tension et du courant de la phase 2.
Les filtres d'affichage L1, L3 et N sont similaires mais pour la phase 1, la phase 3 et le neutre.

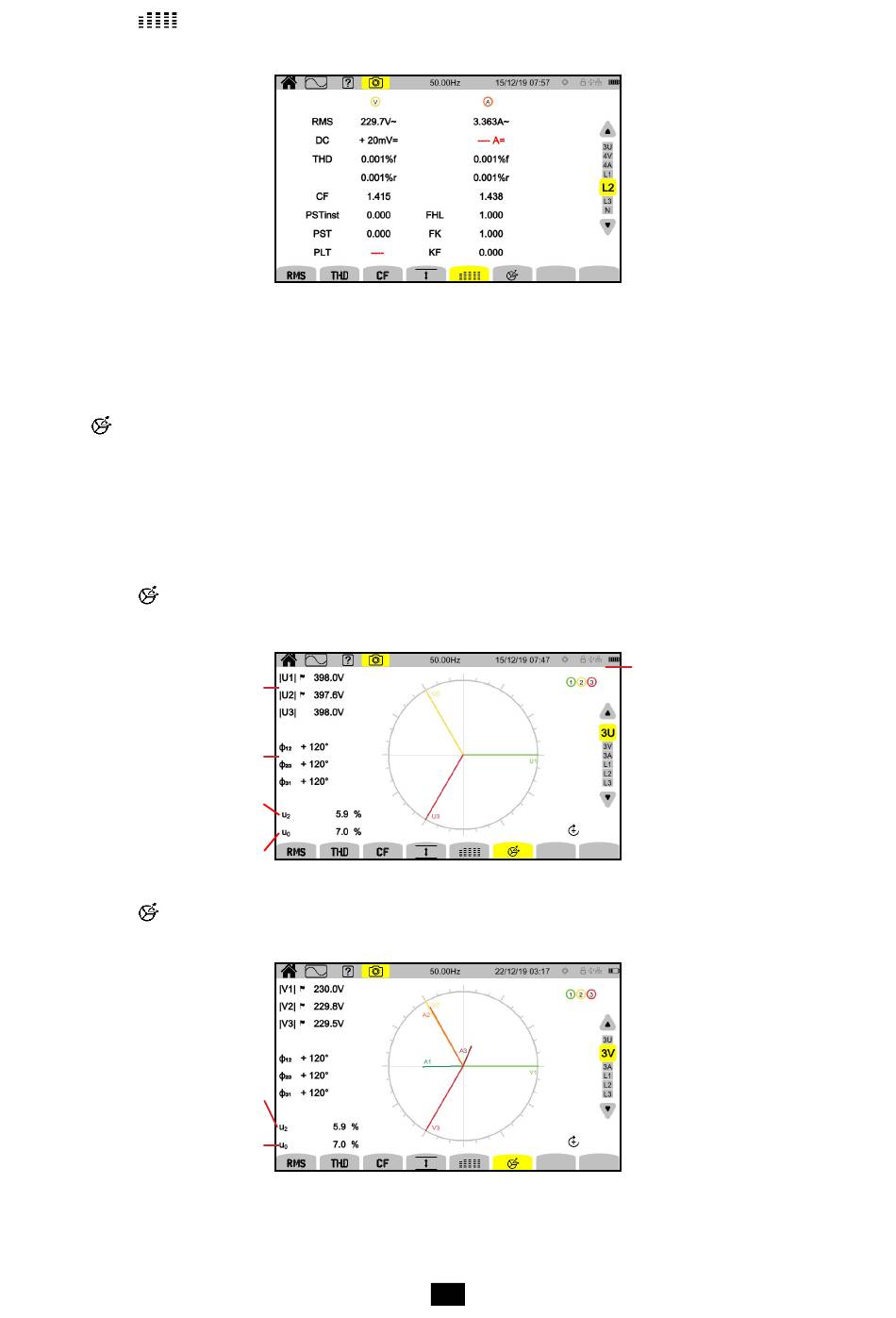

5.7. FONCTION FRESNEL
La fonction
permet d'afficher :
■ le diagramme de Fresnel des signaux,
■ les valeurs absolues des tensions ou des courants,
■ le déphasage entre les tensions ou entre les courants,
■ le taux de déséquilibre et/ou le taux de déséquilibre inverse des tensions ou des courants.
Voici quelques exemples d'écran pour la fonction Fresnel en fonction du filtre d'affichage pour un branchement triphasé 5 fils.
Pour modifier le filtre d'affichage, utilisez les touches ▲ ▼.
Filtre d'affichage
3U
Pour afficher le diagramme de Fresnel des tensions composées. U1 est en référence.
Valeurs absolues.
Déphasage.
Taux de déséquilibre inverse.
Taux de déséquilibre homopolaire.
Filtre d'affichage
3V
Pour afficher le diagramme de Fresnel des tensions simples et des courants. V1 est en référence.
Taux de déséquilibre inverse.
Taux de déséquilibre homopolaire.
L2
Figure 76
Figure 77
Figure 78
56
Rappel des voies affichées.
