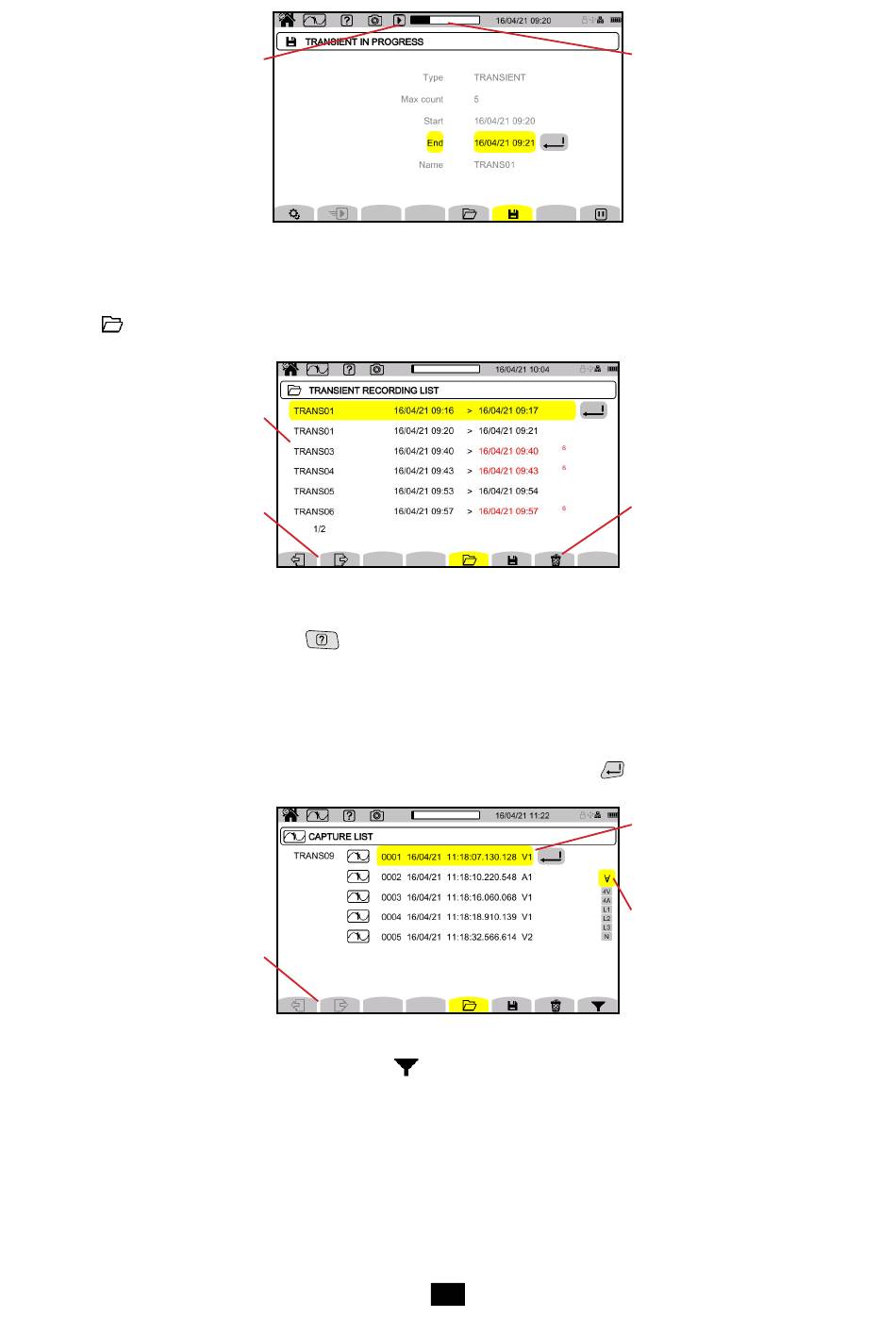

L'enregistrement est en cours.
10.2. LISTE DES ENREGISTREMENTS
Appuyez sur
pour voir les enregistrements effectués.
Nom, date et heure du début, date et
heure de la fin de l'enregistrement.
Pour voir les différentes pages.
Si la date de fin est en rouge, c'est que l'enregistrement n'a pas pu aller jusqu'à la date de fin prévue. Pour savoir à quoi correspond
le numéro indiqué, utilisez la touche d'aide
Pour effacer tous les enregistrements de transitoire d'un coup, reportez-vous au § 3.5.
10.3. LECTURE D'UN ENREGISTREMENT
Sélectionner l'enregistrement à lire dans la liste et appuyez sur la touche de validation
Pour voir les différentes pages.
Pour modifier le filtre d'affichage, appuyez sur la touche
■ Ɐ : pour afficher tous les transitoires.
■ 4 V : pour afficher les transitoires déclenchés par un événement sur une des 4 voies de tension.
■ 4 A : pour afficher les transitoires déclenchés par un événement sur une des 4 voies de courant.
■ L1, L2 ou L3 : pour afficher les transitoires déclenchés par un événement, en tension ou en courant, sur la phase L1, L2 ou L3.
■ N : pour afficher les transitoires déclenchés par un événement, en tension ou en courant, sur le neutre.
Figure 111
Figure 112
ou reportez-vous au § 20.12.
Figure 113
. puis utilisez les touches ▲ ▼.
71
Progression de l'enregistrement.
Pour effacer l'enregistrement sélec-
tionné.
pour l'ouvrir.
Voie qui a déclenché le transitoire.
Filtre d'affichage.
