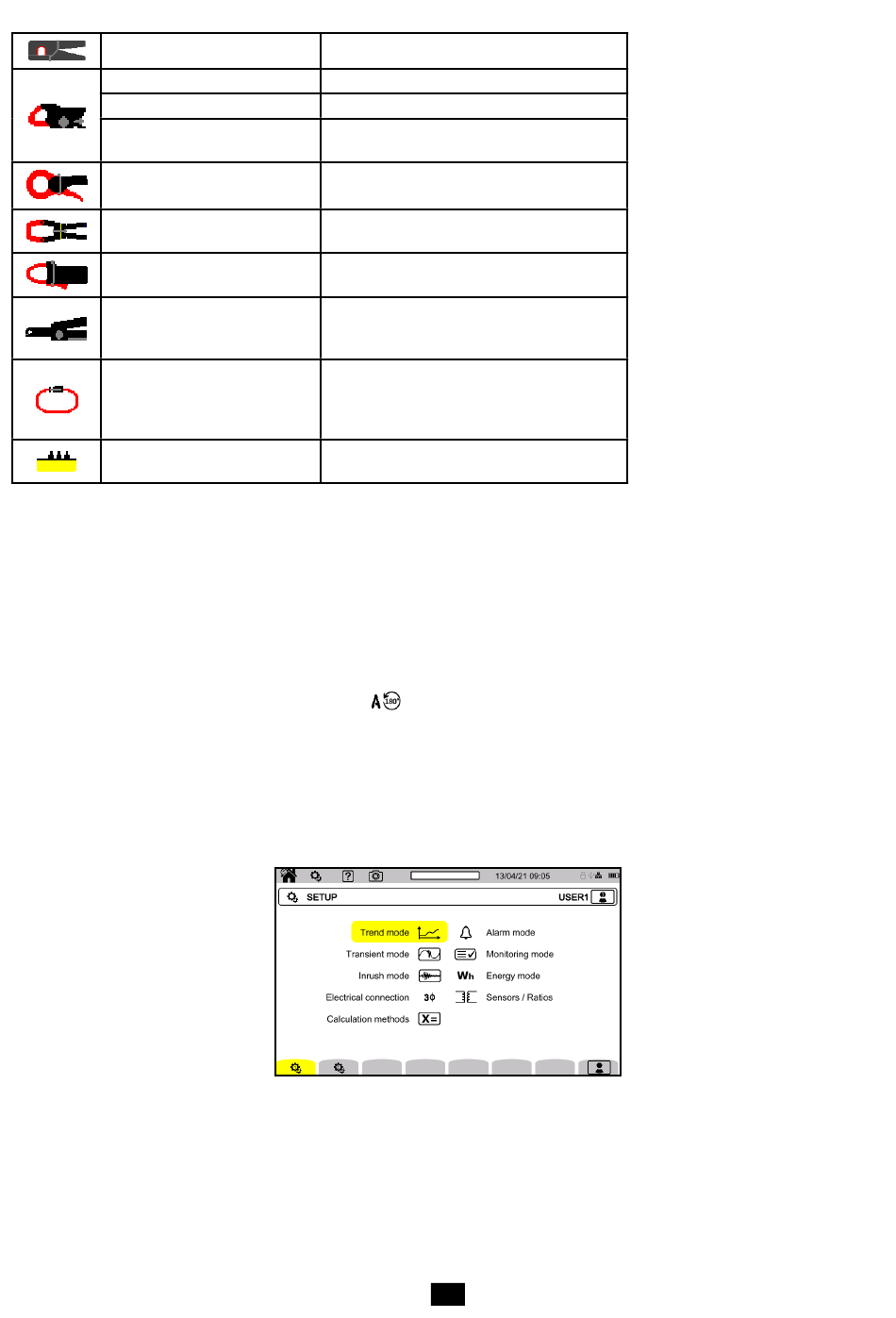

Les différents capteurs de courant sont :
Pince MINI94 : 200 A
Pince MN93 : 200 A
Pince MN93A : 100 A
Pince MN93A : 5 A
Pince C193 : 1000 A
Pince J93 : 3500 A
Pince PAC93 : 1000 A
Pince E94
AmpFlex
A193
®
MiniFlex MA194
Adaptateur triphasé : 5 A
Dans le cas d'un montage triphasé 3 fils, lorsque seulement 2 capteurs de courant sont connectés, si ces 2 capteurs sont de
même type et ont le même ratio, l'appareil simule le troisième capteur en prenant les mêmes caractéristiques que pour les 2
autres. Il faut lui indiquer dans la configuration du branchement quels capteurs seront présents. Le troisième capteur apparaîtra
alors comme simulé.
Ce menu apparaît uniquement pour les capteurs concernés (voir le tableau ci-dessus).
3.9.3.3. Inversion de courant
Pour inverser des capteurs de courant, sélectionnez
Si vous avez branché vos capteurs de courant et que lors des mesures vous constatez qu'un ou plusieurs capteurs ne sont pas
dans le bon sens. Vous pouvez les inverser facilement sans avoir à les retourner.
3.10. CONFIGURATION DES ENREGISTREMENTS
Avant d'effectuer des enregistrements, vous devez définir ou adapter les paramètres suivants :
■ Les valeurs à enregistrer pour le mode tendance,
■ Les niveaux de déclenchement pour les modes transitoire et capture du courant d'appel,
■ Les seuils d'alarme pour le mode alarme,
■ Les unités et les plages pour le mode énergie,
■ Les paramètres du mode surveillance (à l'aide du logiciel d'application PAT3).
Ratio à programmer :
[1 à 60 000] / {1; 2; 5}
Sensibilité à choisir :
■ sensibilité 10 mV/A, gamme 100 A
■ sensibilité 100 mV/A, gamme 10 A
Gamme à choisir :
■ 0,10 A - 100,0 A
■ 1,0 A - 1000 A
■ 10 A - 10,00 kA
Ratio à programmer :
[1 à 60 000] / {1; 2; 5}
.
Figure 40
37
