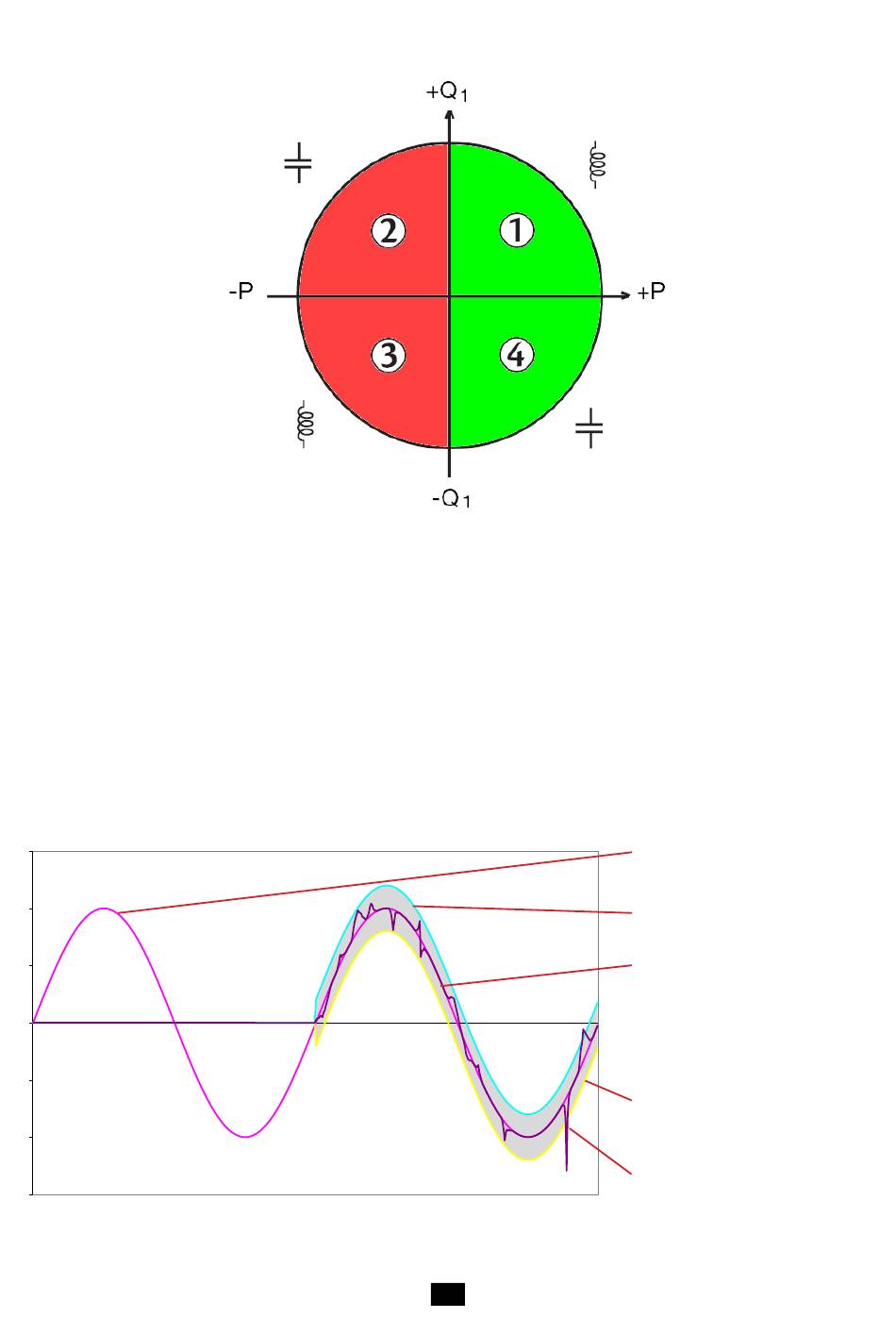

20.8. DIAGRAMME DES 4 QUADRANTS
Ce diagramme est utilisé dans le cadre de la mesure des puissances et des énergies (voir § 7 et 8).
Générées
20.9. MÉCANISME DE DÉCLENCHEMENT DES CAPTURES DE TRANSITOIRES
Quand une recherche de transitoire est lancée, chaque échantillon est comparé à l'échantillon de la période précédente. Dans
la norme IEC 61000-4-30, cette méthode de surveillance est appelée «méthode de la fenêtre glissante». La période précédente
correspond au milieu d'un tube virtuel ; elle est utilisée comme référence. Pour la tension et pour le courant, la demi-largeur du
tube virtuel est égale au seuil programmé "Configuration des niveaux" dans la configuration du mode transitoire (voir § 3.10.3).
Dès qu'un échantillon sort du tube, il est considéré comme un événement déclencheur. La représentation du transitoire est alors
capturée par l'appareil. L'appareil enregistre 10 périodes (50 Hz) ou 12 périodes (60 Hz), le point de déclenchement étant posi-
tionné entre 1 et 4 périodes après le début de l'enregistrement, selon la programmation du paramètre "Nombre de cycles avant
déclenchement".
Voici la représentation graphique du mécanisme de déclenchement d'une capture de transitoire :
0
Figure 164
Figure 165
122
Consommées
Période de référence (précédent la
période surveillée)
Haut du tube virtuel de référence
Période surveillée
Bas du tube virtuel de référence
Événement déclencheur
