Carte des E/S analogiques

8-5

Carte des E/S analogiques

8-5-1 Modèle

8-5-2 Fonction

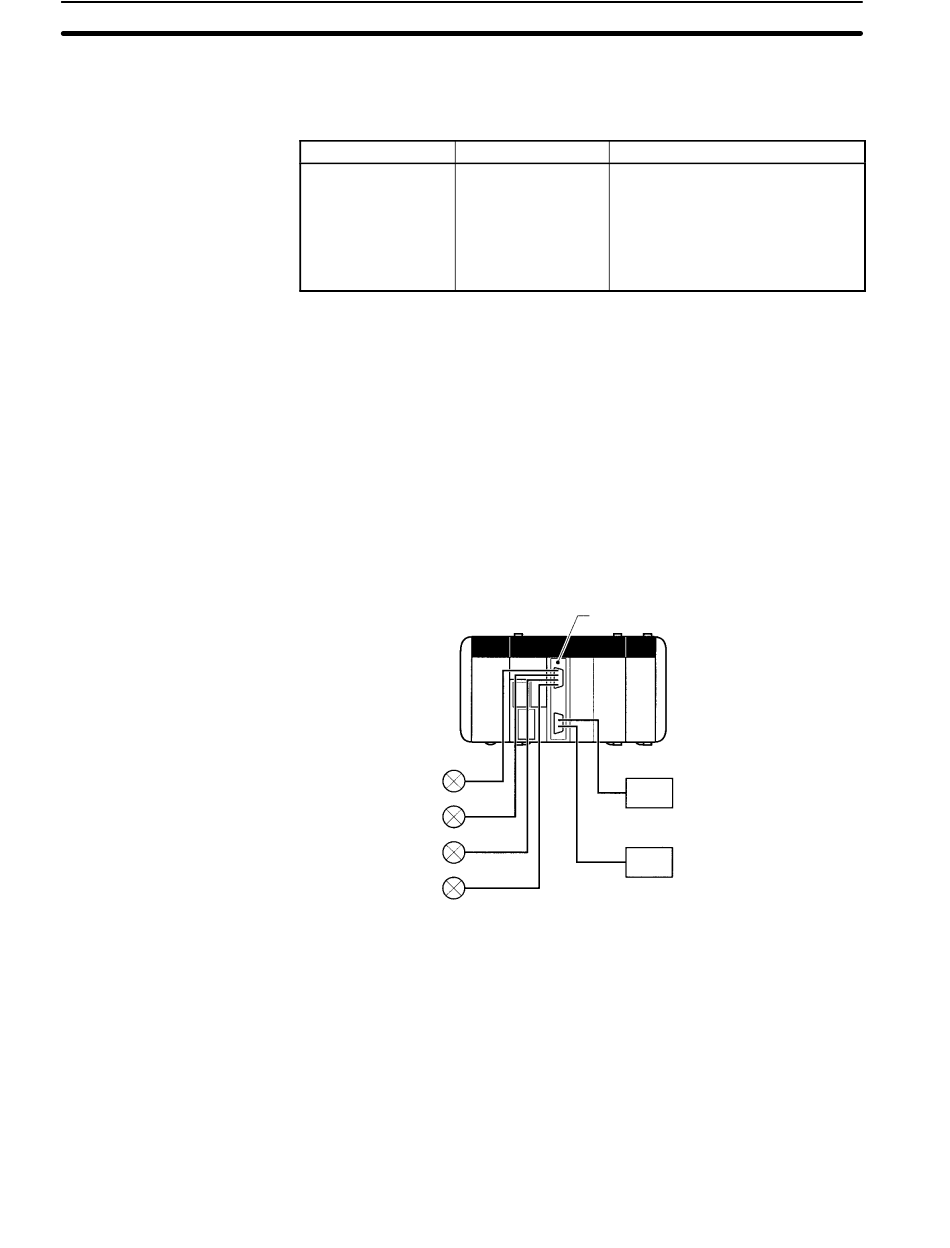

8-5-3 Configuration du système
Dénomination
Carte des E/S CQM1H-MAB42
analogiques
La carte des E/S analogiques est une carte interne comportant quatre entrées
analogiques et deux sorties analogiques.
Les gammes de signal utilisées pour chacune des entrées analogiques quatre
points sont --10 à +10 V, 0 à 5 V et 0 à 20 mA. Une gamme séparée est définie
pour chaque point. Les paramètres en DM 6611 déterminent les gammes de
signal.
Les gammes de signal utilisées pour chacune des sorties analogiques deux
points sont --10 à +10 V et 0 à 20 mA. Une gamme séparée de signal peut être
choisie pour chaque point. Les paramètres en DM 6611 déterminent la gamme
de signal.
Entrée analogique 4 points
Modèle Caractéristiques techniques
Entrées analogiques 4 points (-- 10
à +10 V ; 0 à 5 V ; 0 à 20 mA ;
gamme séparée de signal pour
chaque point)
Sorties analogiques 2 points (--10 à
+10 V ; 0 à 20 mA ; gamme séparée
de signal pour chaque point)
Carte des E/S analogiques
Sortie analogique 2 points
Chapitre 8-5
215
