Carte des E/S analogiques
8-5-4 Emplacement de la carte interne concerné
8-5-5 Dénominations et fonctions

Voyants LED

216

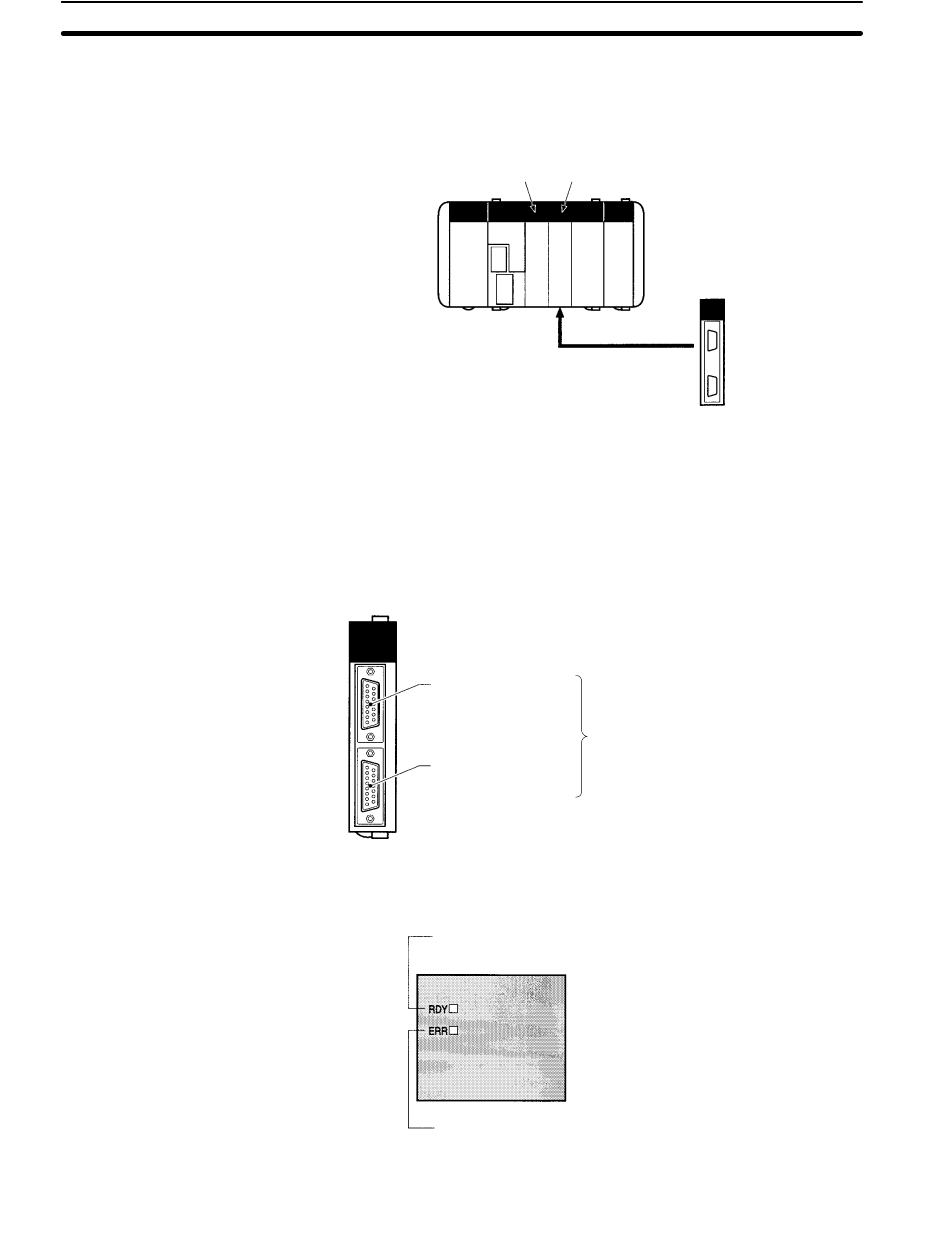

La carte des E/S analogiques peut uniquement être montée sur l'emplacement
2 (emplacement droit) de l'unité centrale CQM1H-CPU51/61.
Emplacement 1 Emplacement 2
La carte des E/S analogiques possède un connecteur CN1 pour les entrées
analogiques 4 points et un connecteur CN2 pour les sorties analogiques 2
points.
Carte des E/S analogiques
CQM1H-MAB42
CN1
Entrées analogiques 1
à 4
CN2
Sorties analogiques 1 à
2
RDY (vert)
Allumé lorsque les E/S analogiques sont réalisées.
ERR (rouge)
Allumé lorsqu'il y a une erreur dans le Setup de l'API
pour les E/S analogiques ou lorsqu'une erreur s'est
produite lors de la conversion analogique.
Chapitre
Connecteur compatible
Fiche : XM2D-1501 (OMRON)
Capot : XM2S-1511 (OMRON)
Deux ensembles de fiche+capot
sont fournis en tant qu'accessoires
standard.
