Omron SYSMAC Guide D'installation page 78

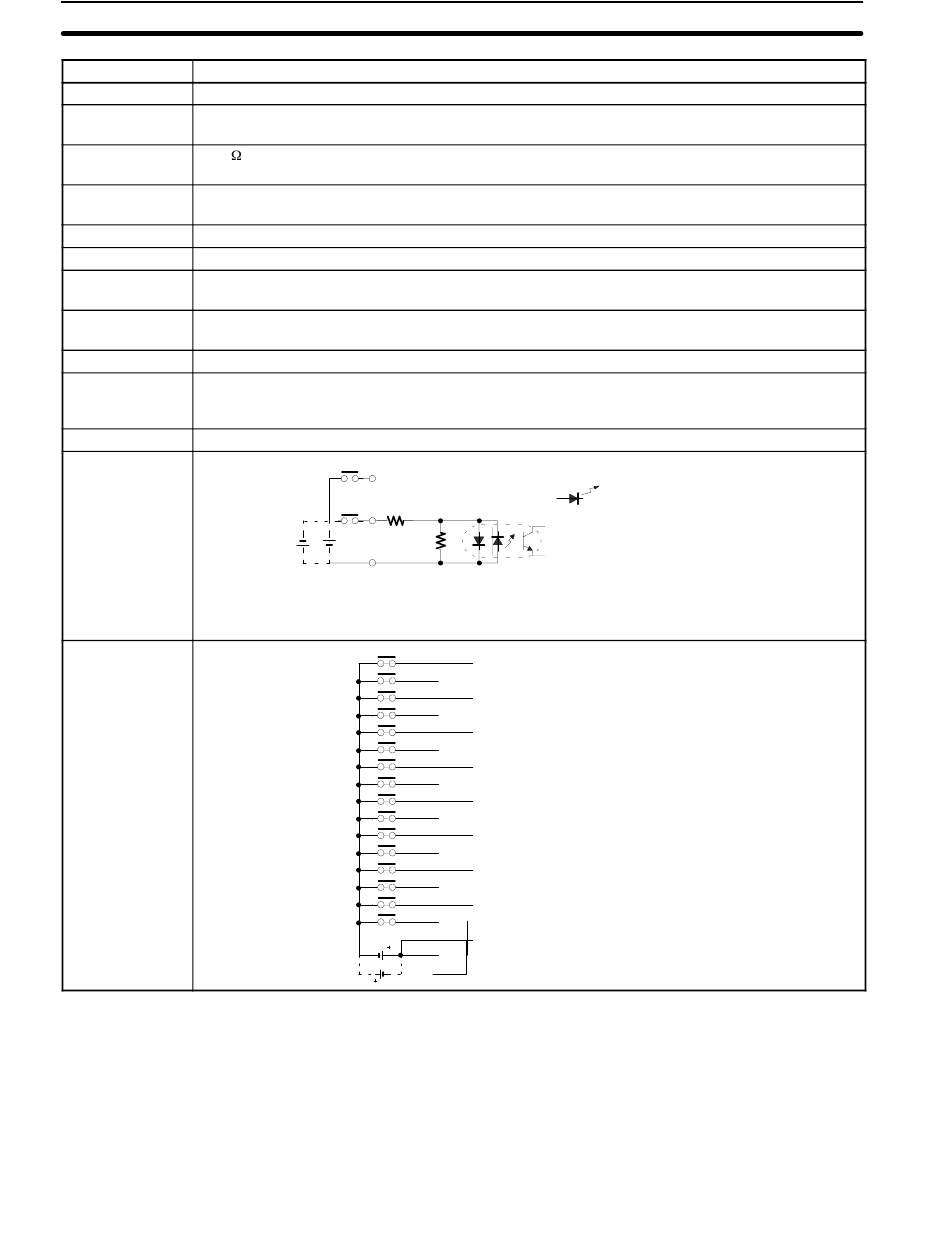

Caractéristiques des Unités d'entrée
Nom Unité d'entrée 16 points 12 Vc.c.
Tension 12 Vc.c.
d'entrée
Impédance 1,8 k
d'entrée
Courant 6 mA typique (à 24 Vc.c.)
d'entrée
Tension ON 8,0 Vc.c. min.
Tension OFF 3,0 Vc.c. max.
Temps de Par défaut : 8 ms max. (peut être réglé entre 1 et 128 ms lors du Setup de l'API, voir Rem.)
réponse ON
Par défaut : 8 ms max. (peut être réglé entre 1 et 128 ms lors du Setup de l'API, voir Rem.)
Temps de
réponse OFF
Nb d'entrées 16 points (16 points/commun, 1 circuit)
Consommation 85 mA max. à 5 Vc.c.
du courant
interne
Poids 180 grammes max.
Configuration
des Circuits
Connexions du
bornier
+10%
/
--15%
IN0 à
IN15
1,8 kΩ
620 Ω
COM
Rem. La polarité de l'alimentation d'entrée peut
être connectée dans n'importe quel sens.
IN0
IN1
IN2
IN3
IN4
IN5
IN6
IN7
IN8
IN9
IN10
IN11
IN12
IN13
IN14
IN15
COM
--
COM
--
CQM1-ID111
LED
d'entrée
Circuits
internes
B0
A0
B1
A1
B2
A2
B3
A3
B4
A4
B5
A5
B6
A6
B7
A7
B8
A8
Chapitre 2-2
55
