Dimensions de Montage
Unités d'alimentation
Unités d'E/S
106

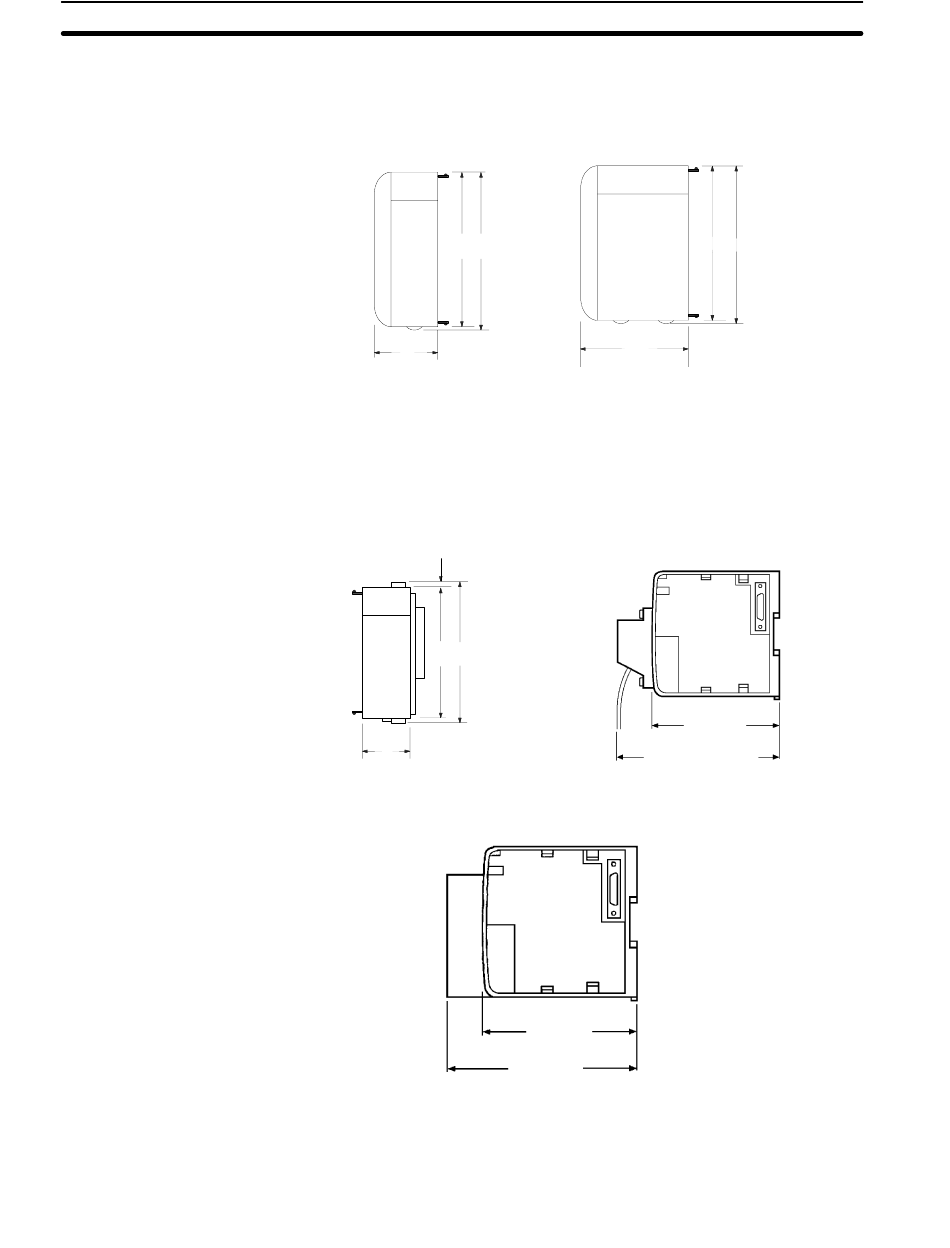

Le dessin suivant montre les dimensions de l'Unité d'Alimentation. Toutes les
dimensions sont indiquées en millimètres.
CQM1-PA203
53,5
Le dessin suivant montre les dimensions de l'Unité d'E/S. Toutes les dimensions
sont indiquées en millimètres.
Vue de face de l'Unité d'E/S
110 115,7
32
Vue de côté de l'Unité de Sortie CQM1-OC224
Rem. La profondeur du connecteur type de l'Unité d'E/S est d'environ 120 mm lorsque
des connecteurs sertis sont utilisés.
CQM1-PA206/PA216/PD026
110 113,7
Vue de côté du connecteur de
l'Unité d'E/S
2
107 mm
131,7 mm
Chapitre
110 113,7
85,5
107 mm
Approx. 140 mm
(Voir Rem.)
4-3
